我们get到一些知识点的总结：
https://baijiahao.baidu.com/s?id=1822624157494292625
1）红色圆代表阻抗圆，绿色圆代表导纳圆。
2）圆心位于50欧，最左侧为0欧，最右侧为无穷大电阻。
3）阻抗圆的上半部表示感抗，下半部表示容抗。
4）增加电感会使阻抗向上移动，增加电容则向下移动，简称“上感下容”。
5）串联电路沿着红色阻抗圆移动，并联电路沿着绿色导纳圆移动，即“左并右串”。
6）阻抗可以用复数或极坐标形式表示，如40+80j。
7）匹配网络通常设计为低通网络，以抑制高次谐波。
这几点绝对就是全部的精华了。
其实操作比上面总结的还简单，因为smith这个工具做了一个拖动的自动计算，就不要人工来动脑子啦。这就是工具的妙处。

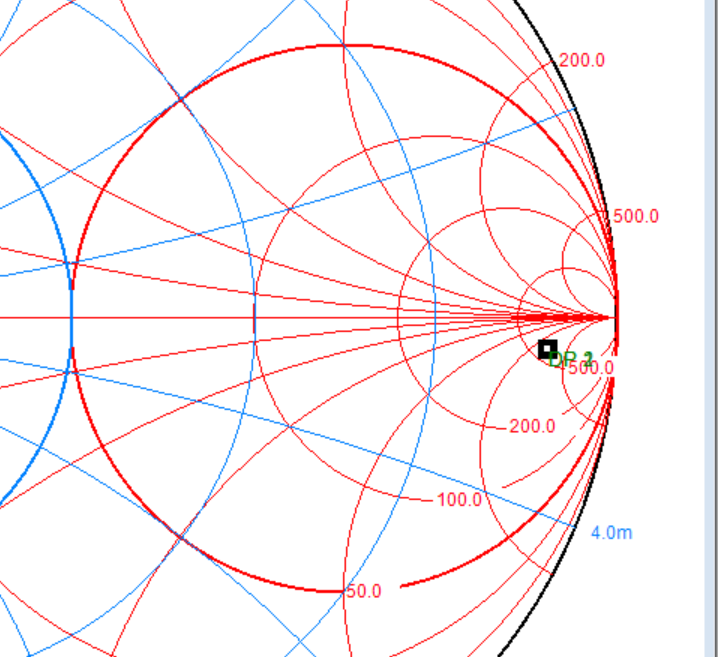

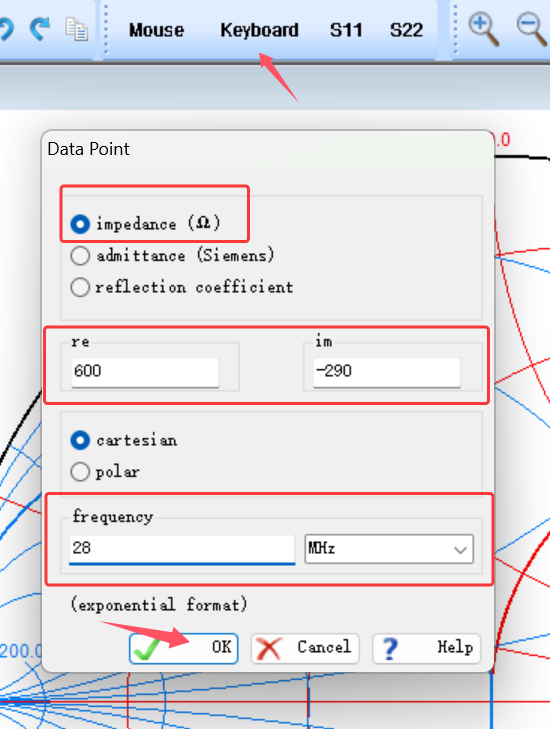

输入源阻抗，比如我这个外置天线阻抗：600-j290Ω，频点28Mhz。
而PL600收音机的输入阻抗是49-j53，频点28Mhz。
圆图阻抗匹配的原则就是，这个图上面，如果是纯阻性的，可以走横线，其他的都只能走圆。就好像象飞田马踏日。我们走到一个圆与另外一个圆的交点，再改走另外一个圆去接近50欧的中心点即可。
所以

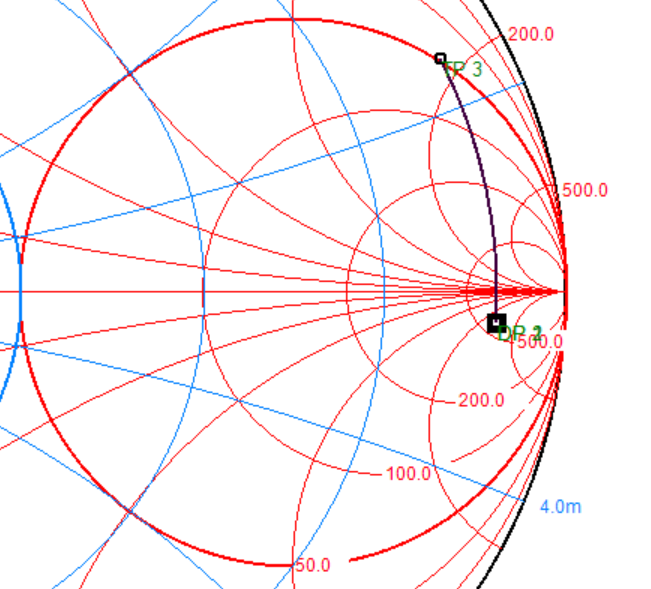

串电感往上面走遇到50欧的圆，是可以的。

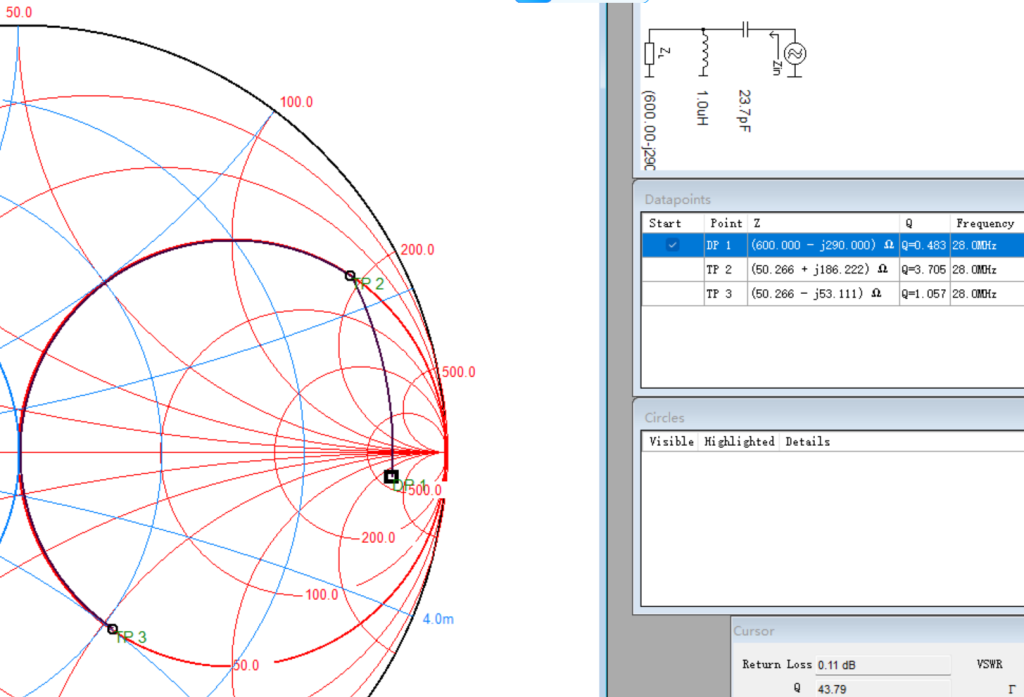

也可以先电容再电感。
所谓殊途同归。
如果是采用PI型电路。那既可以在贴片时适配为一个元件，两个元件，三个元件。所以大多数都是采用预留一个PI型的电路形式。不用就直接0欧短路。

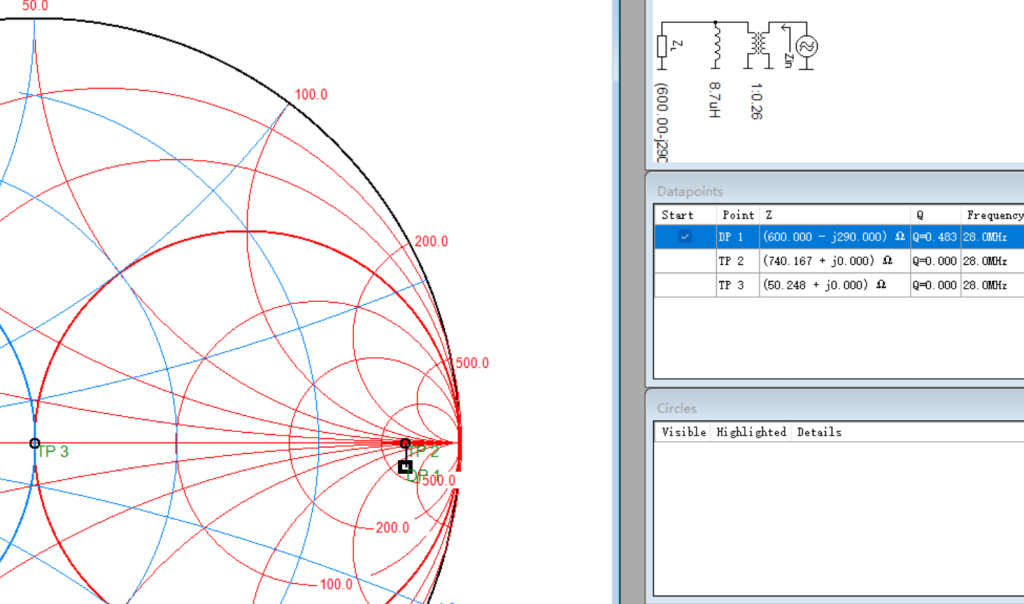

我们还可以先用LC抵消掉虚部，然后用巴伦给它转换到50.

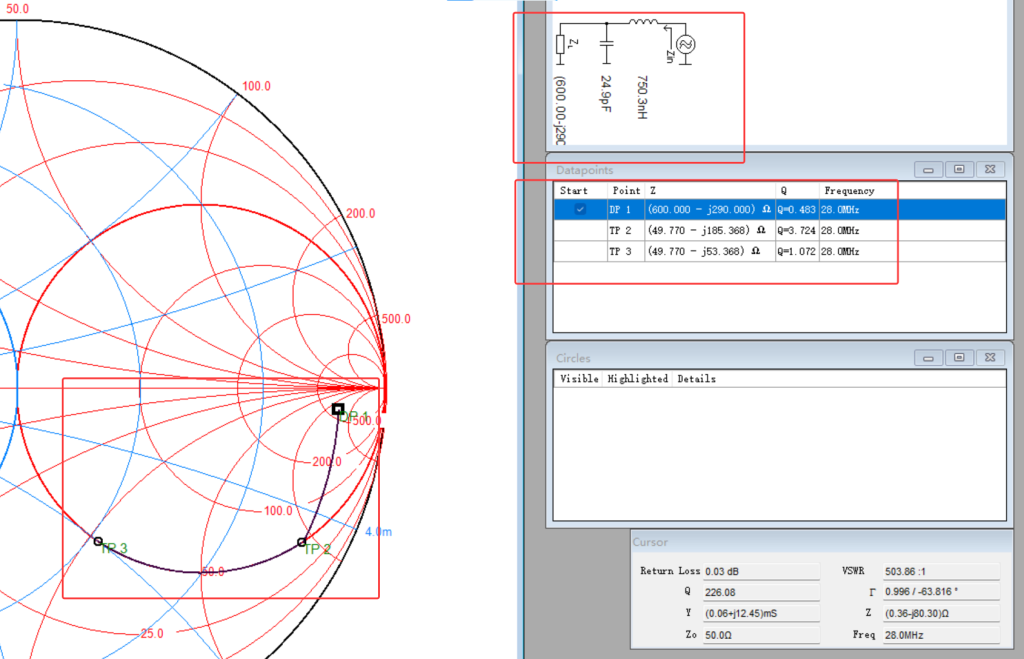

如果要匹配到我的收音机输入阻抗

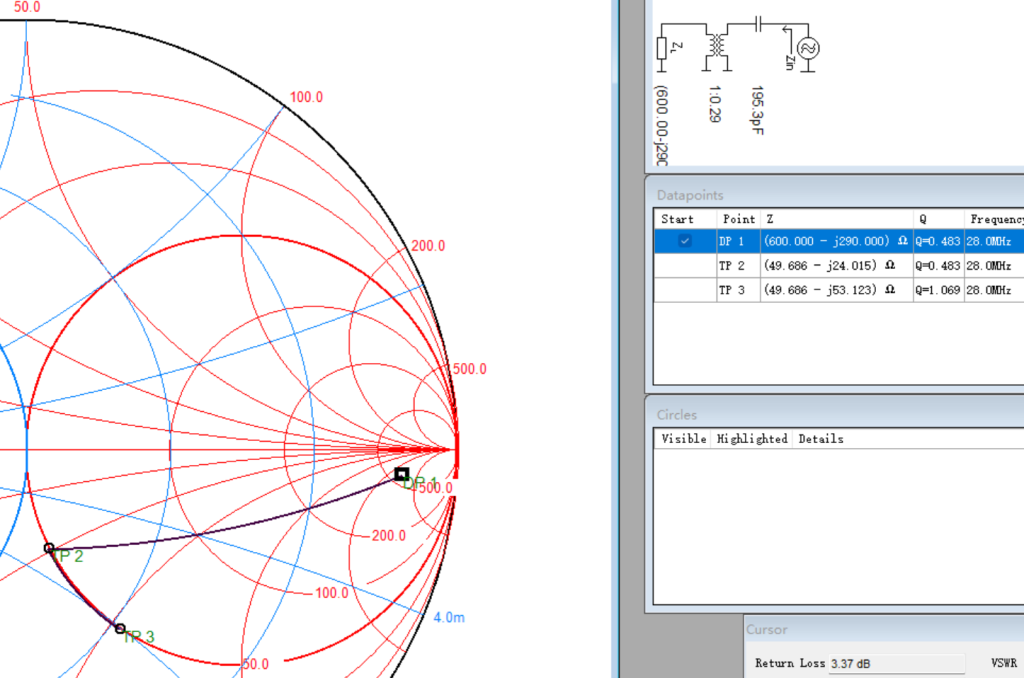

我们在实际的电路中经常看到这样，先经过巴伦，完了还有一个调整器件的。
实践：我以此图为例，没有用变压器模式，而是用自耦变压器模式，在中波磁棒上面间绕线圈，输入到地共10匝，抽头3匝作输出。VNA测试阻抗Re转成了50欧（可以清楚看到Re在圆上面，而且可以微调匝数），但是又引入了感抗（这是难于避免的事情）。所以接入33pf电容才能将阻抗调节成和收音机一样。实际测试不接电容，接收摩尔斯照样清楚，但是有点点差别。（收音机开机后，因为波段切换电路工作，内部阻抗又产生了一定的变化）
经过测试，加上阻抗匹配后，噪声小很多，摩尔斯清晰很多，之前只能听到比较强的，加上阻抗匹配后，28000到28040都能连续不断听到此起彼伏的摩尔斯。测试时间为下午三点左右。
实际当中，可能就不是纸上谈兵了。预留一个调整元件也是为了克服各种分布参数，并最终妥妥地调节到匹配。
就适用来看。仿真是理想化的，没有考虑线路分布，器件（比如巴伦的绕组之间分布参数）。比较实用的电路就是PI和巴伦加上串并器件。

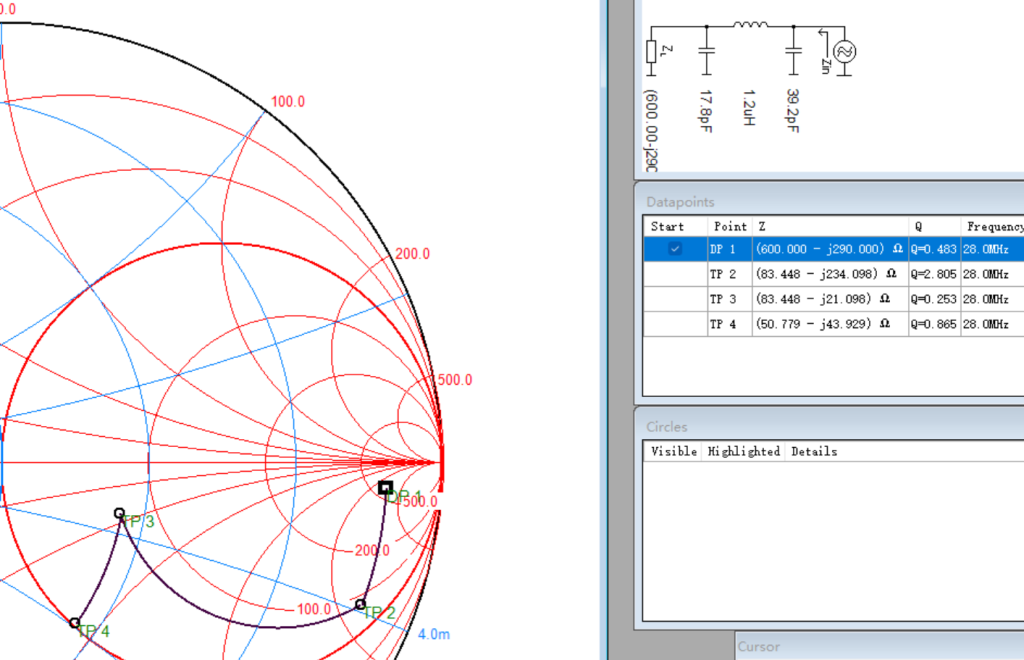

我胡乱配出一个PI的形式，不知道正确以否
如果是PI型转换，因为涉及到低通和Q值，我感觉用这个就不是太适合了。用filter solutions的Z-match可能更好一点。可以看到s参数。这个软件工具适合理解虚部的抵消和改变。
