测试收音机PL600和9700DX的天线插座输入阻抗

用vna测试收音机在mw和sw波段的输入阻抗。进而研究外置天线如何匹配输入阻抗。

1）PL600. 这个收音机是数调频率。短波有引入天线，而mw没有。给出参数只是为了对比。

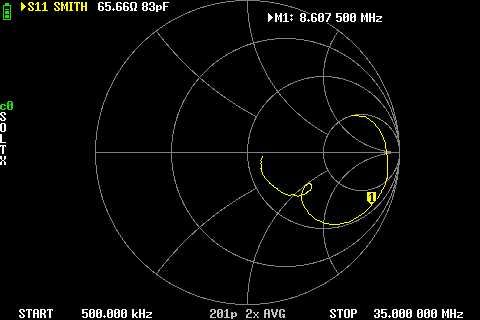

波段=mw

波段=sw。因为是数字频率。这个输入在整个短波多个波段切换时，输入阻抗都是固定的。

2）9700DX，这个收音机中波有耦合到内部。

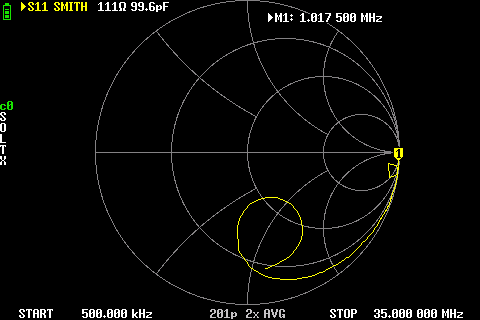

波段=mw

波段=3.7M

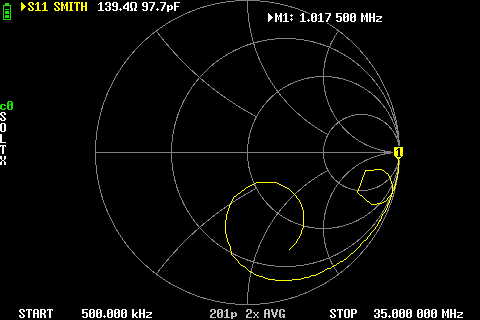

波段=10M

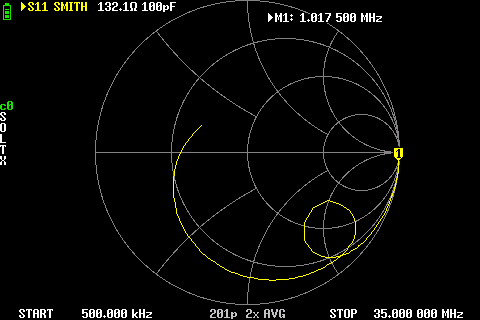

波段=21.95M

可以看到模拟机的波段改变，会引起输入回路改变，会引起输入阻抗的改变。
