我用一个耳机插头焊接一条0.5的红黑线长70公分，做天线的输入。今天好奇，到底这个线在我们需要的HF和FM传播如何呢？测试一下，也正好学习网分的使用。
1）张开近似一个圆，两根分开走两边。

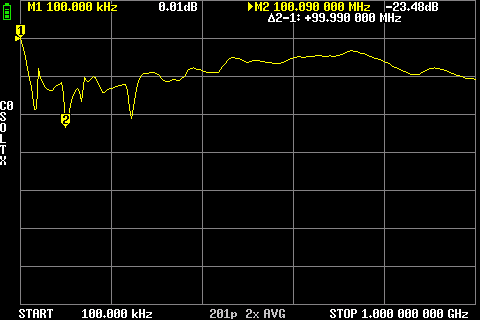

s21最大衰减-23db。在整个范围内衰减都很大。

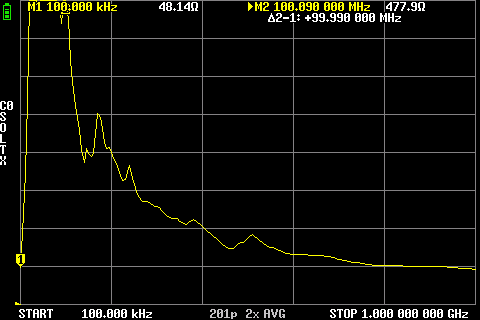

s21在hf和fm段的阻抗非常大。
2）平行线，就是多数双线一起的情况，我这个是拆开两条线然后用胶带随意缠了三个点，模拟我们比较随意的两条线。

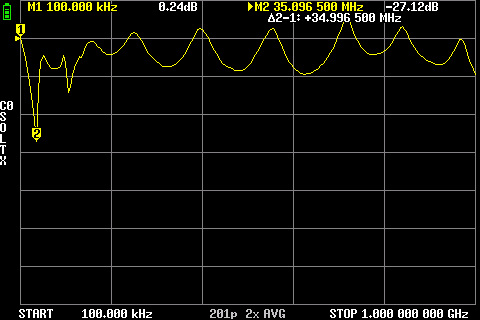

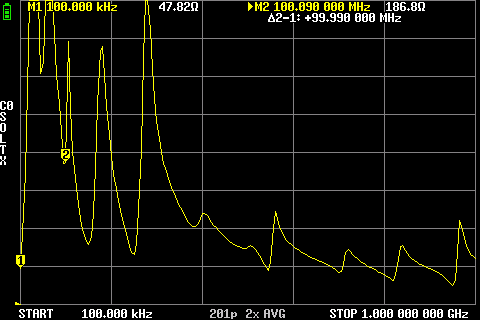

在某些频率之上，传输还行，200Mhz以下衰减很大。200Mhz呈现周期性变化，周期性波动比较大。
3）双绞线，红黑线比较粗，类似我们的喇叭线，拆开双绞。粗细类似过去用的接灯头用的花线。
频率范围内，呈现周期性波动，波动幅度比较均等。比较小。能兼顾从数十K上百K到1G范围的传播（很短的条件下）。

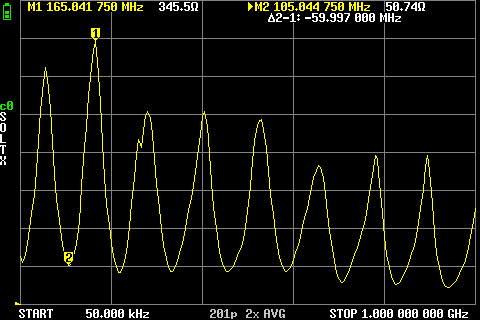

阻抗呈现正弦波一样的周期性变化。底部50，顶部最高345欧。
如果我们只是工作在一个很窄的范围。可以比较好。比如最后一个图在M2点附近。正好是fm的频段。如果处于剧烈的上升或者下降沿，就不好匹配阻抗了。
改天可以测测网线中的绞线。
