比如我们测试天线的阻抗，这个是用的非常频繁的。测试后用smith圆图做阻抗匹配。
但是这个几个显示格式如何换算呢。虽然仪器上面给我们算好了。了解其换算还是必要的。
R+L/C，比如30 30uH,或者30 500pf。

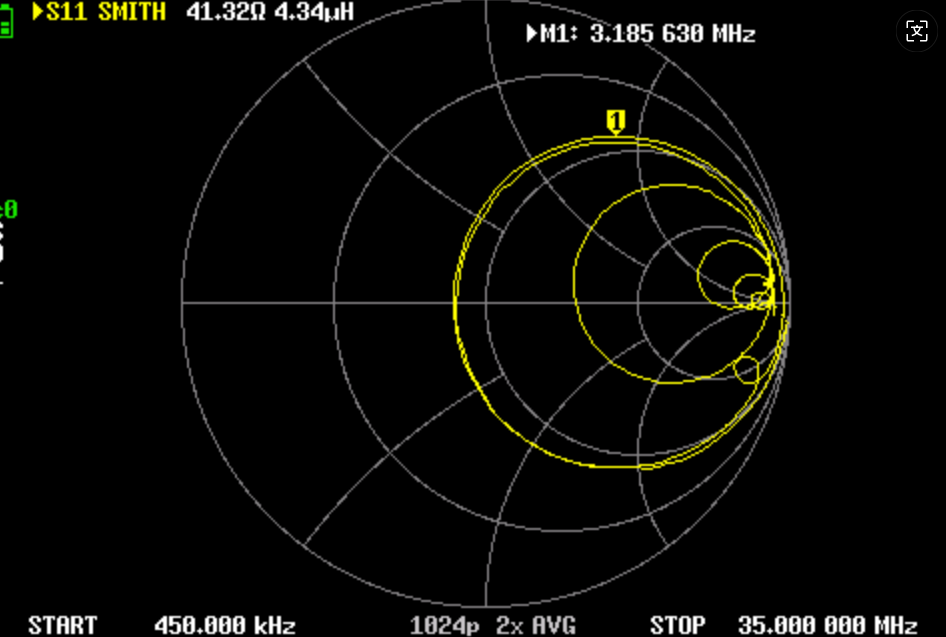

我们以如下网分实际测试的天线参数mark1为例换算。
R+L/C = 41.32 4.34uH，f0 = 3.185630Mhz
R+jX与频率有关，因为要计算感抗，容抗，感抗为正，计算式：2πfL，容抗为负，计算式：-1/2πfC。
R+jX = 41.32 + 2*3.14159265*3.185630*10^6*4.34*10^-6=41.32 + j86.87 （电抗上正下负，感正容负）

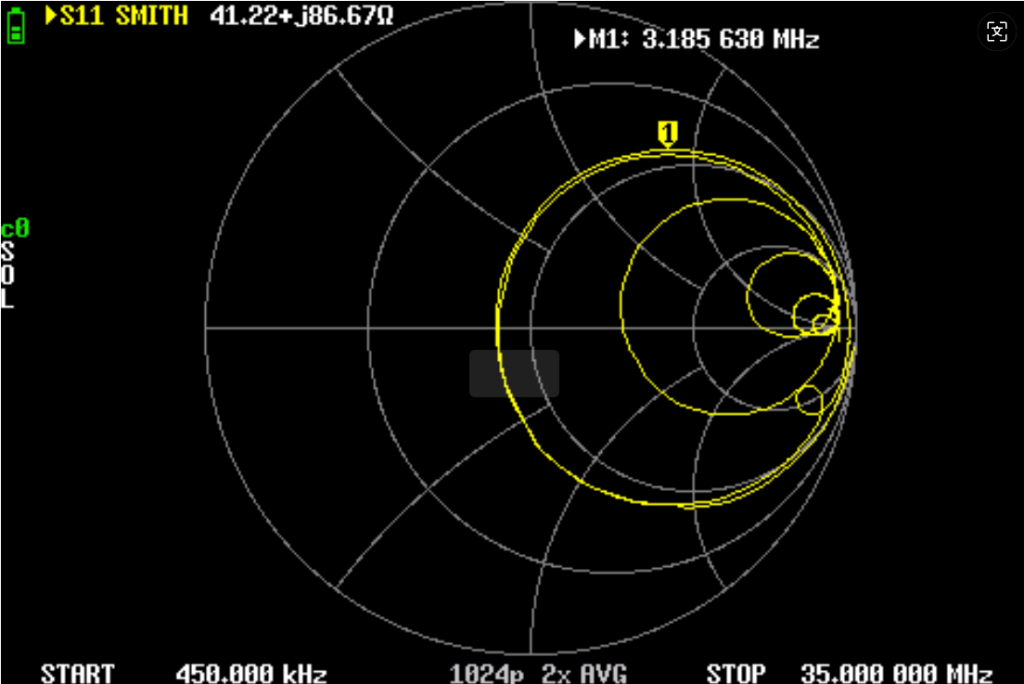

与下图切换后显示的吻合（天线有晃动，值会微微变化，正常。）
Re+Im，是以史密斯原图为的中心为原点O，圆最右边为1，是mark1在这个上面的XY轴投影。
我们估一下，横坐标0.4左右，纵坐标0.55左右. 如何直接计算呢？？直观看，某个点是等电阻圆和等电抗圆的交点，而等电抗圆是与横坐标的1,0相切的。所以可以通过圆，三角函数，进行计算。后面我补充。。。
不想了解计算的繁琐过程，就知道是坐标就行了，也就是复数的a+bj格式。

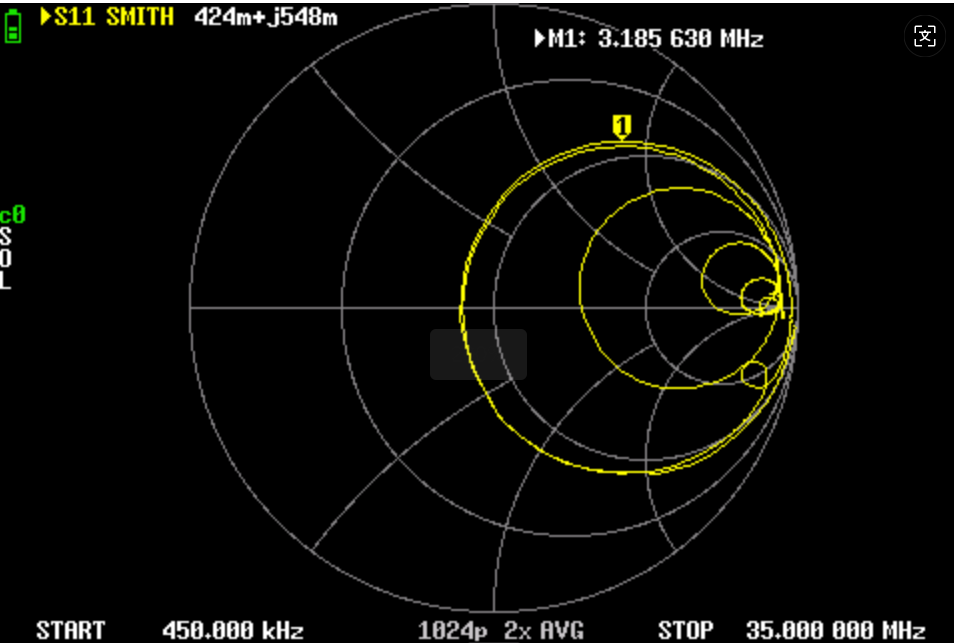

我们看实际图：注意：它用了m单位，424m+j548m也就是0.424+j0.548
另外注意这个小网分，导出的s1p格式也是RI格式的。就是Re+Im，如下图：
另外R+L/C用来在治具pcb上面测试小的电感，电容，非常好用。因为我们其他的电感仪，无法使用很高的频率测试。这个不错，一个设备多个用途。值！
想学习详细的推导过程，可以参考：比如这个文章：
