找到一个收音机套件的音频变压器，想测试一下阻抗特性，我本意想做一个1k-20k的传输耦合变压器。但是不知道这个特性如何，还有vna能否校准消除这个阻抗和损耗差异（不通频率特性不一）。
说明，仪器参数50-6G。实际输出可以最低到1.6khz。所以如下测试的较低频段仅供参考。
在完好的变压器外面绕制了几十匝，测试S11，显示模式|Z|.
注：2.9k出现自谐振。6k-20k阻抗接近100欧并比较平坦。1.6k-6k阻抗变化太剧烈。我本想初级绕组匹配我的vna的阻抗50欧。看来，泡汤。理想和实际差的很远。

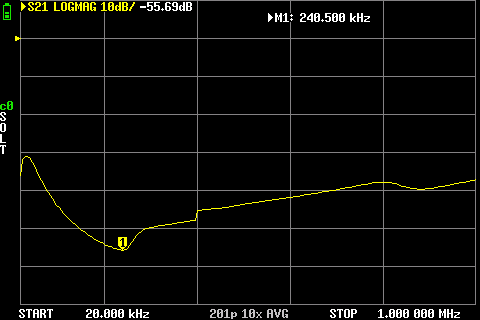

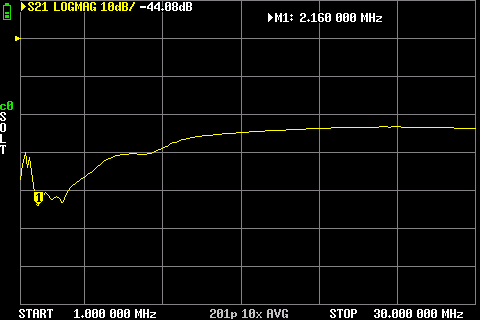

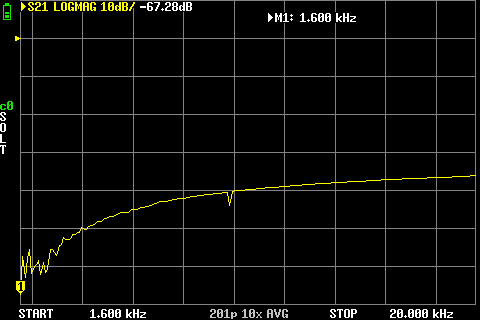

下面测测s21. 绕4匝。分开绕，不并绕。

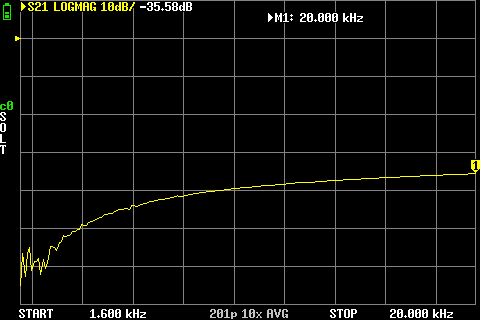

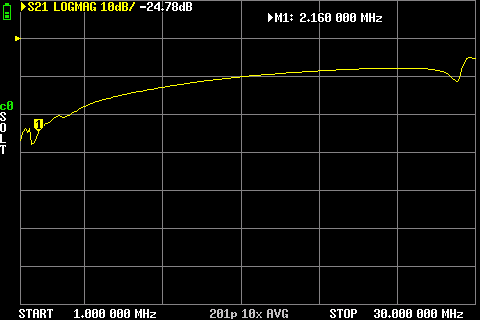

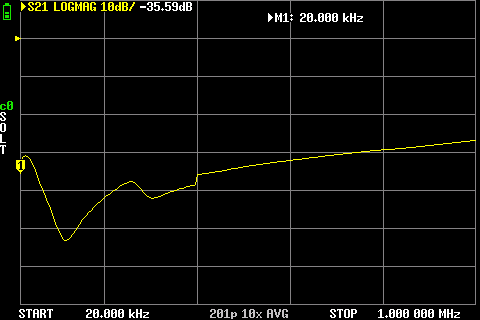

接下双线绞线后再绕4匝。0.3mm的线，绞距没有明确规定。
对比发现，双线并绕或者绞线绕并绕，减少了传输插损，让曲线更平滑。主要改善频率是在1Mhz以上了。
我要测试的东西需要1k-30M。看来高频部分不是难点。这个低频的响应第一是仪器不准达不到。另外磁芯材料在低频也不太理想。后面再研究。

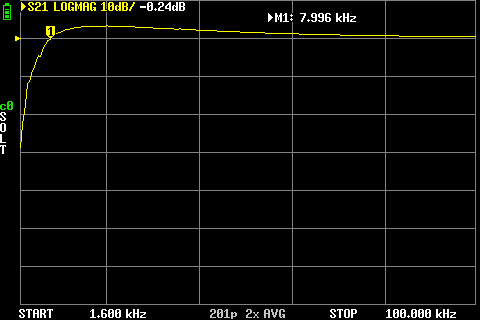

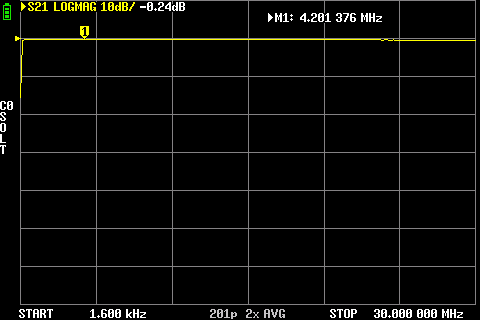

先找到了一个我买的最高u值的锰锌12K对比。

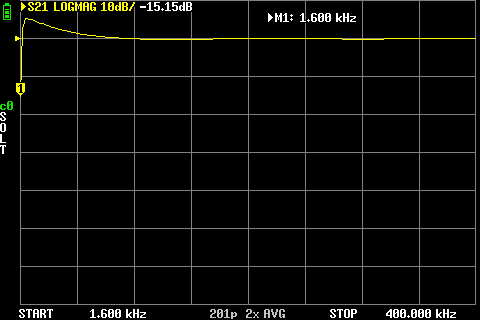

下图是在上图测试条件下，匝数由10匝减少为6匝所测，可以看到第一次过0db时，频率变大了。也就是10匝能通过更低频率。
上图是用的R3k磁芯来绕制的，也是绞线绕制。实测过零的频率较高了。所以这个巴伦需要高于12k的来绕更好。我会再买一颗更高的来测试。
所以对比发现，主要是对100khz以下的响应要好，才能解决我的问题。
