今天我们来测一下我的室外长线天线，以1Mhz中波频率点为例，我们来实现一个任意长端馈天线的阻抗匹配。
我们假设实际的收音机的阻抗在20-75之间吧。（因为它不会是一个纯阻性的理想阻抗，当然根据不同的波段开关位置，阻抗也是变化的）

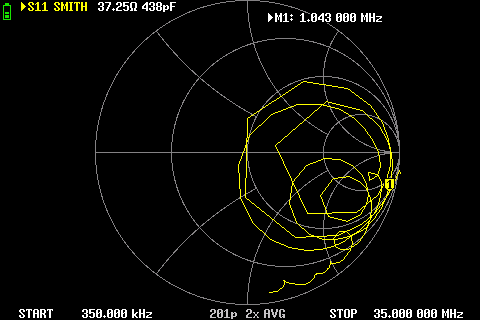

首先测试长天线在1Mhz的参数。显示为smith圆图，R+L/C格式。
等效参数看到了是37.25欧+438pf。因为天线不够长嘛，但是看这个图乱七八糟的，周期性出现感性和容易，说不清。离墙太近的缘故。

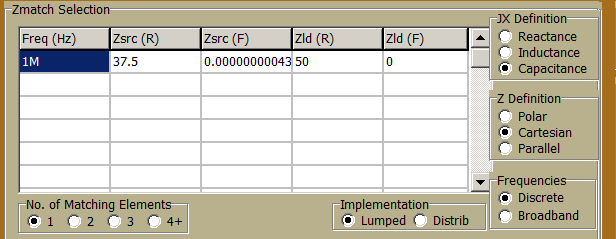

我们用Filter Solutions的Zmatch菜单来进行阻抗匹配。

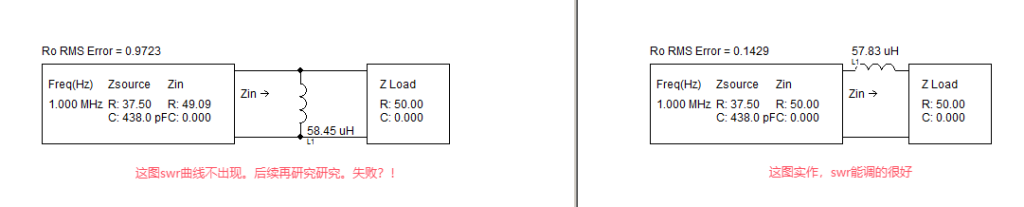

上图这个左边，试验不成功，swr不出现-2.0db以下的曲线。观察到左上方的Ro RMS error=0.9723. 暂时搞不懂这个概念，翻译了一下说明书是均方差。右边是0.1429也能用。另外会不会出现每个仿真结果都是很大的情况而造成无法匹配呢？后面再研究研究这个地方。
阻抗匹配就是虚部共轭，不懂的可以找资料看看，也不复杂，不外乎涉及到了实部虚部的并联串联，计算复杂了一点而已。我也是才学会，所以不摆理论。
尝试绕制线圈来简单测试一下。测试完一个元件成功了。再尝试2个元件的L形式，和三个元件的兀型和T型匹配网络。在教程上看到一句话。器件越多，Q的选择越多。有利于展开带宽。
分别绕制了：

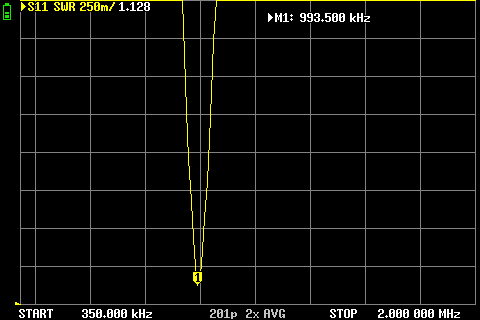

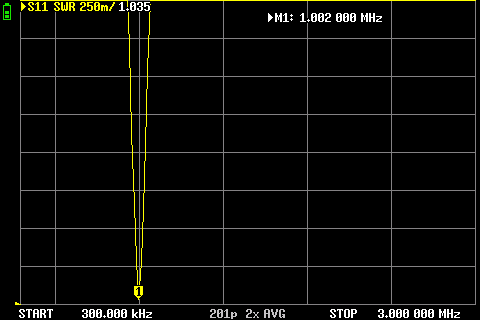

1）空心线圈D=40mm 效果好，在1Mhz达到1.0几，1.1，SWR<1.2
2）矩形截面中波磁棒（NXO-400）线圈 效果好，SWR<1.2
3）圆棒截面磁棒（NXO-400）线圈 效果好，SWR<1.2
同上2一致
4）R12K磁芯线圈 效果差，SWR几十几百，看不到曲线
同5类似
5）R3K磁环线圈 效果差，SWR几十几百，看不到曲线 如果工作到LW波段有戏

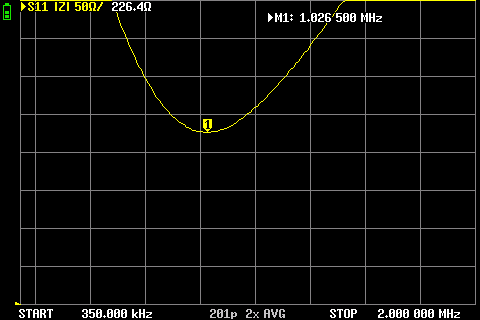

不知道是损耗太高了吗，阻抗太高了，信号过不来，swr直接看不到曲线所以用|Z|模式显示出来看。
6）NXO-1000磁环线圈 效果差，勉强SWR<1.9 如果工作到LW波段有戏

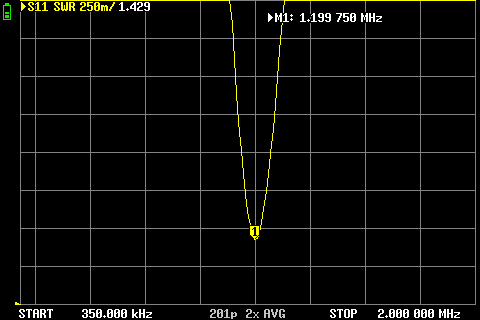

7）NXO-800线圈（EMI用卡扣磁芯）。效果一般，勉强SWR<1.5

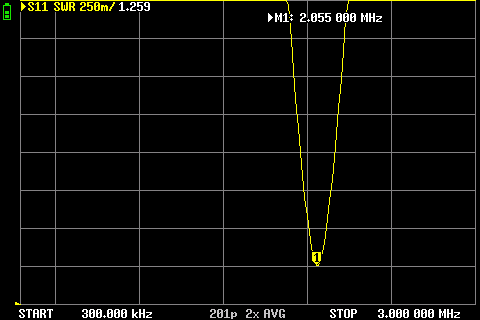

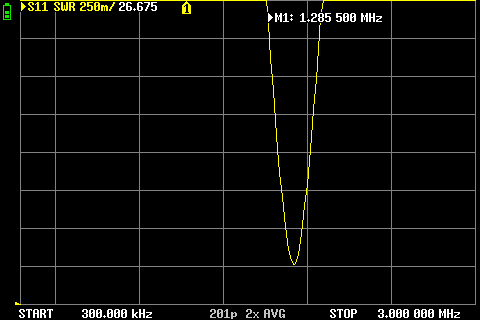

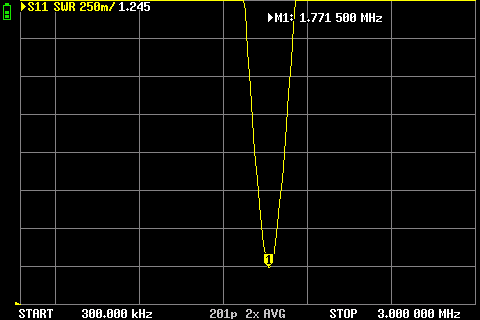

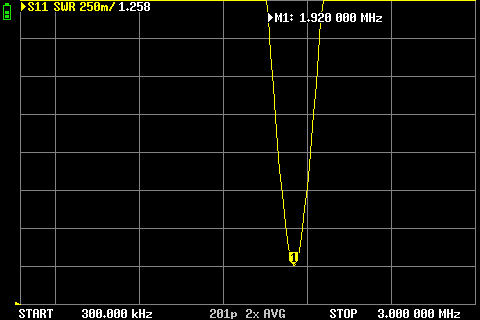

好我们把1）中的空心线圈抽头9个。加上两端，用一个11位开关来切换电感量。图示如下：

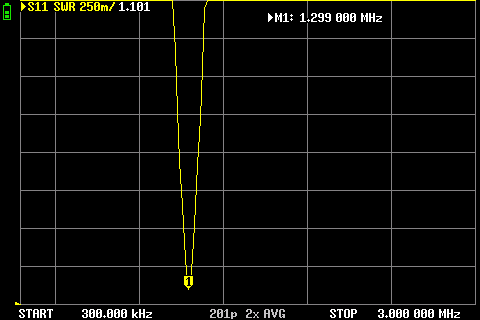

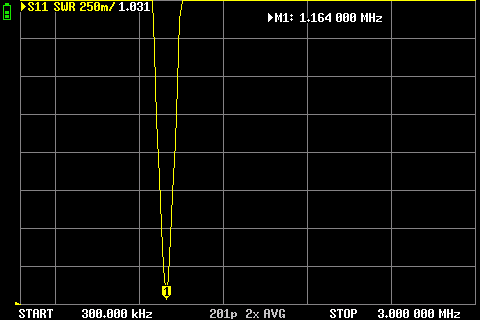

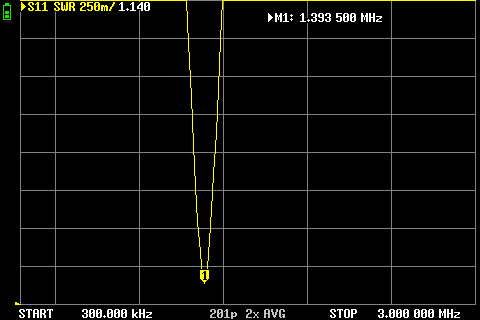

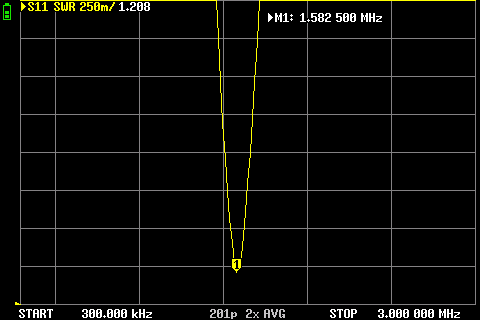

通过这是一个图示，看到我实现了在中波稍高频率的多个点的调节。
当然如果需要比较平滑的调节，可以考虑做成线圈并加感进行无级调节。用抽头，不是太理想。
附加：匹配后，实际试听，用的R9012和R9710DX。没有这个电感时，收音有嘈杂的背景声，调谐到的电台含混不清或者被淹没（晚上天波很强）。加了之后，声音清晰，虽然还是有背景，但是弱很多了，有用的声音“脱颖而出”了。
