我们模仿rf demo kit来测试电感的特性

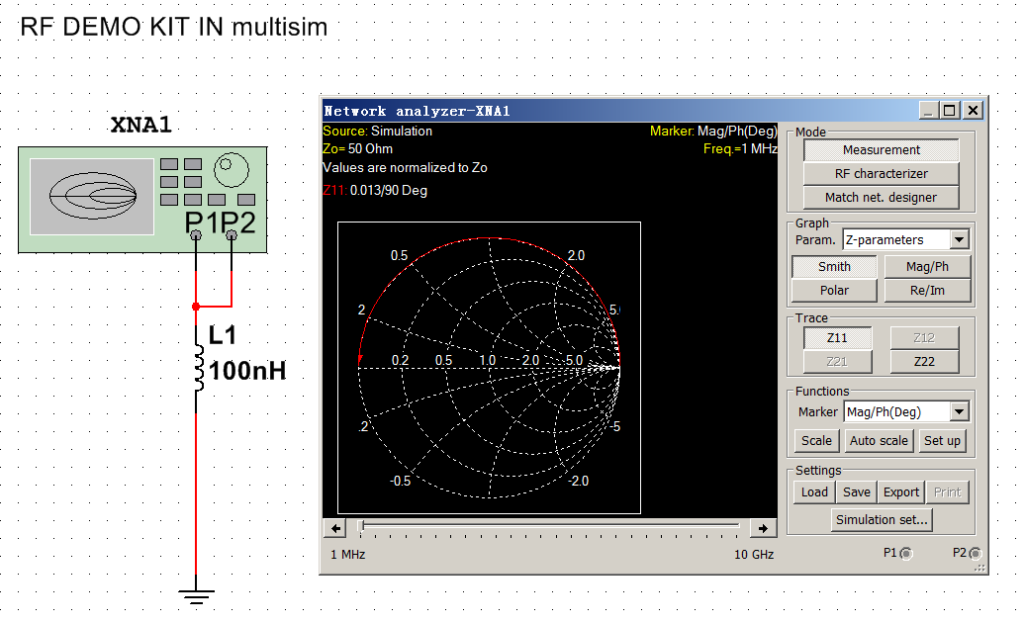

电感的s11圆图曲线在上半部的圆。
仿真的图的确是。

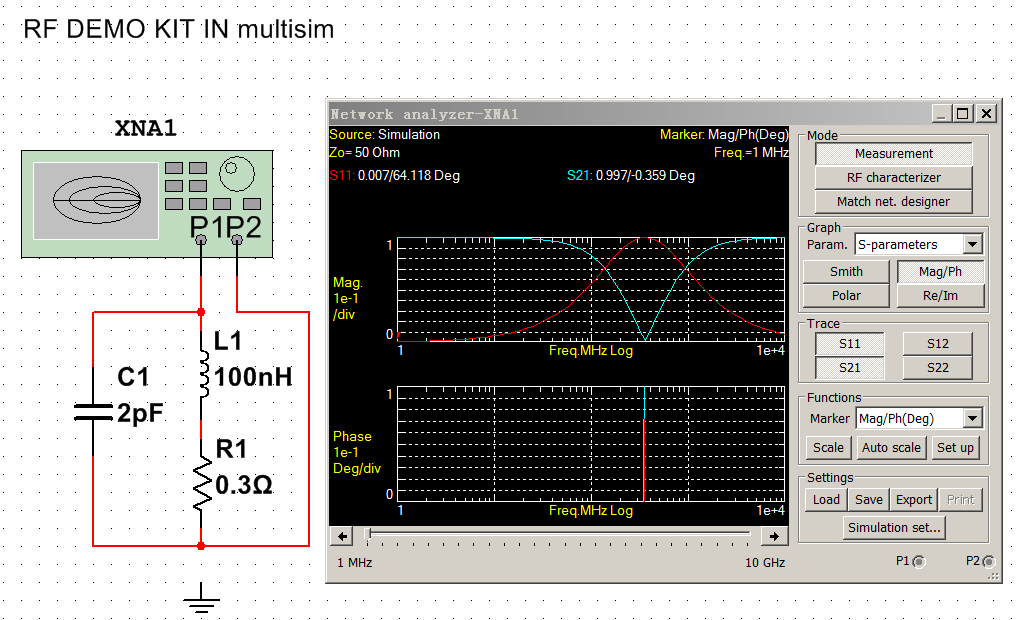

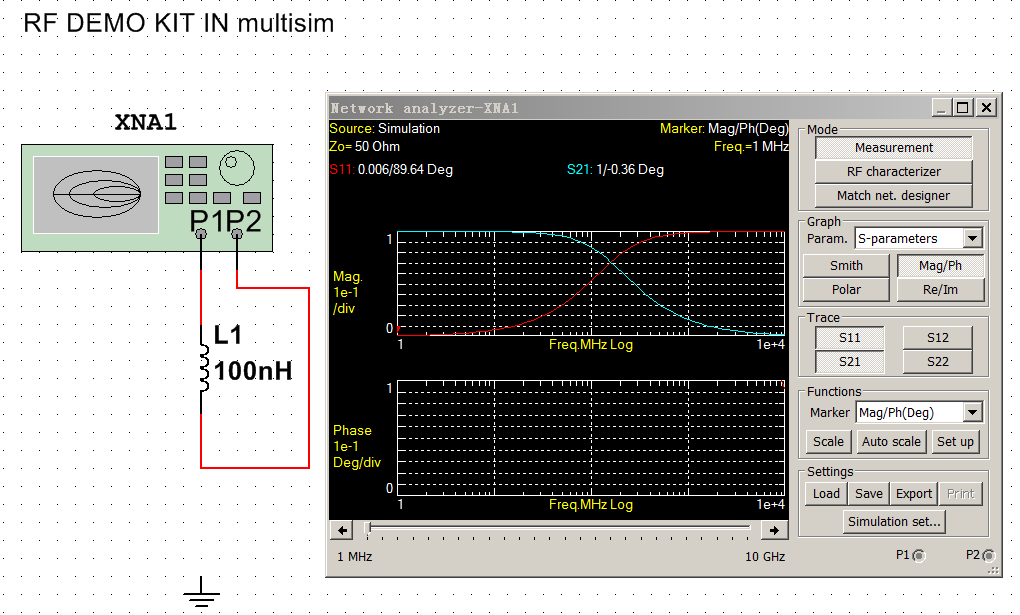

我们来看看s21，看起来，L就是一个简单的低通。当然这是理想仿真。我们可以在下面加入一些分布模型。
我们看到，实际模型仿真时，它会在某个频率出现谐振，而且再更高频率出现截然逆转的特性。
必然我们要用L做低通，但是在某个频率会达到最低，但是过了这个频率，低通滤波特性恶化，市区滤波作用。

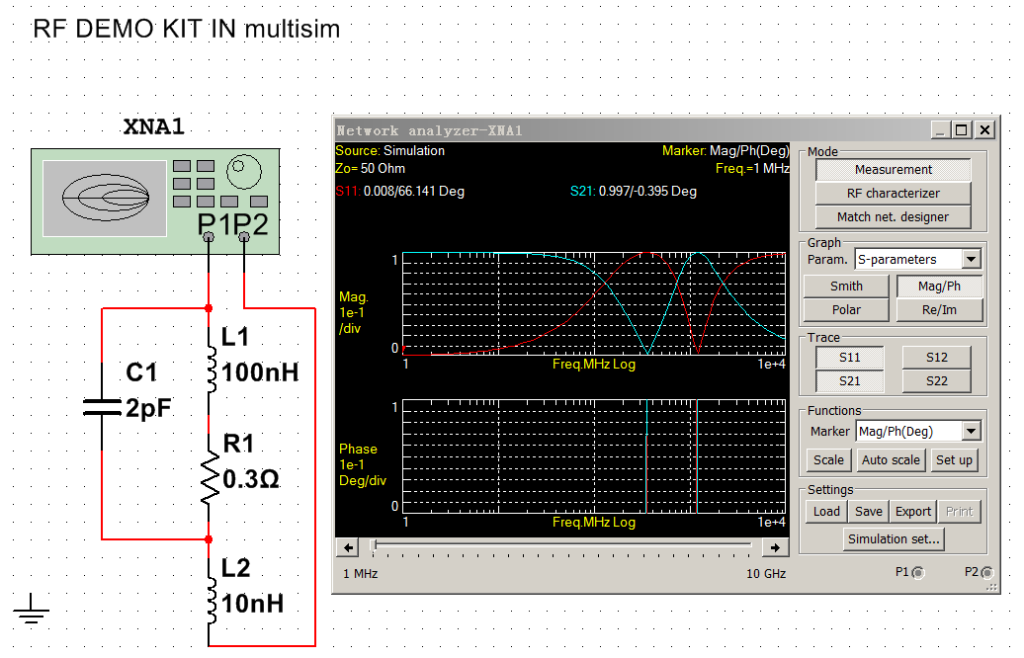

我们如果在大电感的后面再接上分布很小的小电感，再仿真看看对高频部分的抑制效果。
可以看到，再经历一个高点后，往更高频率，s21还是下降得比较快。

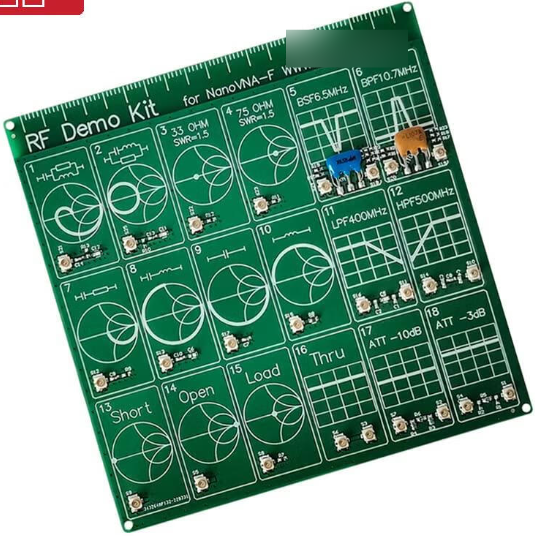

现在来说说RF demo kit。它的缺点就是太理想化。实际元器件的模型是非常复杂的，会出现很多意想不到的特性，比如一个长线天线，它能谐振在相当多个频点，而且在圆图上面看它的形状是奇奇怪怪的。
