我们学习了一堆的理论，但是缺少实践，我们甚至无法熟练测试最基本的电压电流。
电学，仿真很重要。
因为：我们不是随时随时可以得到一个电路，可以不是随时拥有完备的仪器设备。
仿真，让我们在有一台电脑的情况下，随时能“理论结合实践”。
Multisim和Proteus是两个比较推荐的仿真软件。当然还有其他的，比如LTspice。有时间我们可以再写。
Multisim偏向模拟，Proteus偏向单片机，数字电路。
我先学习Multisim。
1）版本，Multisim有专业版和教育版。
专业版比较专业，教育版有一个3d的面包板工具。之前用过一次。可以看我旧的文章。
教育版在某些仿真好像是有点BUG。我一直用专业版学习。
2）安装

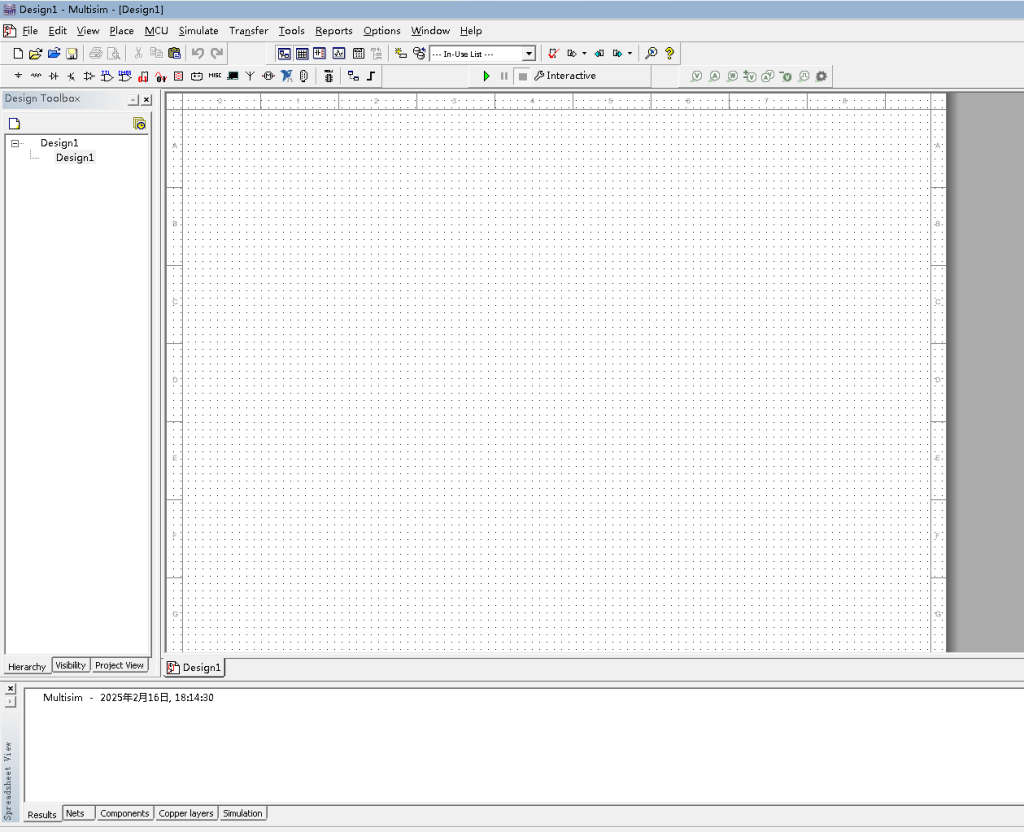

3）界面常用按钮，菜单

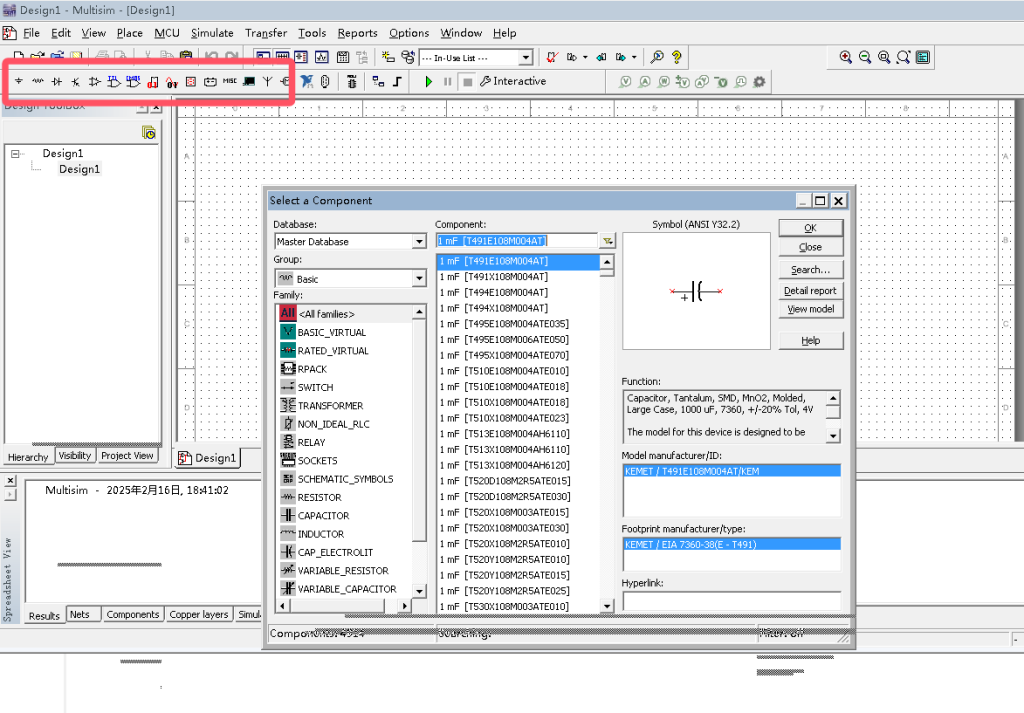

从按钮进去，其实就是一个控件选择器。选择器不外乎分了大类。

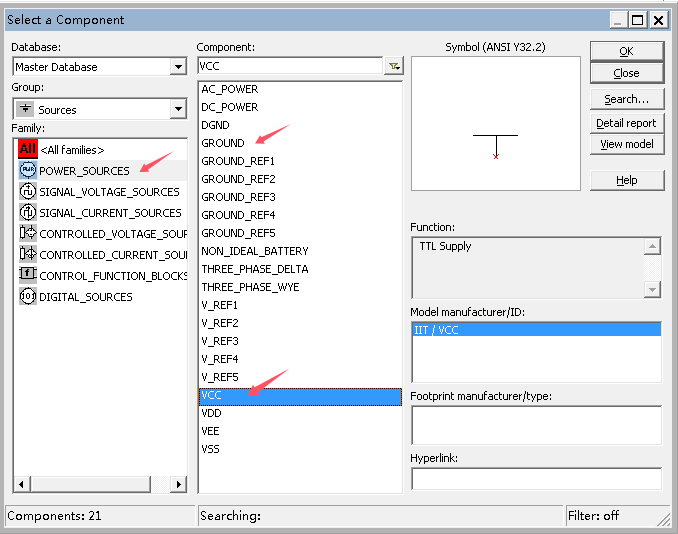

我们要知道最常用的器件都在什么位置，比如vcc，gnd，二极管，三极管，电容，电阻等等。

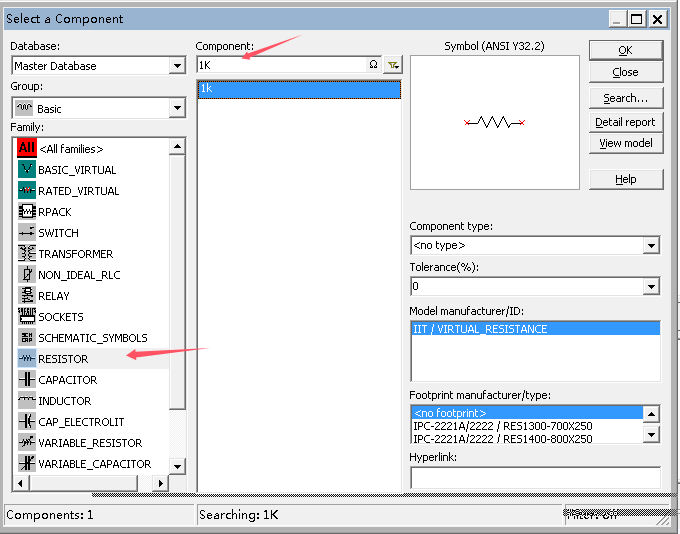

阻容：可以选择任何一个，改值。

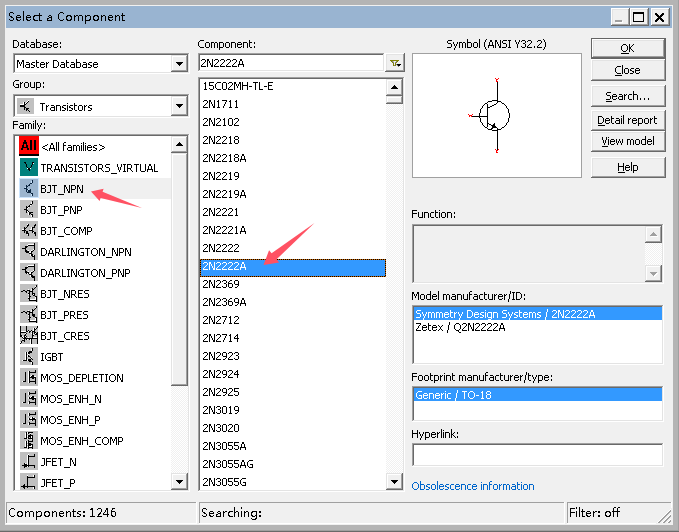

三极管，二极管等，需要不同的具体型号，因为模型不同。
4）画一个最简单电路测量电压电流
我们画一个三极管分压基极的三极管放大电路，并测量静态电压和电流。

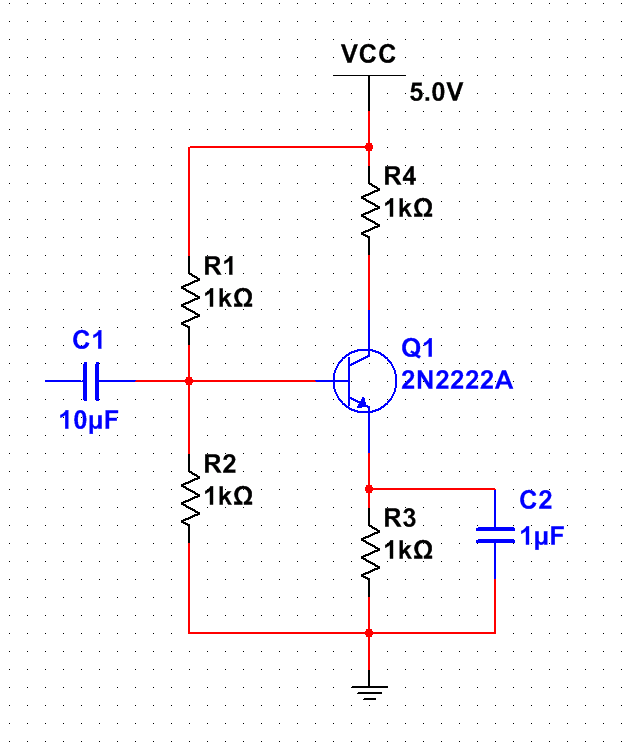

选择一个元件作为模版后，我们就不选择电阻了，我们在原理图中可以采用复制，粘贴的快速方式。
其他器件如法炮制，单击某个器件选择后，可以按ctrl+c复制，然后ctrl+v复制一个，这样制图比较快。
另外选择零件后，按ctrl+r进行旋转，Alt+X左右翻转，Alt+Y上下翻转。
也可以用鼠标框选多个零件，整体拖动位置。
原件放置并摆放位置后，按ctrl+shift+w画线把元器件的点连接点给连起来。这个操作和ad等画图软件的操作基本相同。

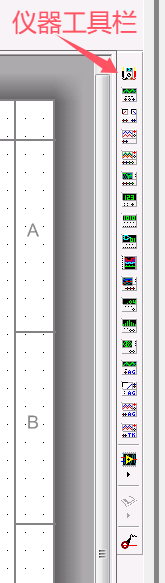

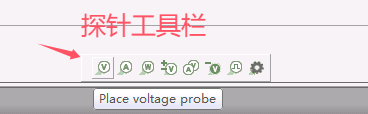

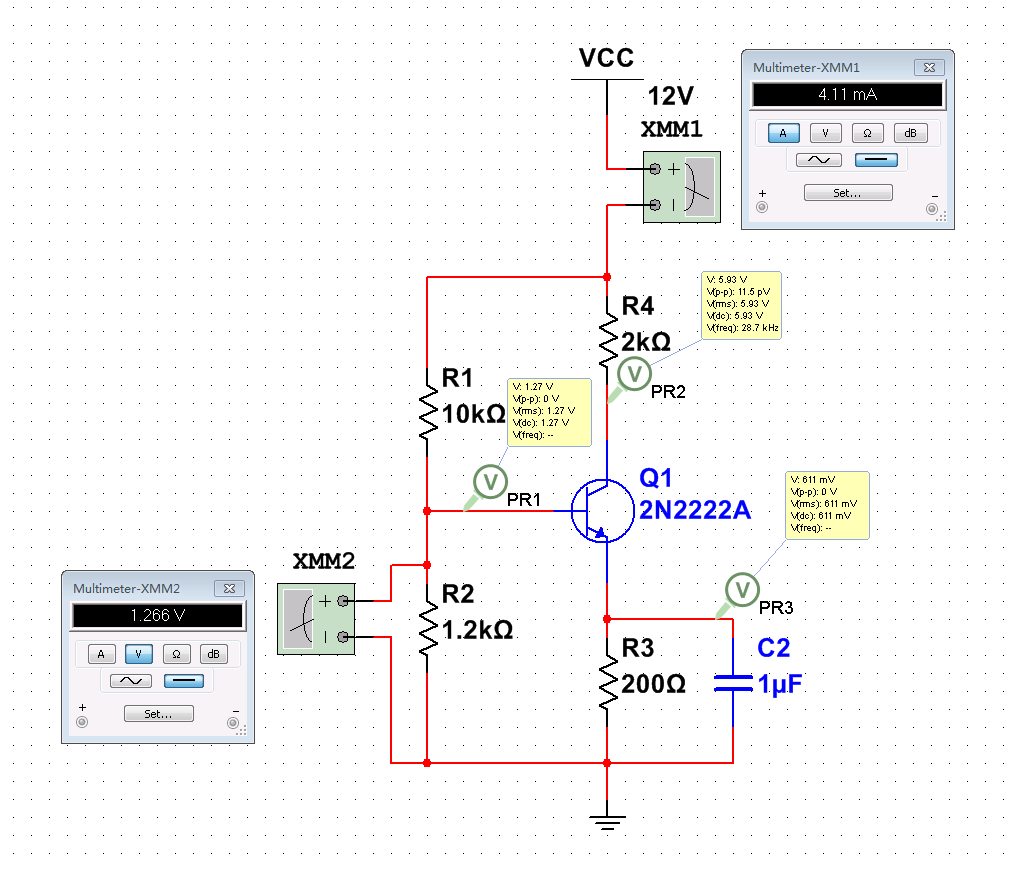

修改原件值，并且放入测试探针和基本的电压表，电流表:

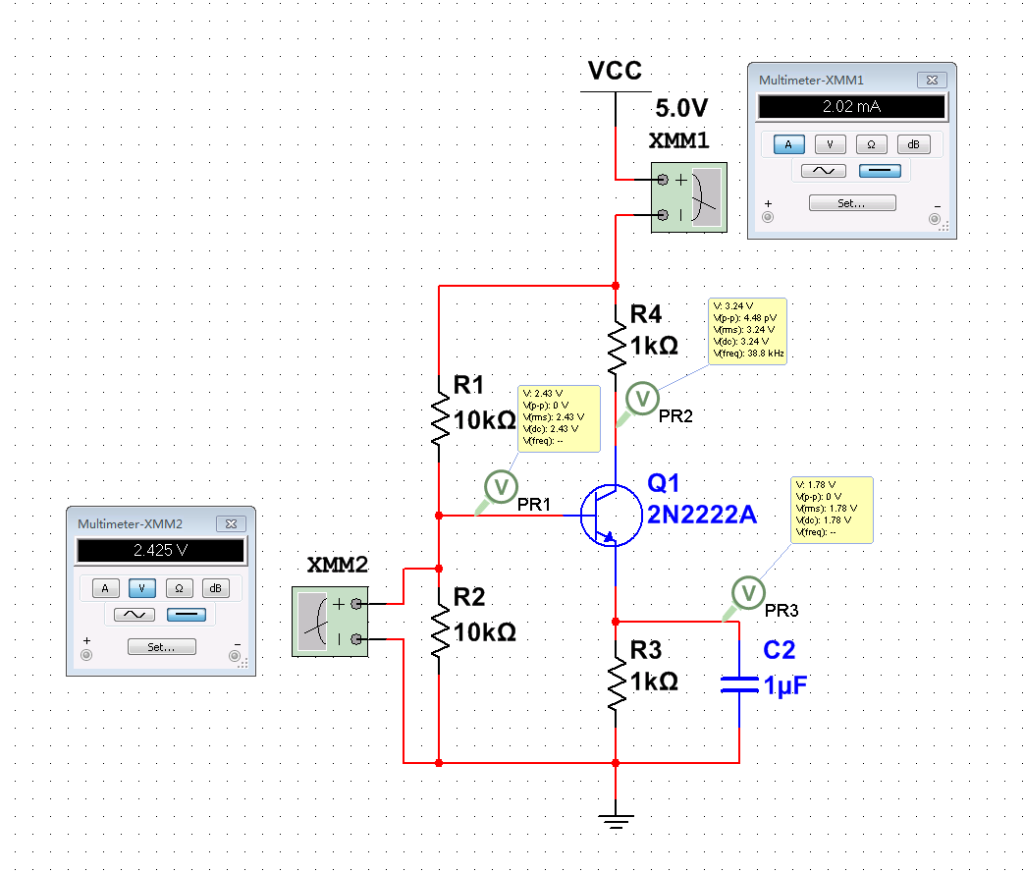

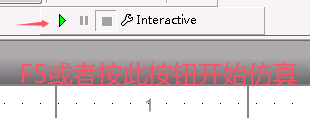

运行起来后，是这样，我们可以观察到各个静态点的电压，以及整体工作电流。特别是对于三极管的饱和，mos管的饱和，观察过后超出了我平常的认知。平时我们会认为它们是非常理想的开关或者线性，但是实际上不是，为了饱和导通或者可靠截止，是需要特别的计算和设计的。
注意事项：静态的调整：通过观察电流表，电压探头的值，调整器件值，调整到c的电压为1/2 vcc适合。否则三极管会工作到饱和或者截止，没有放大作用。

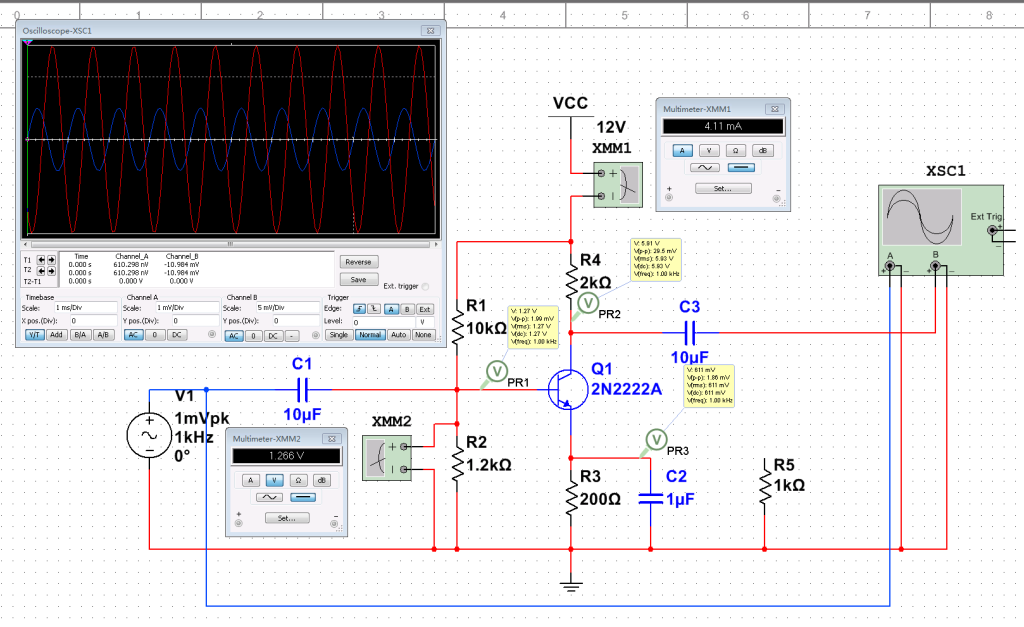

5） 我们在4的基础上，给出一个信号源，然后用最常用的仪器：示波器观察波形的放大幅度。可以看到有放大，而且相位是差180度。
