仪表栏选择这个仪器
它用来显示信号幅度-频率图。也就是我们测试滤波器要使用到的一个仪器。也就是扫频仪，或者是比较弱的VNA。这样理解可以吧。
它显示信号源通过一定的电路之后，信号的幅度变化情况。比如我们的高通，低通，带通，带阻。

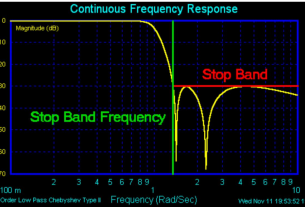

很多教程会使用filter solutions来设计，完了导出电路图到multisim中用波特仪来看这个结果仿真。
1）作用呢不是太强，完全可以在filter solutions中设计就OK了。没有必要再仿真一次。
2）说没作用呢，也有一点。（没有动手就没有发言权，这时显得很重要），就是呢，filter solutions中太过理想化，比如我们说一个LPF，它在转折点会显示很平缓，但是如果在multisim中呢，它会按Q值不同，翘起来老高。我们说如果转折点非常接近我们的有用通带，比如我们要求0-3Khz时正常使用的同频带。如果转折设计到5Khz。如果Q过高，则会影响到我们通频带内的信号起伏。比如要求很严格是+-0.1db。那这个转折点就要再往高频移动才行。或者是降低Q值。所以的所有。multisim对比filter solutions。你去做了就会发现问题的差异，就会思考。

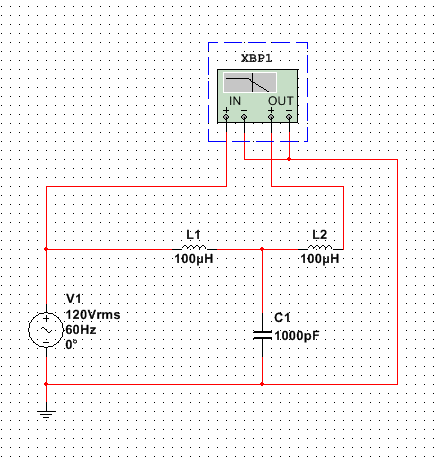

1）首先画好电路图，连线。不赘述。
2）波谱表测量，需要有个特殊的器件，就是要添加一个信号源。仿真时它才会自动改变信号源的频率。

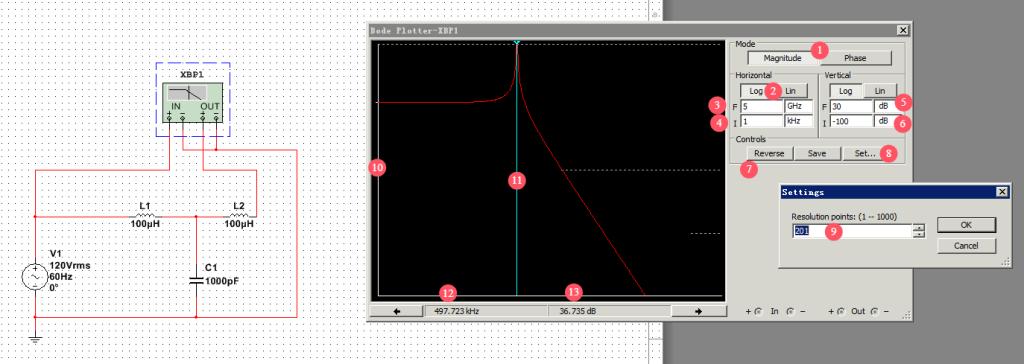

3）仪器设置和操作说明
① 切换显示这个T型LPF的幅度还是相位。这两个参数在滤波器中尤其引起注意。比如我们要求同频带内的相位失真不能大。
② 显示log对数还是常规值显示
③ ④，扫频范围的起止频率值。要问了：F，I，这么费解的字母是什么意思。我猜一下哦，既然是起止，那应该是英文，Initial和final吧。英文就是这样讨厌，字母重复使用N个地方，你都得知道。比如I/O.端口。还有上一节讲到示波器使用的YT。
⑤⑥是显示幅值的刻度的起止。像截图的这个例子，因为Q很高翘起来，所以我们的结束值必须得大于0才能看完全。这是用过这个仿真软件才会知道的技巧。默认是0. 如果LPF比较平缓，Q较小就看的全。
最下面的值，默认-200db。其实就是衰减到200的样子还显示。我们做滤波器一般仪器条件也就显示到-100db不得了啦，因为各种仪器都有噪声极限。-100db以后被仪器的噪声和周围的电磁环境噪声淹没了。
⑦信号反转，显示负片。
⑧设置扫描的点数。这个在所有扫频，vna中都有这个参数，就是看你是粗度如何，要多粗多细的扫描。这个跟扫描一次的用时息息相关。如果要看多细节，就最大值。⑨的位置输入数字。

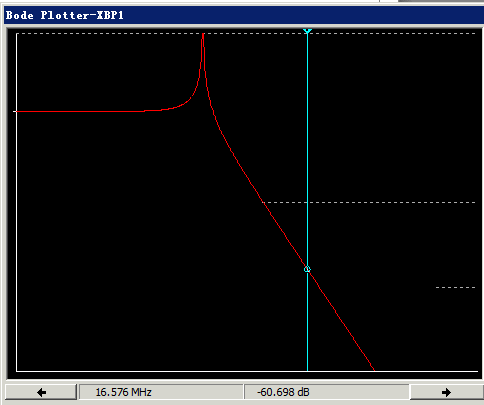

⑩默认有条线在左边，可以用鼠标拖动，显示在你需要的频率，在下面的状态栏会显示频率和幅值 12和13就是我们最要关注的了，这就是最关键动作了。比如下面截图我们观察在16.576Mhz左右，我们能衰减到60db。
顺便说一下什么时间拿出这个波特表。一般我们设计跟频率有关的电路时，比如无源LC滤波，带通，RC滤波，LC，有源滤波。或者LRC等效复杂电路时，可以用它来扫一扫。
