sch设计的是各个器件的电连接。设计的就是各种节点的网络表关系。不管你器件怎么摆放，好看不好看。都不重要。最终设计电路板是把网络表中连线的网络节点都用铜箔实物相连，让他们导电。
网表导出后我们不用去看他，也不用管他的格式。

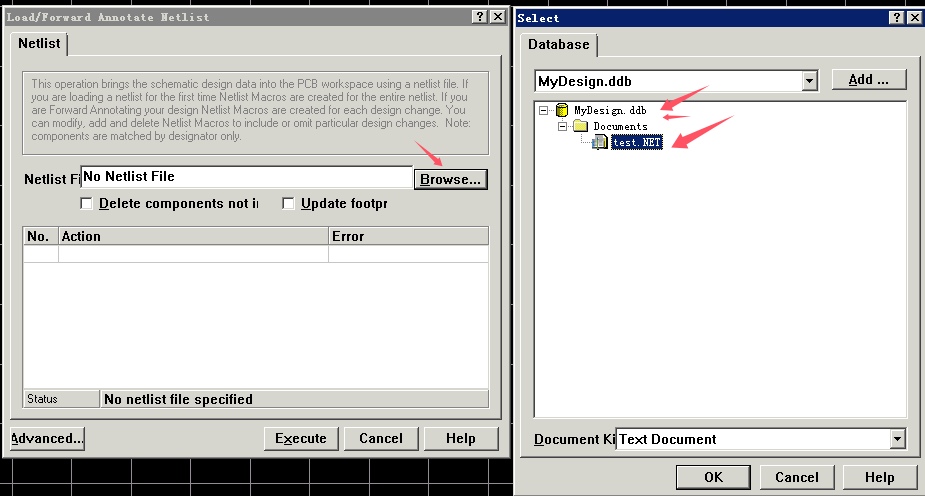

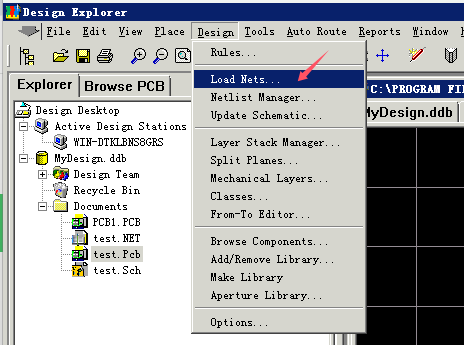

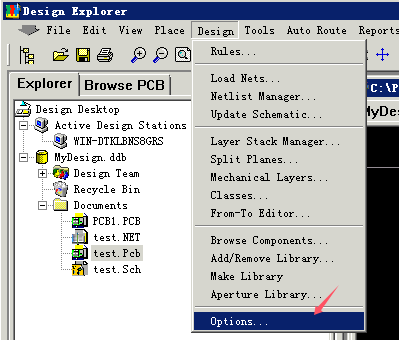

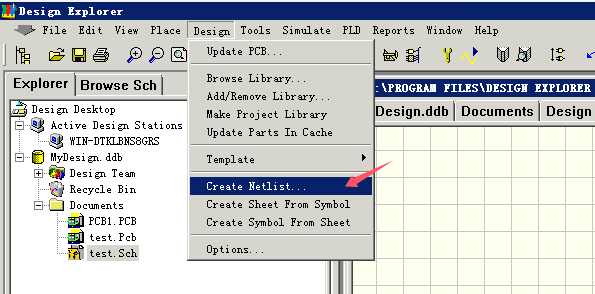

我们打开电路板，导入网表。

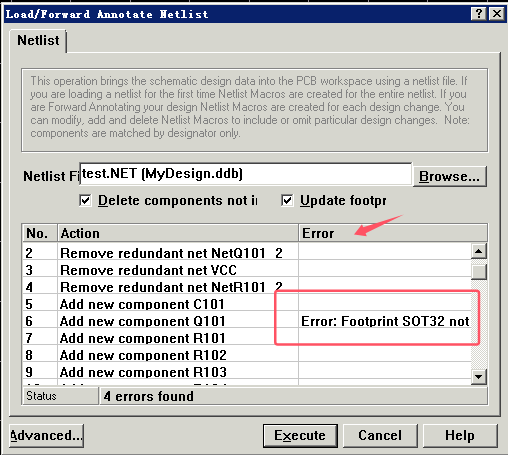

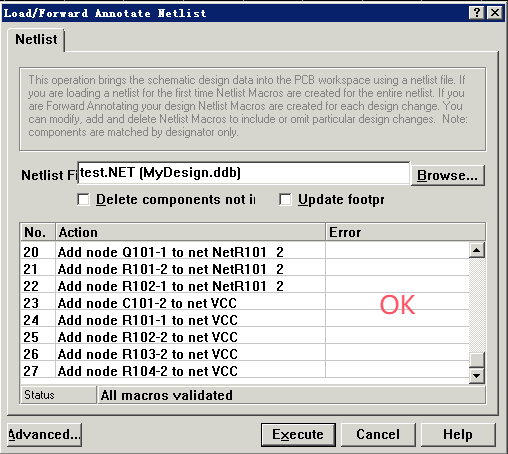

我们要看看网络是否产生错误，产生错误时必须修改这个错误，比如没有封装，或者写了封装但是我们自己库中没有这个封装名。
我把SOT32改为SOT-23。重新导出网表。

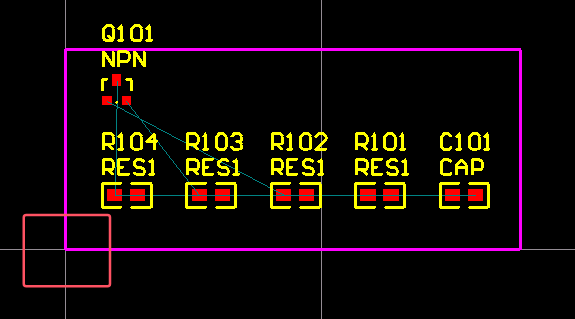

我们就看到了封装的pin加上pin上的连线出现在pcb界面。
导入网表后，就从原理图的抽象方块变成了实物的pin脚。网线即将变成铜箔。

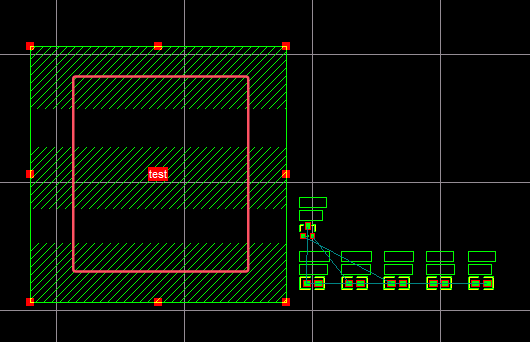

其中这个块我们删除之：edit》delete菜单，然后鼠标在图示绿色大方块上面点一下就删除了。
下面我们做几件事件。

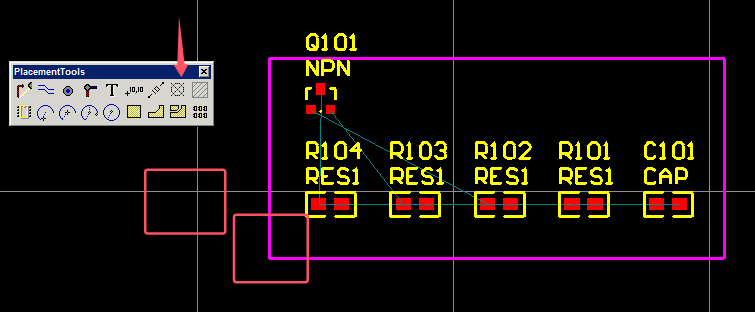

1）画出pcb板框
初学我们画一个矩形就行。其他图形运用曲线等各种工具都可以画出复杂的，根据机械尺寸的要求。

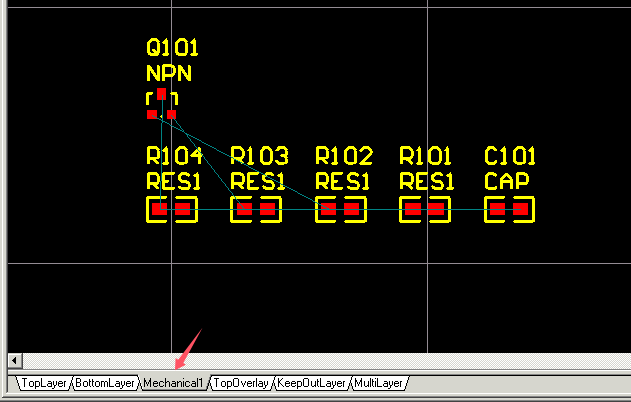

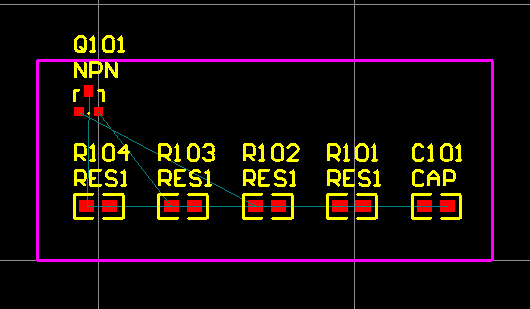

切换层，用机械层，画出板框外形。这个尺寸将用于机械加工，也就是其他软件里面的cut。割边，锣边。
如果画矩形，记得在角上面要点两次然后再转弯才是直角。
线段可以单独选择，删除（delete）。也可以重新画，只要框起来即可。画完线按右键才结束。
2）设置原点和长度单位
这样我们拖动器件，我们看到的是一个相对原点的尺寸，就好像是在实时测量一样。我们才放得准位置（比如外接的端子必须准确）。而器件的摆放，我们鼠标移动可以看到一个器件相对其他器件的位置差。这也是我们画板经常要用到尺寸的原因。

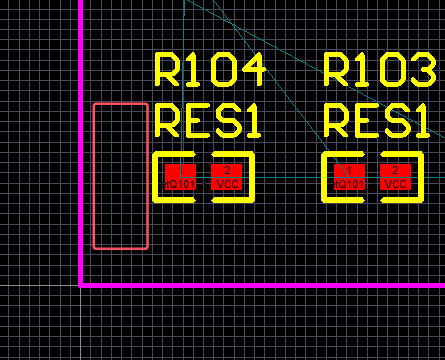

我们看默认的，我们的板子左下角并未对准网格。很不好看。我们单击这个工具图标。在板子的左下角点一下。

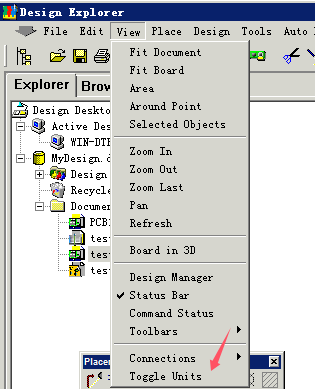

单位切换就是点这个菜单。就在mil和mm切换。因为一些历史原因，inch仍然是很流行的。包括一些对外交流，合作，元件器的生产。有时我习惯mm，因为我心里不知道mil是多长。如果要在某个单位用整数，注意切换后，将变成一个小数，这一点最好设计之初进行统一，不然会很麻烦。比如公制的针脚尺寸做好了切换到mil会变得比较难看。
3） 设置网格大小
主要是方便我们对其元器件。布局网格化，容易找准位置，评估距离。

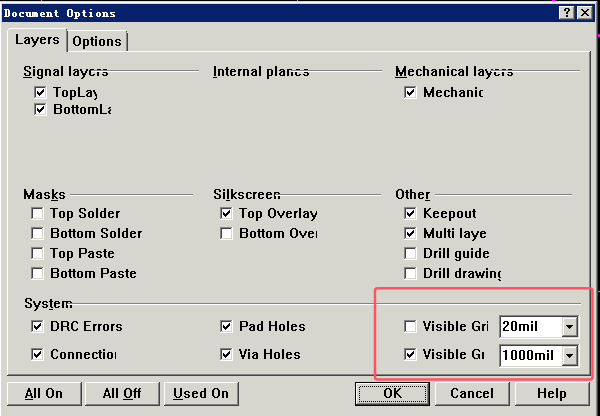

格子有粗细两种，我们根据自己需要选择。
网格的作用也是将我们的线放得平直，并且在各线上面，不要出现一些斜度的线。
4）摆放元器件位置
根据实际情况，比如端子跟外壳配合，必须固定位置。
然后按照信号顺序方向，并考虑到信号耦合，电磁干扰，器件的物理高度和机壳内尺寸等，合理布局。
5）连接铜箔

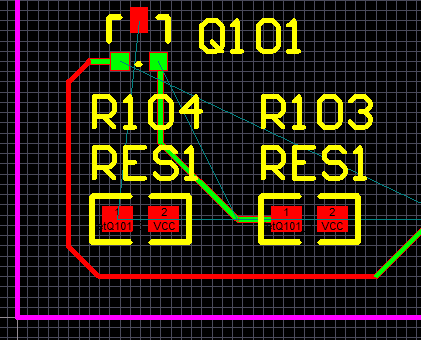

可以手工连线。

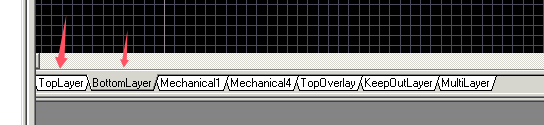

我们只要选择这两层（双面板而言）。随时我们布线要注意自己在哪一层。否则就乱套了。

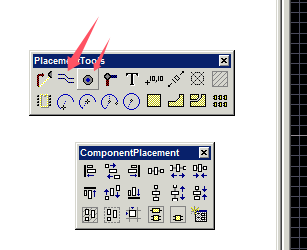

工具栏的按钮
这两个按钮分别是布线和放过孔。双面板经常用到。
手工布线，将就艺术和自己的能动性。

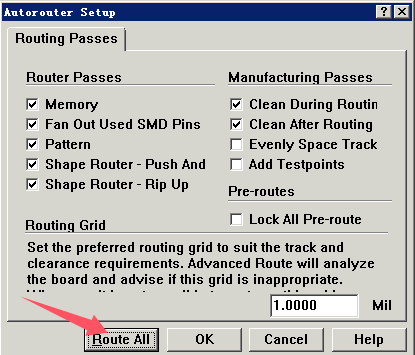

自动布线比较机械，强烈按规则走，有时线会靠得很紧。有一些空间也不懂怎么利用。但是密集走线，自动布线有时能帮你布通。

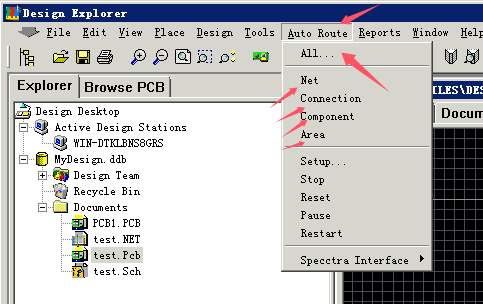

也可以自动布线。

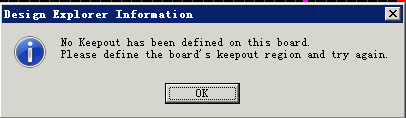

提示没有约束的外框，我们再keepout层画上外框。这就是机器自动执行的一个依据。

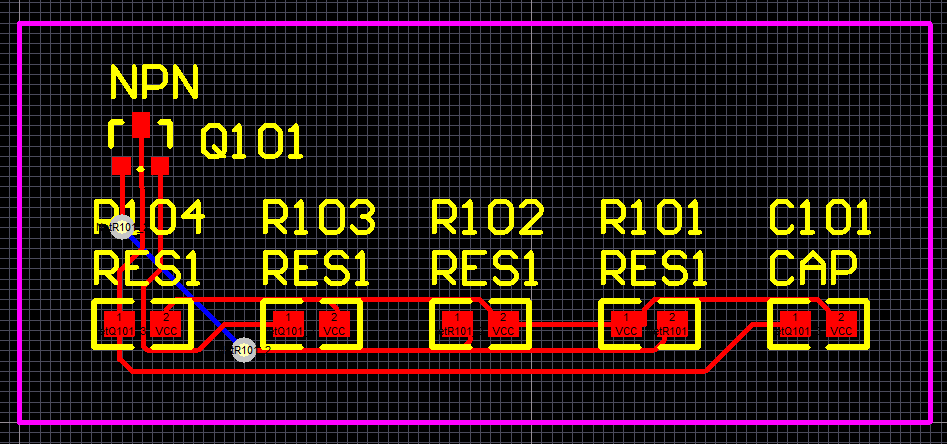

布好了，当然这样一个简单例子。如果是较为复杂，给你布通了。能很省力。
至于自动布线好不好用，能不能用，实用不实用。我们暂且不考虑。
99se也能按零件，网络，区域，进行布线。可能有些人会利用部分布线来辅助设计。

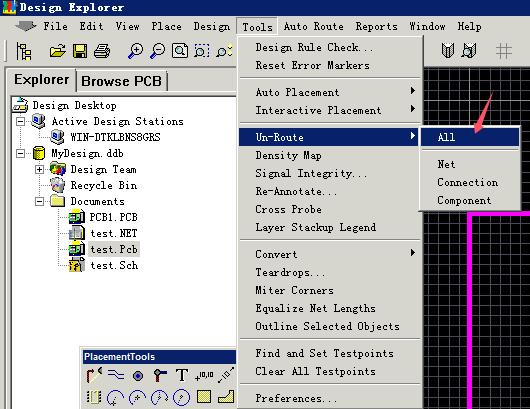

如果自动布线不美丽，我们可以取消重新来布或者手工布。
右键按下时，可以抓住电路板平移，经常用才不用放大缩小去定位，直接拖动比较方便。
6）导出光刻文件等

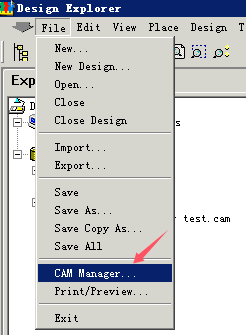

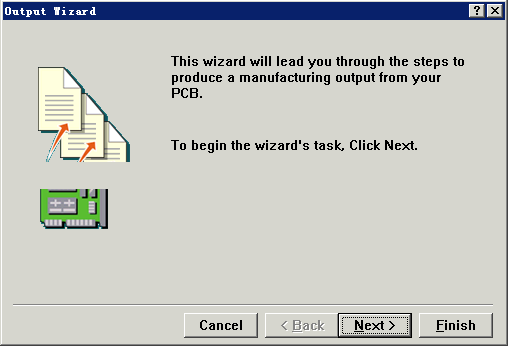

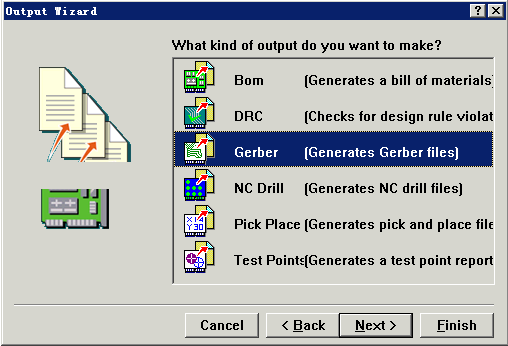

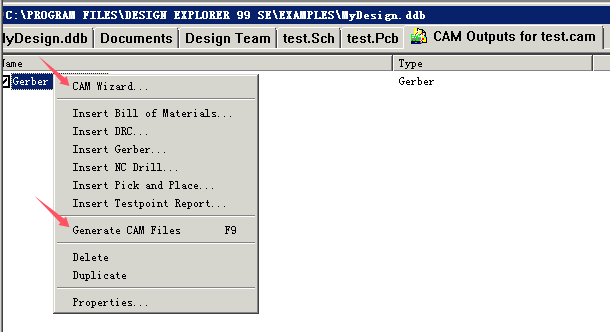

布通完成后，检查都没有错误和冲突了。我们就可以导出光绘文件了。有时还需要其他的资料。比如钻孔。
我们先讲一个大概，后期有时间再写更为详细的教程。
