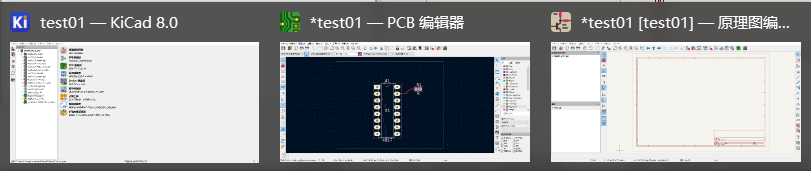

kicad工作时，会打开三个窗口，分别是工程项目管理，sch原理图，pcb电路板。

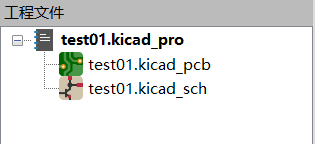

最开始我还在每个节目去找工程文件树形窗口。晕了。

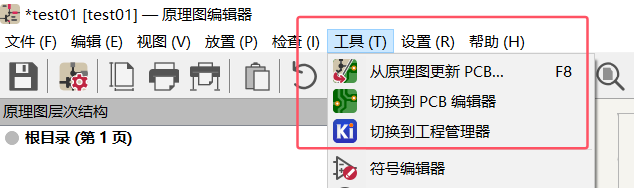

看菜单这里、是可以切换的。当然从任务栏去切换也是可以的。

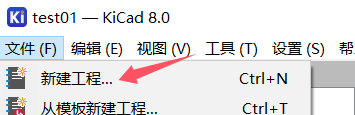

我们来选择几个元器件，跑一边流程。
会生成原理图和电路板文件
双击下面的sch，打开原理图编辑窗口。
接下来主要的任务就是三个：
放器件》封装》连线

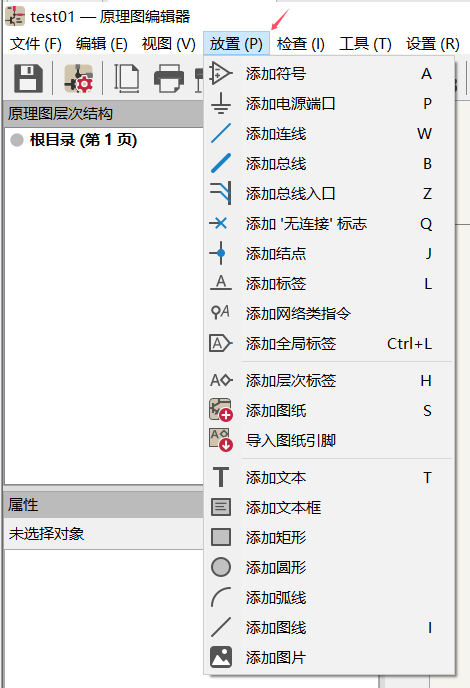

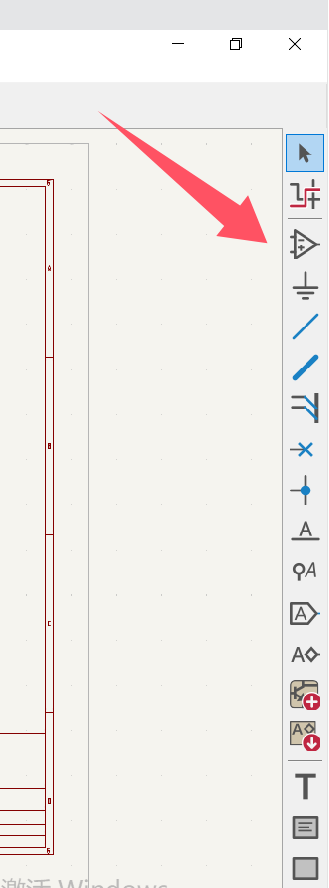

这是放器件的菜单。在右边也有工具栏。软件就是怎么方便怎么设计。方便人。
我们随便防止几个ic。电阻，电源，地。随便连线试试看。
和其他的工具差不多（前面介绍的multsim），按R为旋转元器件，按X为左右翻转，按Y为上下翻转。方便吧。
鼠标框选可以多个元器件一起拖动。方便。
照样的，支持ctrl+v和ctrl+v。否则画图会变成操作dos那么麻烦。
下一步，指定封装。如果不急于做板子，可以连线后，后续再弄封装。我们需要马上演示画板。就先确认每个器件都有正确的封装。所谓正确，就是我们要放置得下，适合的，能购买到的封装。比如电阻我们用分立还是贴片。led用分立还是贴片。根据设计要求来。

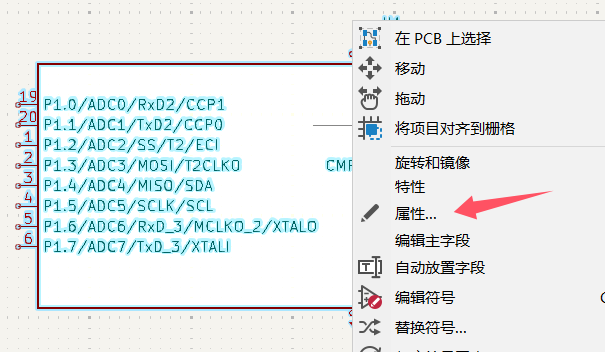

器件上面右键属性

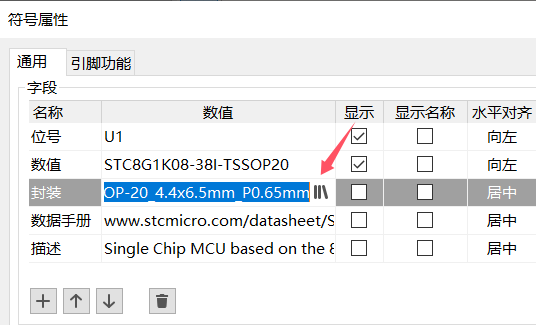

找到封装进行添加或者修改
有的器件有默认的封装，比如这个单片机。
有的没有，就需要具体指定。

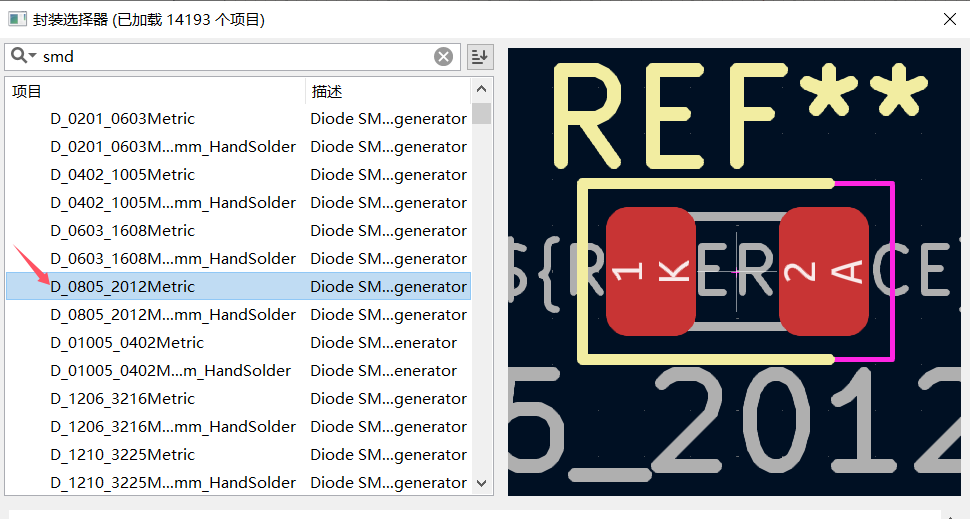

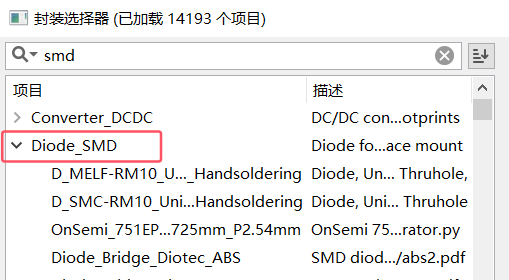

比如我们的led没有默认封装。我们来选择。
封装都选好了，下一步进行电连接。

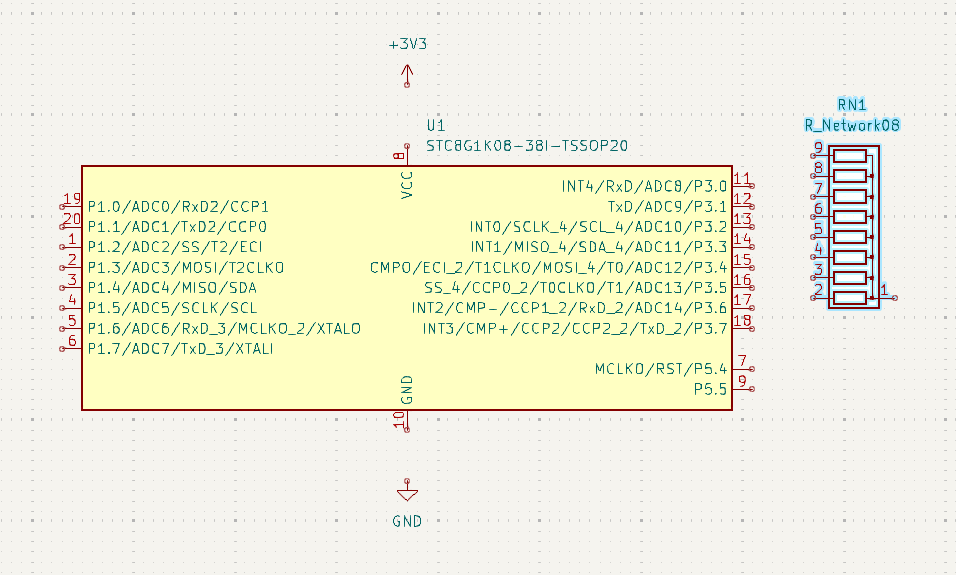

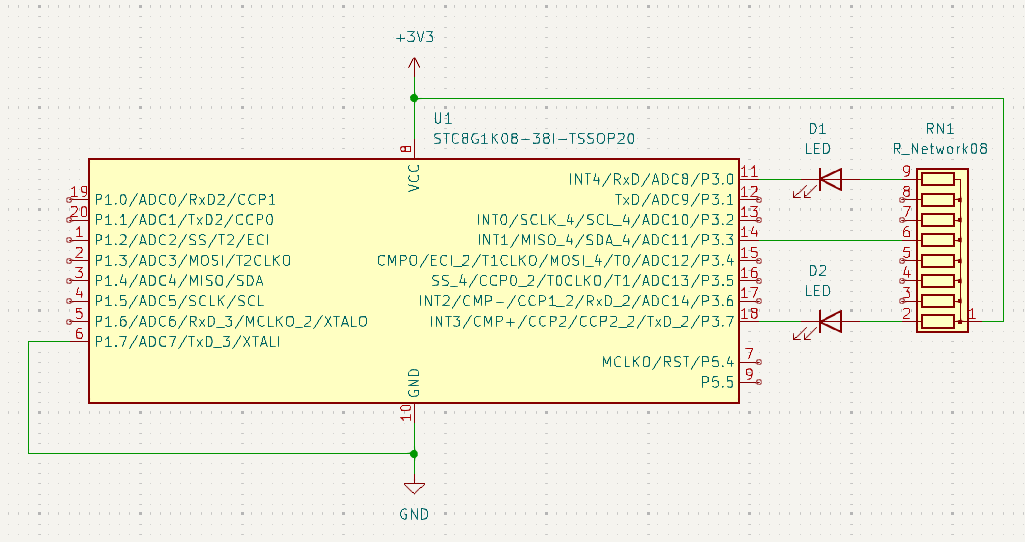

我们做简单的演示连接好了是这样的。
注意这是STC的单片机。开源的做到你什么都不要自己去动手就可以画电路图。可以有封装，可以3D。很不错了。但从这点在概念上就已经超过很多软件的封闭思想了。

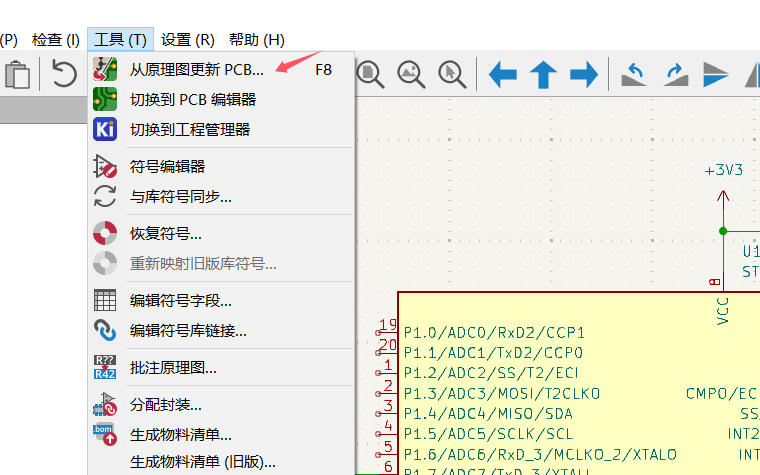

短平快的演示，我们马上从原理图导入转到电路板。

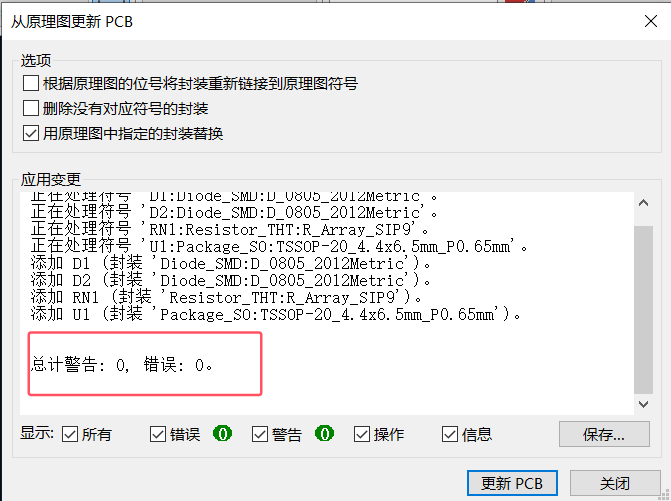

注意这里的错误，比如缺少封装啊。就不成功。要返回原理图重新调整。

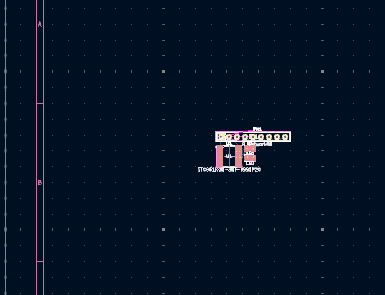

我们已经到了pcb设计的步骤了。但是我们还没看到任何的板子。
对了，首先画出板子的外形。因为版本就是一个平面二维。

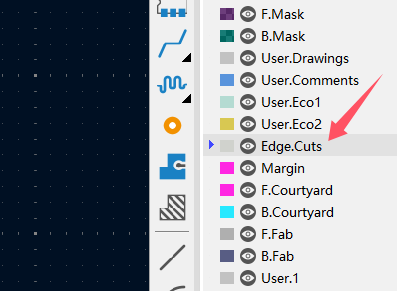

选择cut层，cut就是切割，就是锣边。你在板子中间画一个框，都得给你挖掉吧。就这个意思。
哦对了，补充一个鼠标的放大缩小。在这种画图工具中，现在大家都是大同小异了，抄来抄去的了。
就是你鼠标放到哪里哪里就是放大的中心。你看不到就缩小，然后鼠标移动到要看的地方，再放大。这样提高效率。
元器件也是可以转动方向，但是就不能翻转了。因为这是物理存在的了。

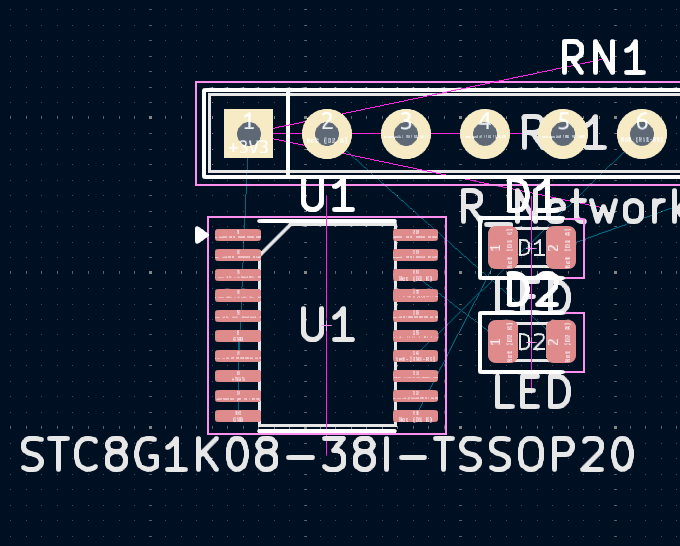

有时net线有交叉，你选择一下，net就不会交叉了方便布线。也才合理。

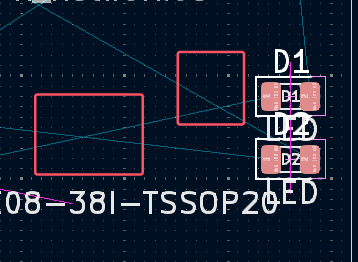

如下图，D1旋转一下：
当然，元器件的位置安排，摆放，谁靠近，谁远离，谁挨着谁。谁在C位。这是非常重要的事情了。
通常进出的一些端子，他们是首先要固定下来而且和机械尺寸要严丝合缝地摆放。一旦定位好，就要锁定不能移动位置。
其他器件要根据具体情况，各得其所。
当然，这已经超过画图软件本身的操作技巧问题了。是设计电路板应该去深入学习的功课。比如模拟电路中，尤其通讯设备中不同级的分布，前后级电流的走线等等等。
我们这里提到的入门技巧，就是尽量让走线短，过孔少，同一个模组的器件放在一起。前后级尽量减少耦合等等。

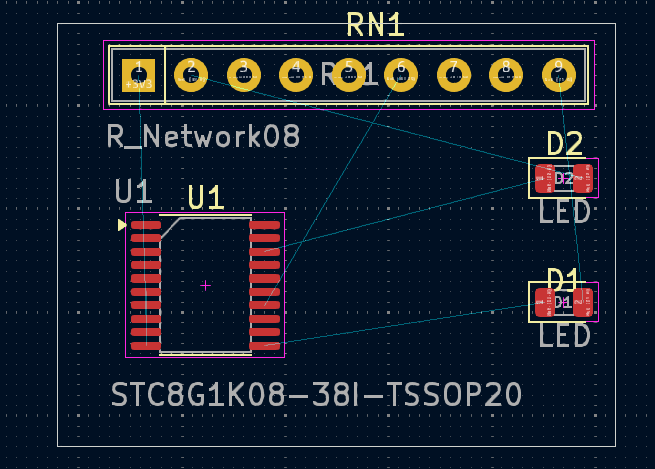

放好如图。接下来画线。画线可以手工画，比如重要的信号线。
也支持自动布线，可以在

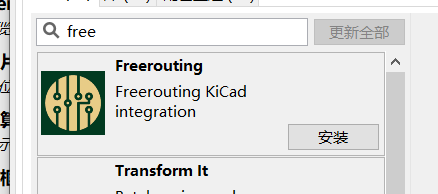

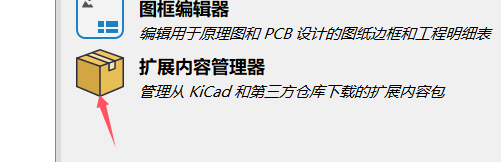

这里安装一个freerouting插件。
插件对软件功能提供了丰富的地方法技术支持。好像vscode一样为什么用的人多，因为功能丰富，扩展容易。
自动布线以规则为准绳，以布通率为追求目标。所以我们要自己控制非常重要的走线。然后辅助以自动布线。
我们暂且手工布线，作为步骤演示。

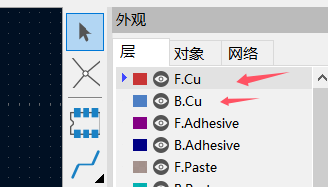

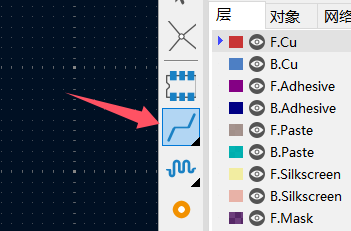

我们点击F.cu（说F=front,B=back，不如之前其他软件的top和bottom，可以改名）会用汉字提示顶层铜箔。方便不？相当方便。这还有什么英文障碍呢。
正式进入神圣的布线。

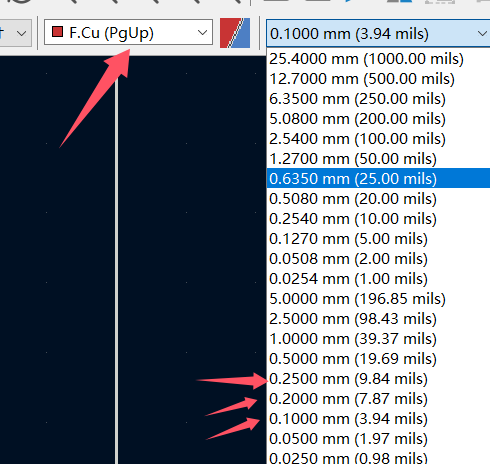

随时注意自己在什么层，网格大小调整一下。否则比较小的pin脚走线是斜的。不是平直的。

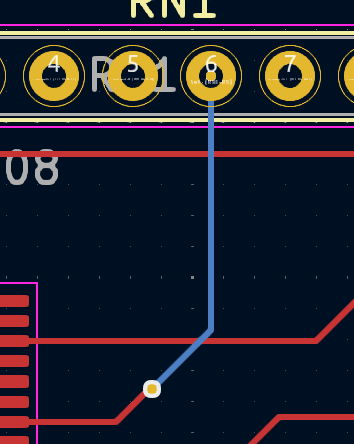

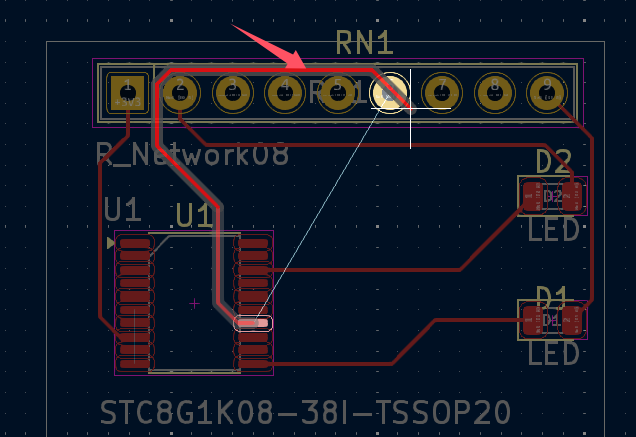

布到这样的线就该打过孔了。
多面板的灵魂元素出现，过孔。
放上过孔，线路就已经穿到底层去了。这样就容易布通了。必要时还得再次穿到顶层。
布通了。布通是第一要务。布得好是水平问题。

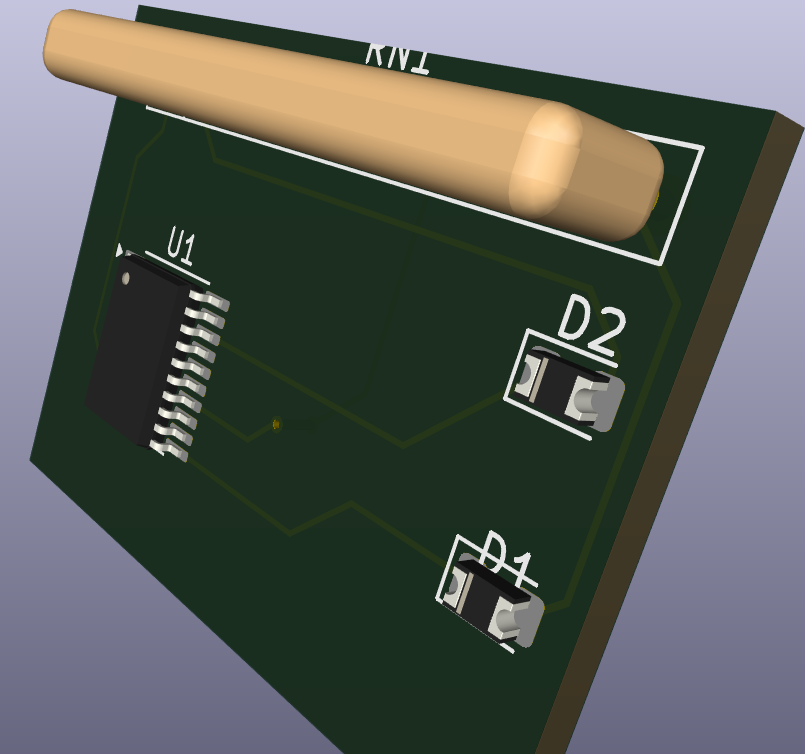

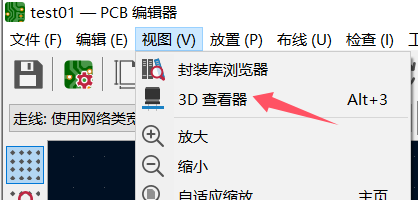

我们看看3d效果。

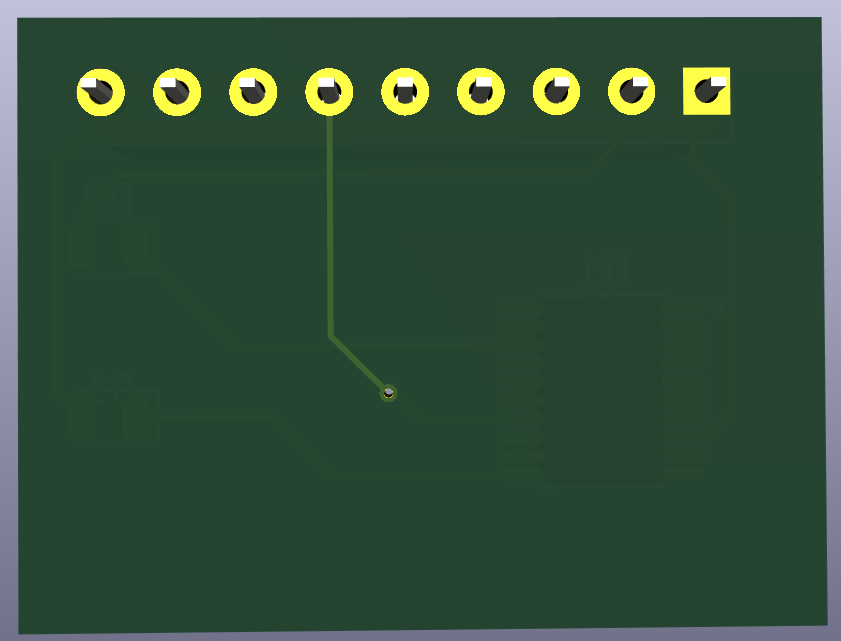

看看背面。
空间旋转。
好的。作为两年前就安装过一次这个工具。
这次我的演示算是温习。后续有时间我将结合自己学习再写几篇具体的操作。
比如很多地方的详细设置啊等等。
具体深入学习的还没有。后面我将作为重点学习。平时拿来画板用用看。
学会基本操作，遇到很多问题可以再搜索答案。熟悉一定是出在手上的。
