元器件的符号只是一种抽象图示块。表明它的功能，名称，多少pin。
实物的pin脚往往是五花八门的。比如电阻来说，有卧式，立式，还有各种贴片。封装不同，意味着是不同的物料，主要是占用pcb的平面和空间不同了。
附带说：有的电路板开发时，为了兼容不同的封装，会做两个封装，如果只安装一个，可以适当重叠起来。他们的脚是pin对pin连接的。就是怕某种封装断货，可以立马采购另外的封装也不影响生产。

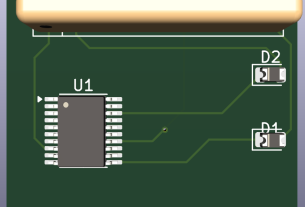

还有的封装，会因为机壳的缘故，比如要一个板子兼容两种外壳，假设一颗led指示灯。有可能在左边是贴片led，在右边又设计了一个立式插件的led。就是为了兼容多种产品（塑壳）。这个就可以在电路图上面做两颗并接的元器件，他们pin对pin相连。放到电路板不同的位置或者是重叠。完了根据实际情况适用。当然这也可以做到封装上面。一个pcb封装兼容两种封装的实物。
封装我们通常是这样情况。
1）标准封装
我们利用软件提供的封装尺寸选择 它的封装形式。
2）标准封装改进版
标准封装也不是拿来就用的。考虑到我们生产工艺，比如LCC无引脚的ic封装，有时为了手工焊接，拆修，故意把标准封装自己改造一下，把焊盘做出来一些。这是在标准封装上面自己修正。
有的封装会把焊盘改的比较圆，比较椭圆，加长焊盘等等。
3）自定义封装
比如增加电流的铜条。还有屏蔽罩，他们就没有统一尺寸。就根据自己的情况，通过cad图纸准确画出封装。很多非标件都需要厂家的图纸做封装库。
自己做封装库我们会放到高级话题中去写。
在这里演示，我们仅仅选择标准的封装。

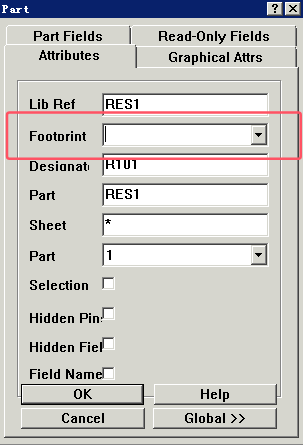

在器件双击，弹出属性，footprint就是封装。
但是这里没有直接选择的按钮。
而且初学者也不熟悉我们要用什么封装。比如一般的直插电阻到底在库里面是什么封装呢？
我们可以这样来操作

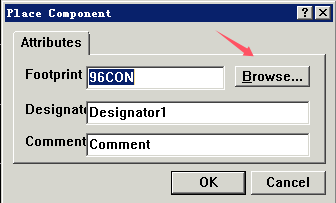

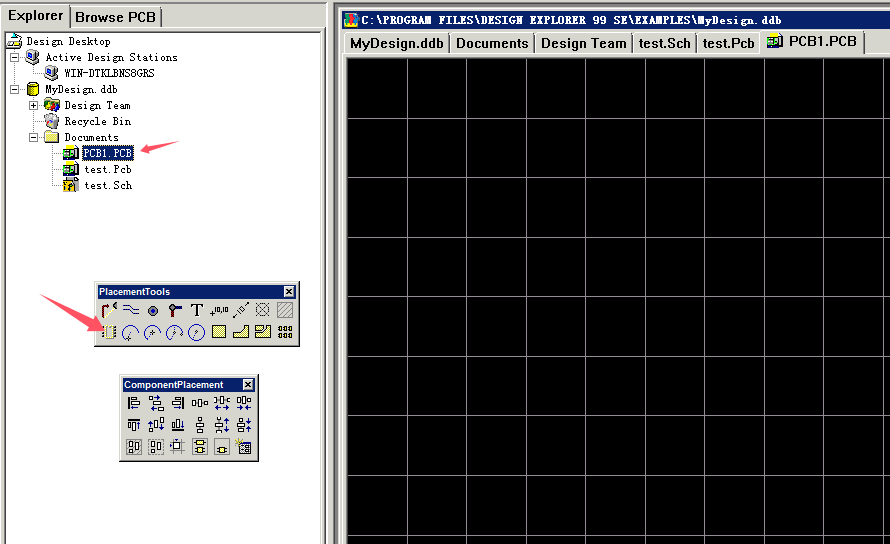

新建一个pcb文件，然后放置封装。就能选择，可以看到系统已经有的定义好的封装了。

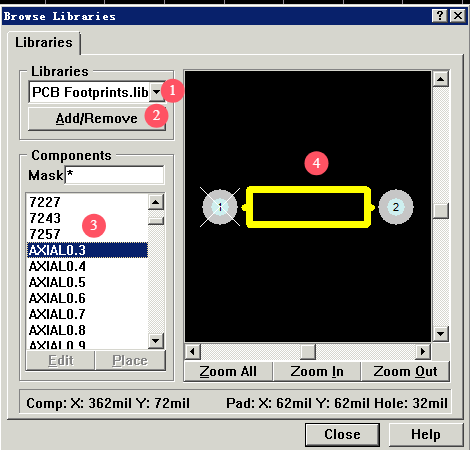

1。选择加载过的库
2。添加库
3。库里面的封装
4。封装预览
作为初学。我们先掌握常用的即可。
比如电阻现在多用贴片0805，0603。遇到比较大功率的会采用1210，卧式AXIAL。
这是电阻，贴片的电阻电容，一些晶振，IC，多数接插件，电解电容，都比较统一了。
像无极电容呢，引脚通常是那么几种，但是不同的容量，耐压（这个关键）就会有体积（平面的外框）会不同。比如在400v 0.47uf为例。不同厂家会自定义这个脚距，而且宽窄稍微有所不同。所以有时要做两种插脚距的封装。
另外像端子这样的统一接口，但是是五花八门的形状，尺寸，脚距。所以具体得按样品确认书机械尺寸来做封装。比如莲花座。虽然对外插接接口一致，但是电路板上面的占用尺寸，脚针位置，尺寸，相对距离都不同。
有的人会说99se没有dxp，没有最新版的AD方便，为什么过去大量使用时至今日仍然有人使用呢？
这是因为，对于电子开发而言，画电路板的软件自然会影响其效率。但是这个画图过程本身也是有经过很多前期的确认工作的，比如一些手工焊接试样。各种模块架空搭接实验后确认了具体的参数，元器件封装。厂家送样确认了。最后到某个阶段才画板试做。看似画板会花一些时间，但是跟整个验证过程，就包括打版焊接后再测试修改改进的整个研发过程比，画板都不算什么时间。除非，非常复杂的板子我们不去说。
我画了一些版，大部分都要仔细测量自己做封装，然后还要特别注意别搞错。所以这个上面花费时间真不是直接双击选择一个封装那么简单。

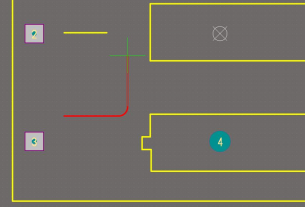

我画了一个电池盒的封装。不仅尺寸要测量和核对图纸。它下面还有一根外露的导线连接，电路上面布局还得错开这个位置不布线，所以封装还有点麻烦。必须在准确位置画上标识，pcb时要放上禁止布铜箔的框。
好我们在sch中都填写好封装，为下一步生成网表画pcb做好准备。
