Advanced Design System(ADS)的学习-01 设计一个简单的三阶带通滤波器

射频滤波

ads有丰富的向导设计滤波器,lna和功放等等。暂且不表。

学习一个最简单的三阶滤波器的仿真先。

仍然以我们之前做的100Mhz中心频率,10M带宽为例。

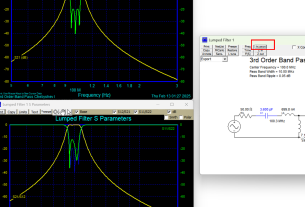

注意,很多教程是在filter solutions中设计再画到ads和Multisim去仿真。其实完全没有什么必要。

还有的教程教你直接在ads中绘图再仿真,这个不叫设计。有图仅仅是sim仿真。

还有画图后再对元器件Tune调优,我不知道这样算不算设计。也许有针对性应用尚未学习。

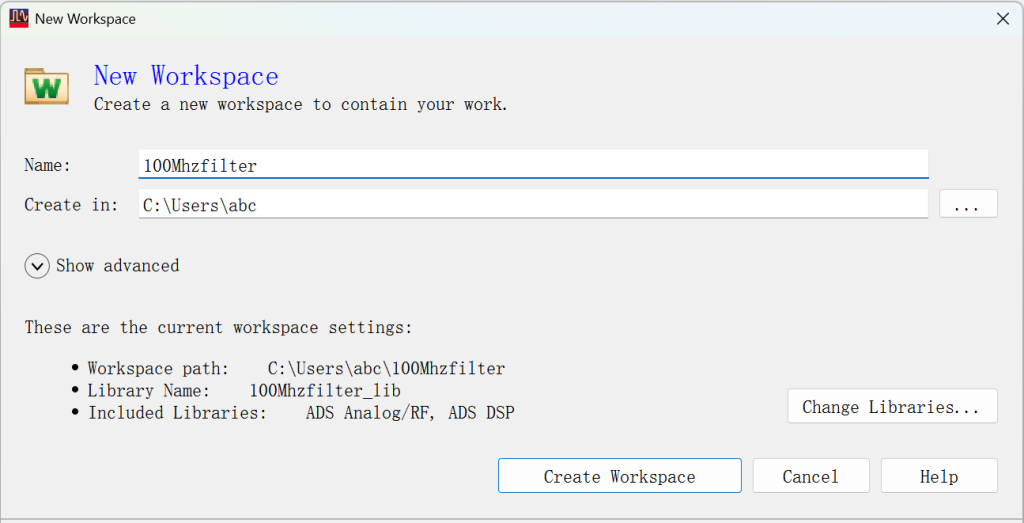

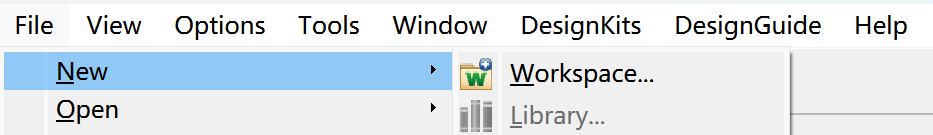

创建工作空间

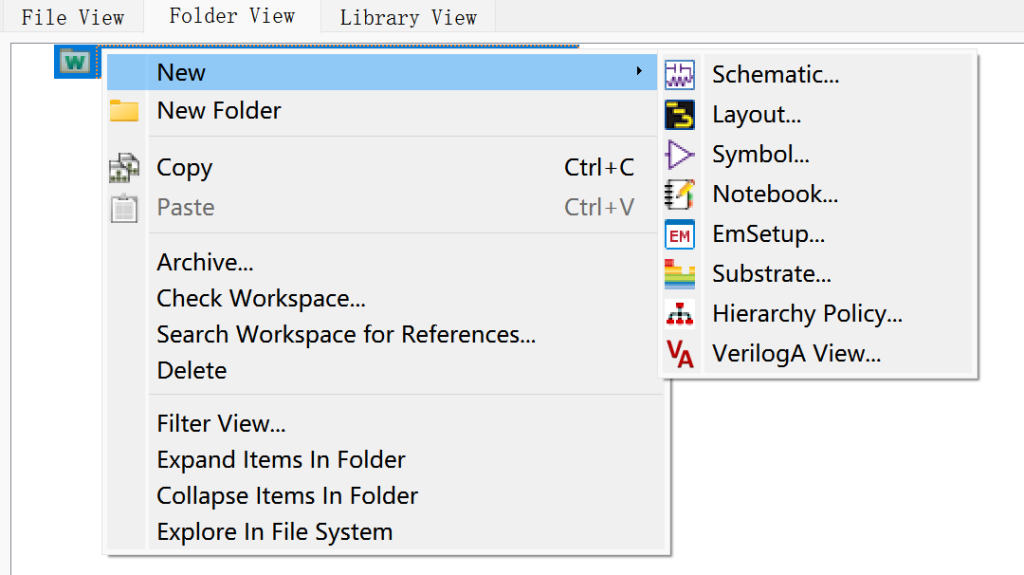

新建原理图

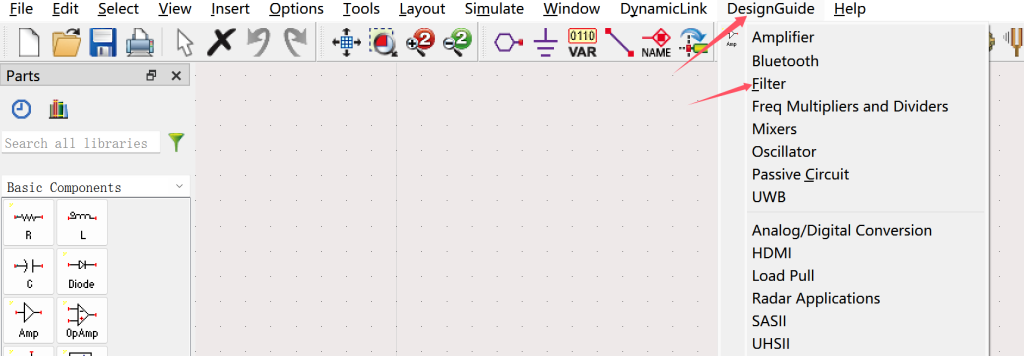

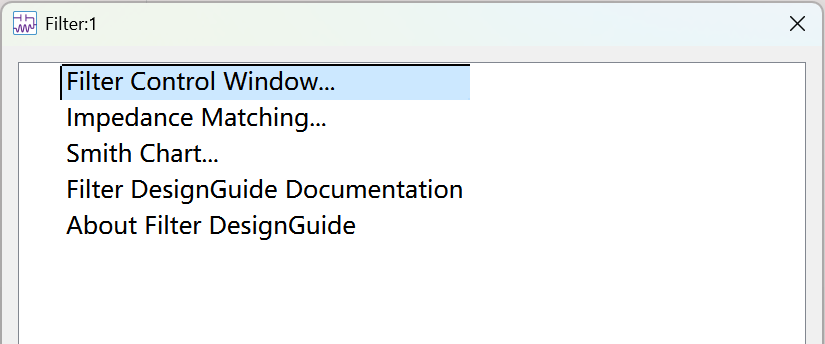

进入原理图设计界面,选择设计向导中的filter,正式进入主题。

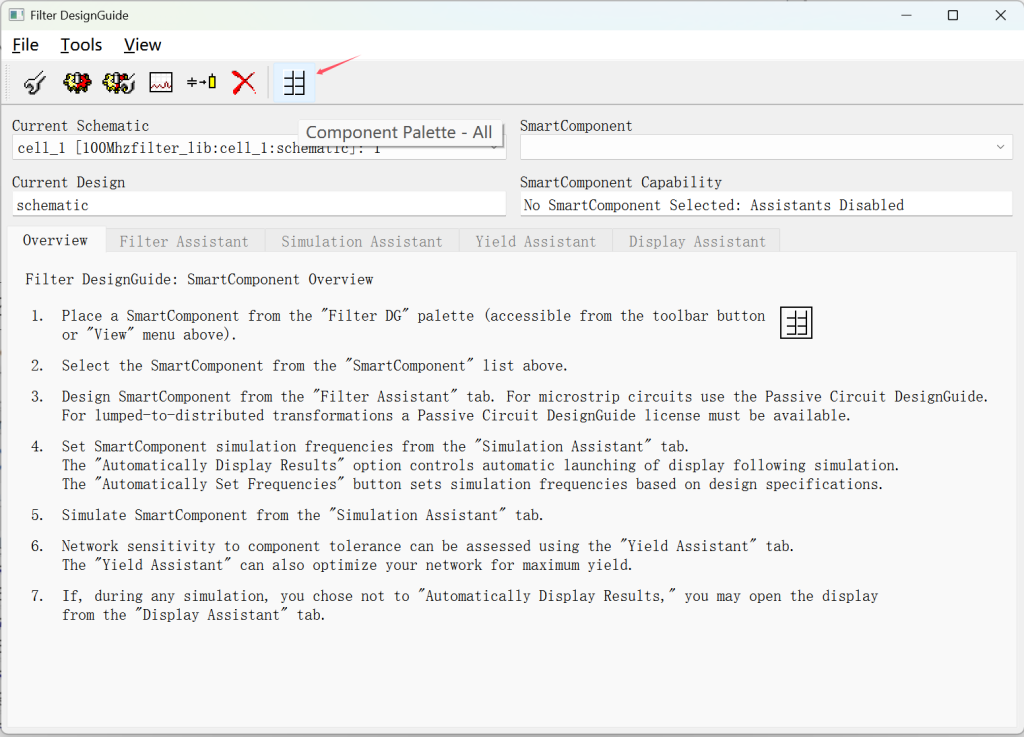

显示所有的滤波器组件:

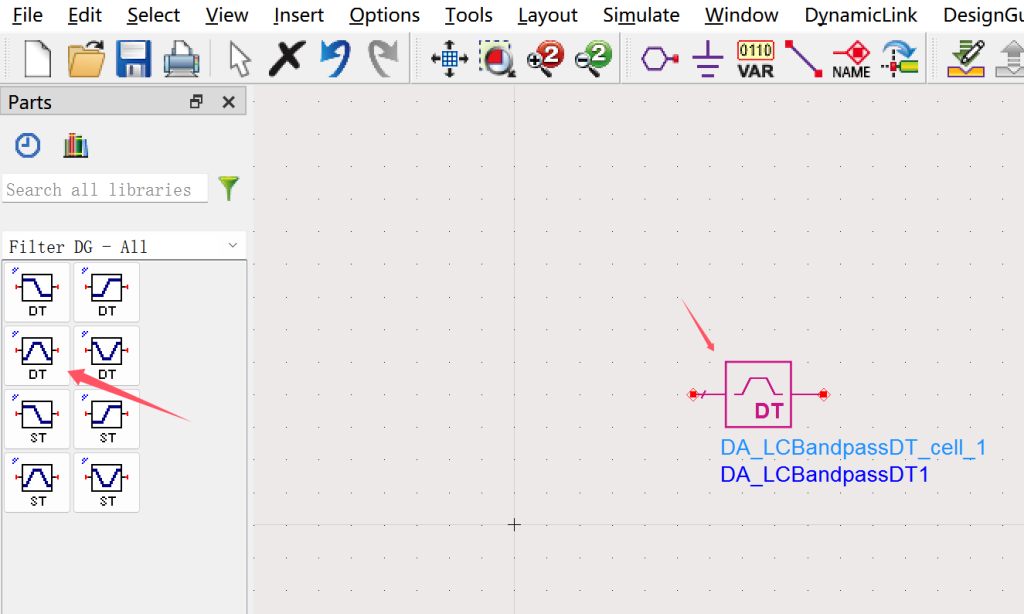

放入一个滤波器

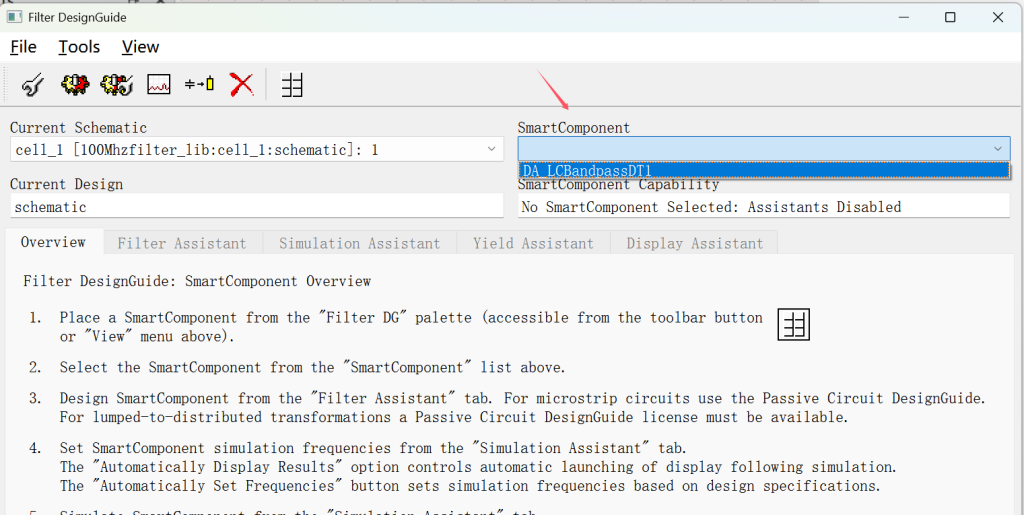

回到滤波器向导界面,继续操作,在Smart component中选择刚放入的组件。

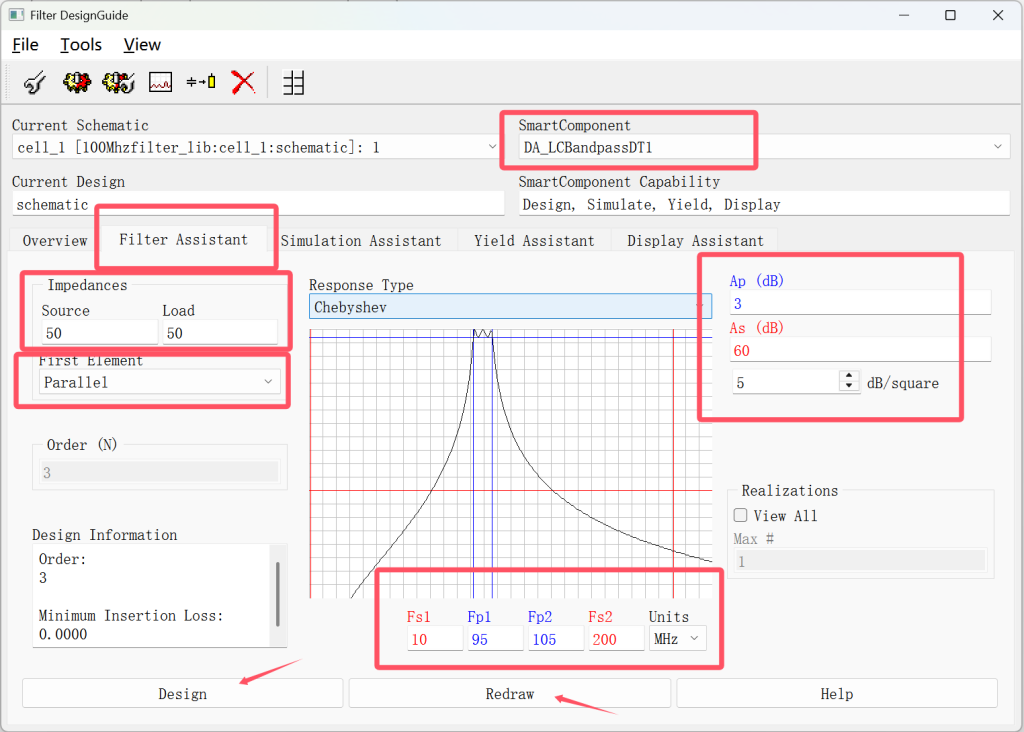

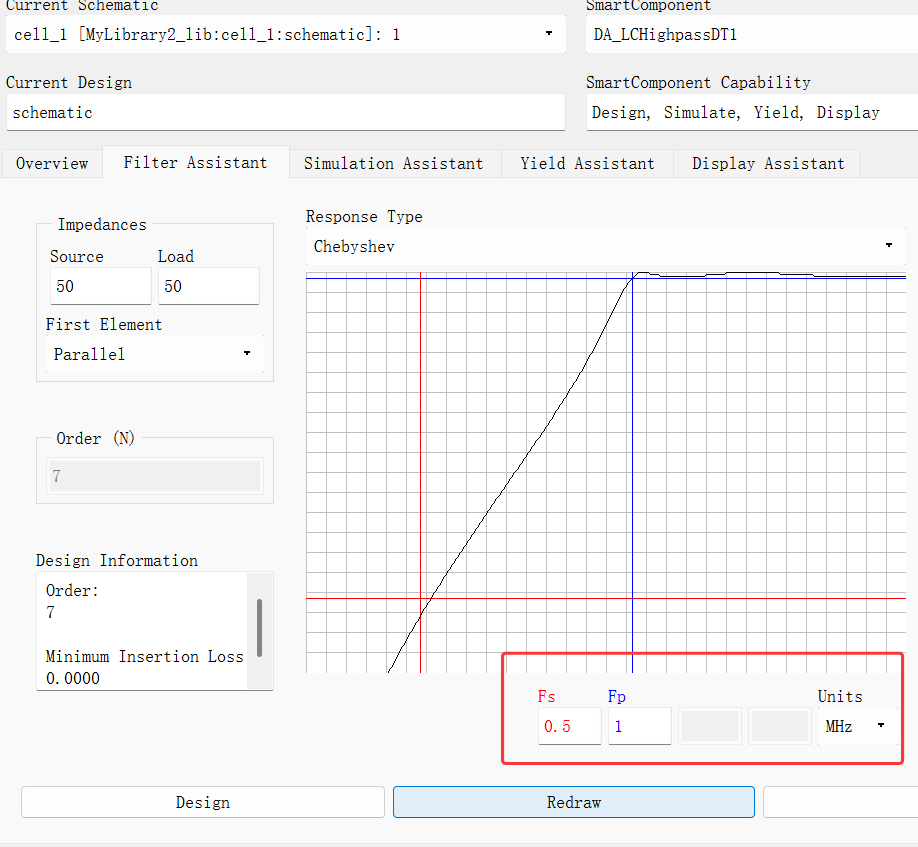

下面的向导标签页切换到第二个filter Assistant

我们曾经熟悉的,在filter solutions中见过的一些参数就出现了。

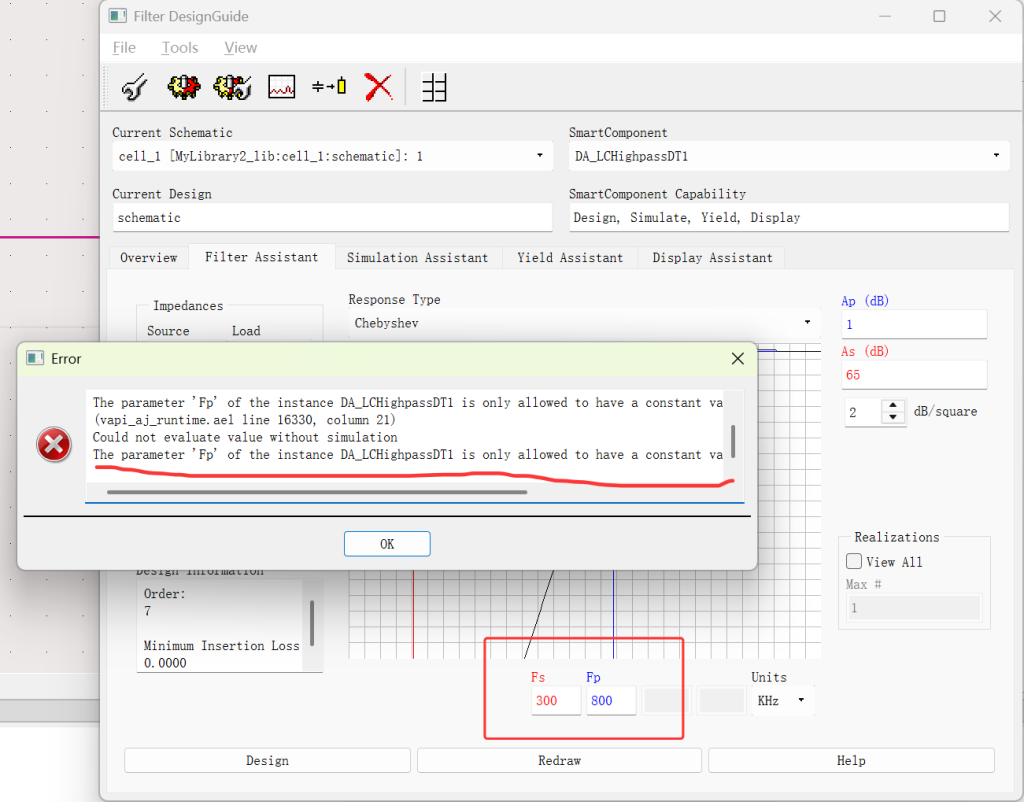

根据我们的具体需要设置好参数。这里唯一的是没有显示s11曲线。这个需要到仿真页面才能看到。这是比较麻烦的地方。点design

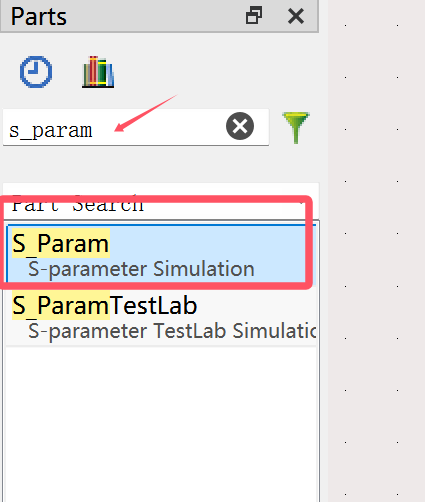

在电路图中左边搜索过滤出s_param模版。

插入电路图中。

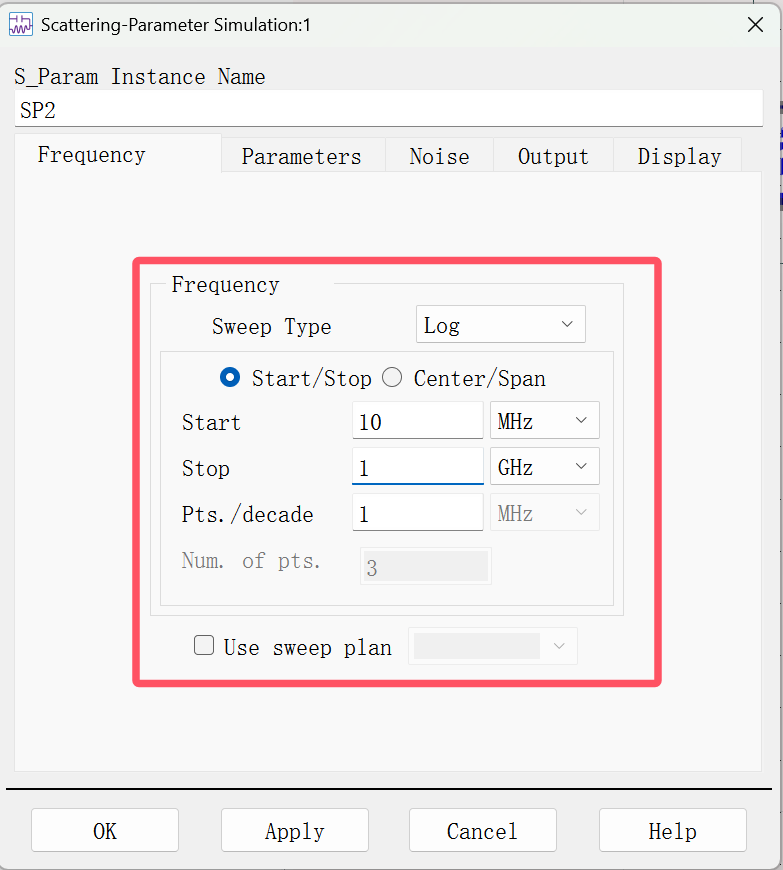

然后双击修改仿真的s参数

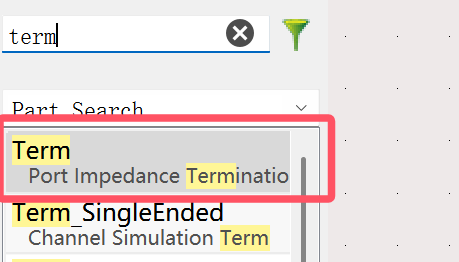

在组件过滤器中搜索出term,插入电路中的过滤器的输入和输出。

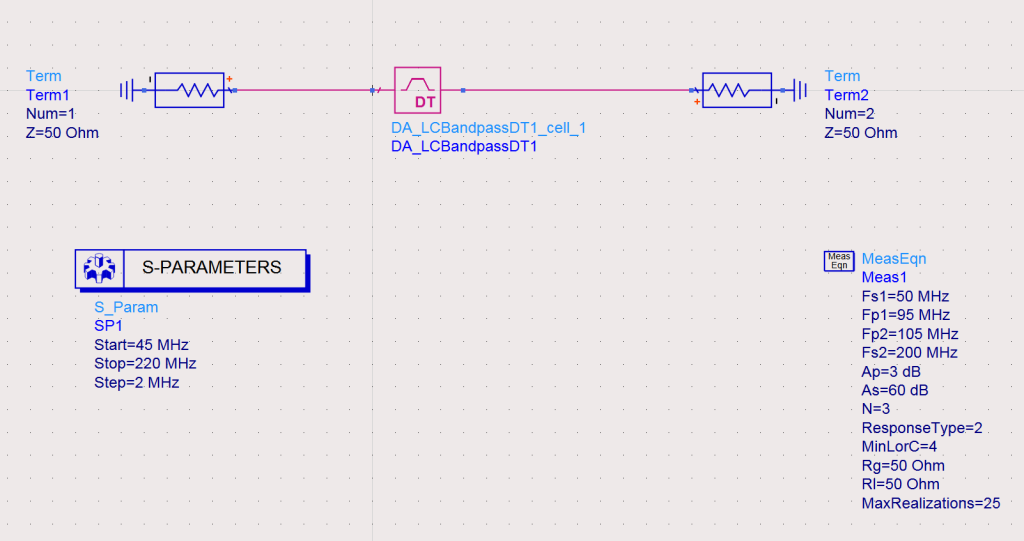

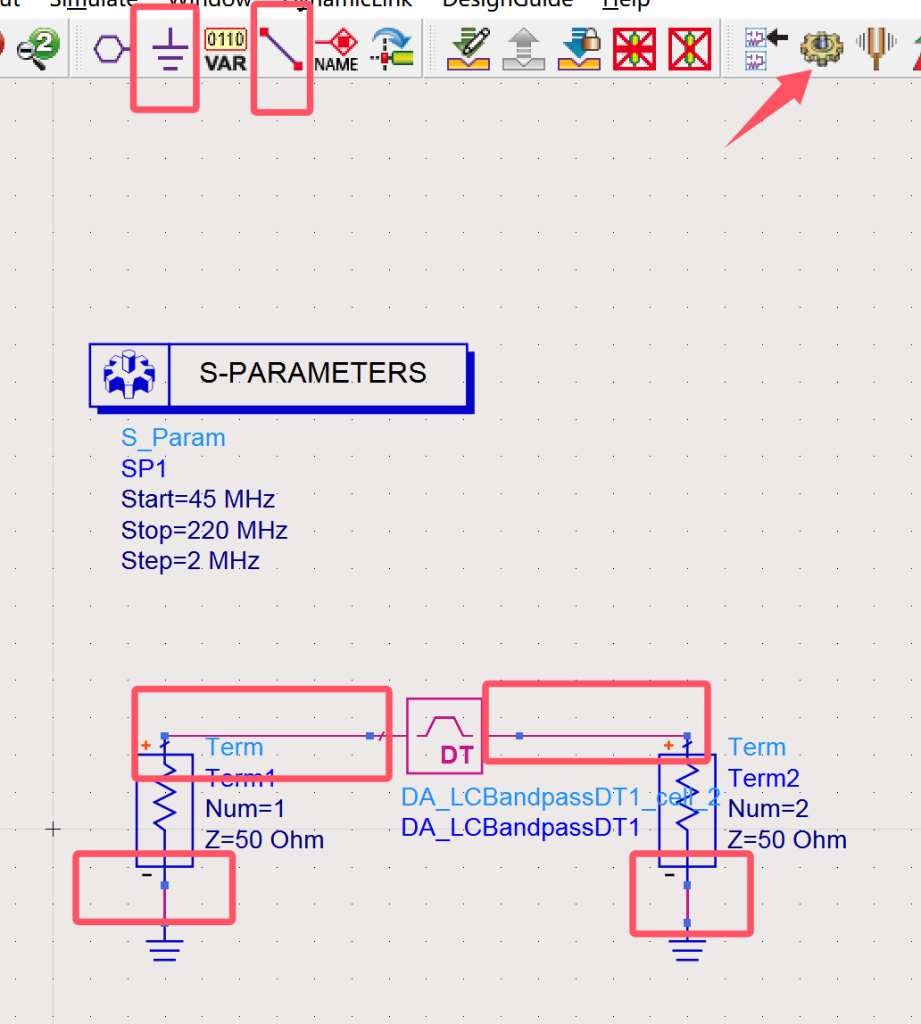

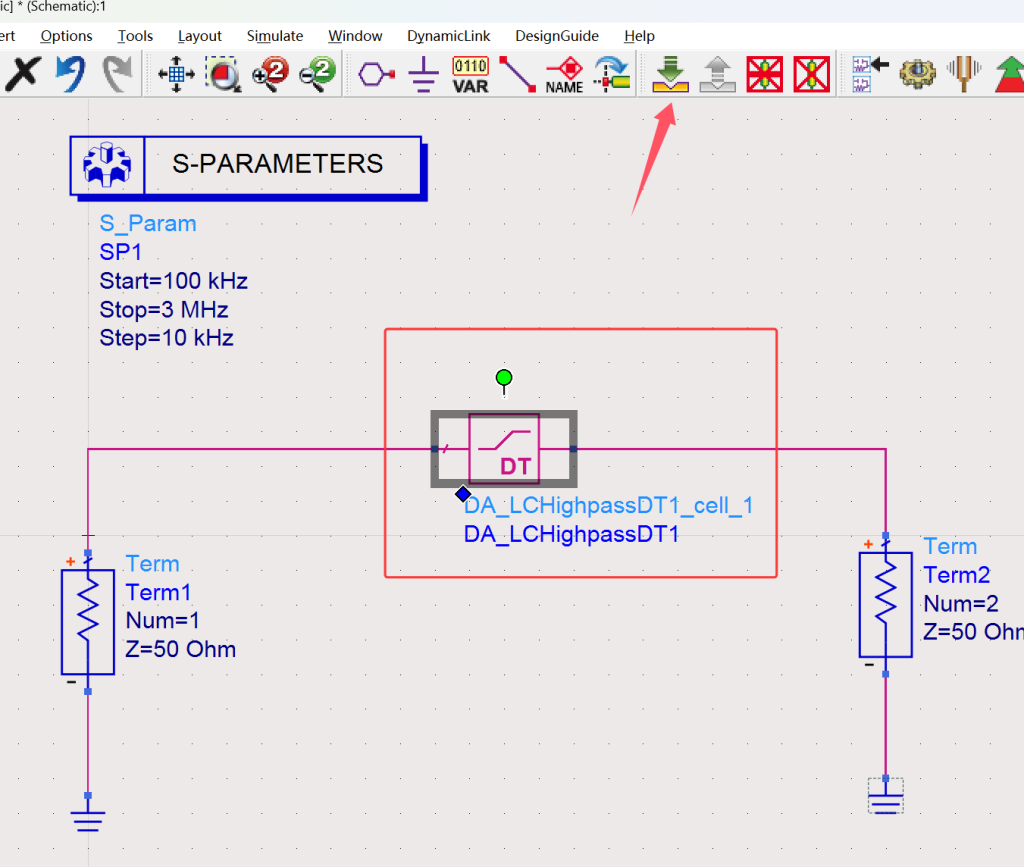

工具栏接地图标点一下插入电路图中,然后点导线按钮,用导线连接。说了一大堆,忙了一大阵,我们得到的不过就是下面这个图。

我们点这个图标。进行仿真。菜单里面也有仿真菜单,快捷为F7.

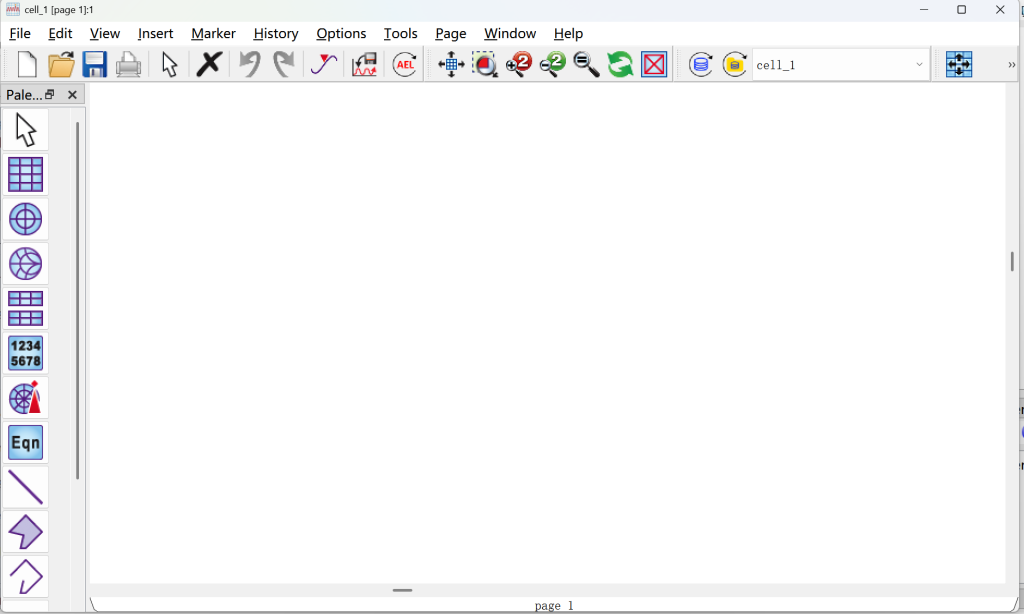

仿真跑完了会出现一个空白的窗口。

这是因为我们还没有告诉它,我们需要从什么就什么角度看。这就是专业软件,步骤非常多,非常严谨繁复。

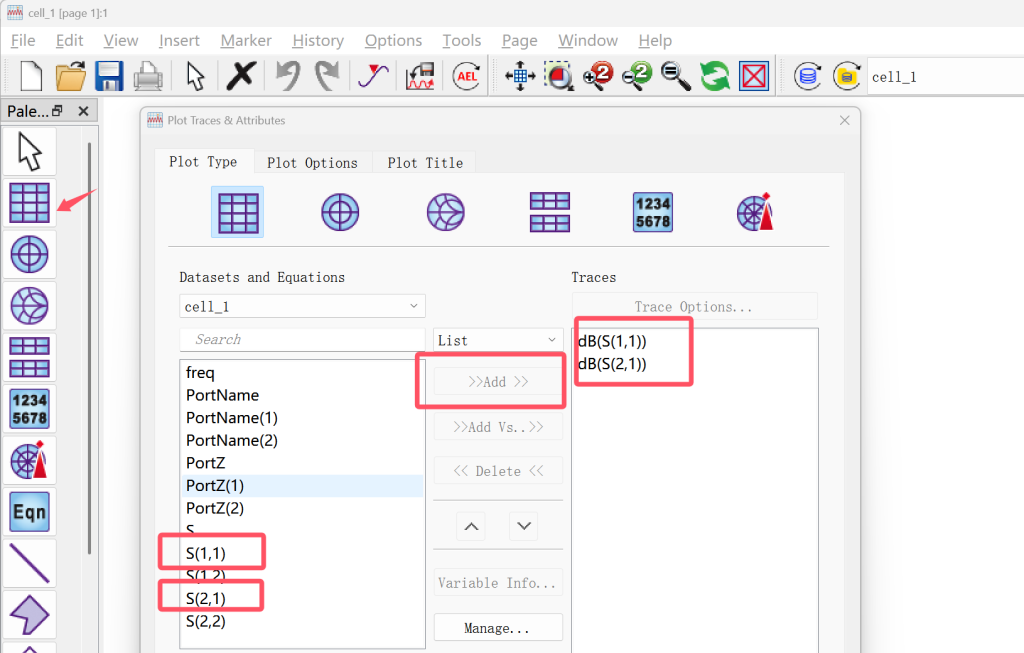

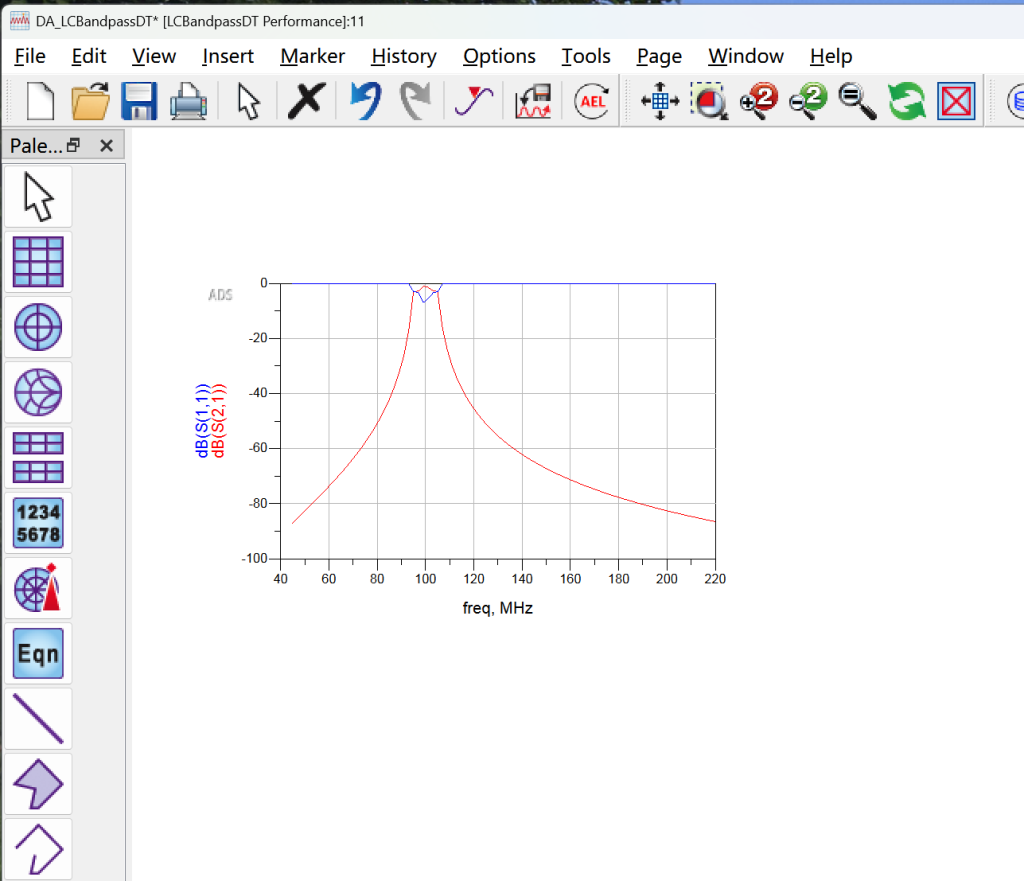

左边选择第一个图标,就是我们常用的s参数查看方式。将s11,s21参数放入。

这是一种仿真的方式。

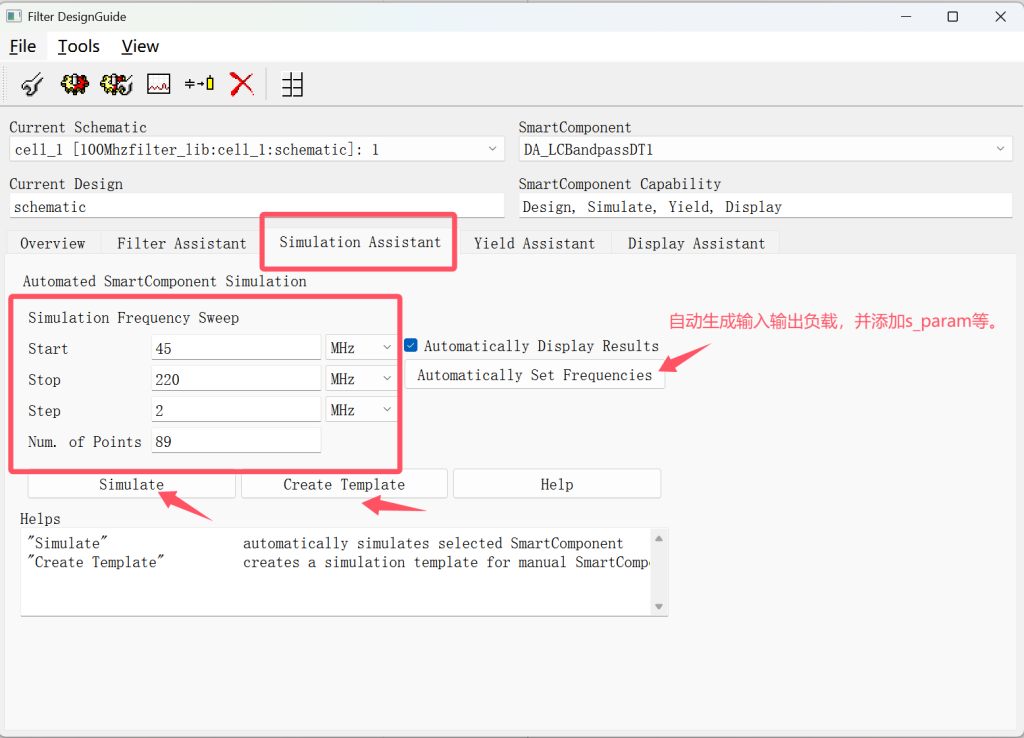

另外在设计界面的第三个标签页,直接有仿真向导。不外乎设置好起止参数,点数。就能仿真了。比上面的方法还更简单。

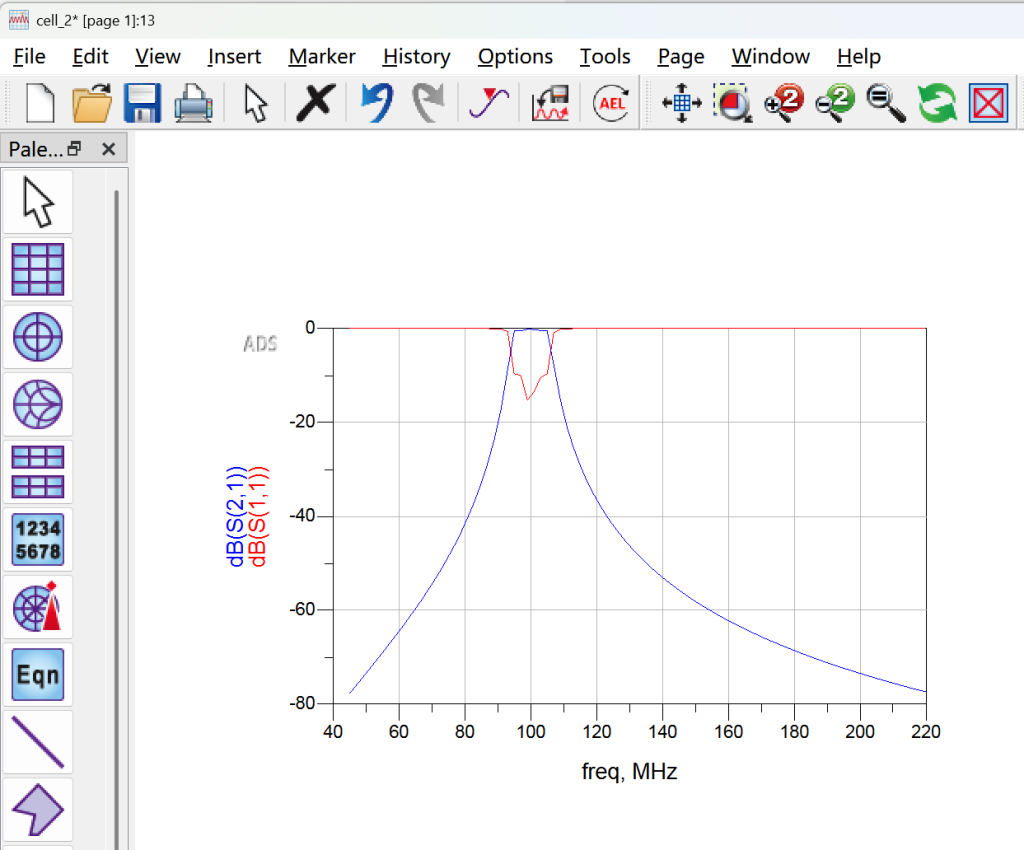

最后显示

总结:软件够复杂,劝退模式。

功能很多,比如设计amplifier等等。

后续我还将学习耦合线滤波器,发卡滤波器等等。
