分布式的滤波器适合频率高，分立元件体积太大不仅难于制作值比较小的元件，而且分布的参数让情况变得很复杂。

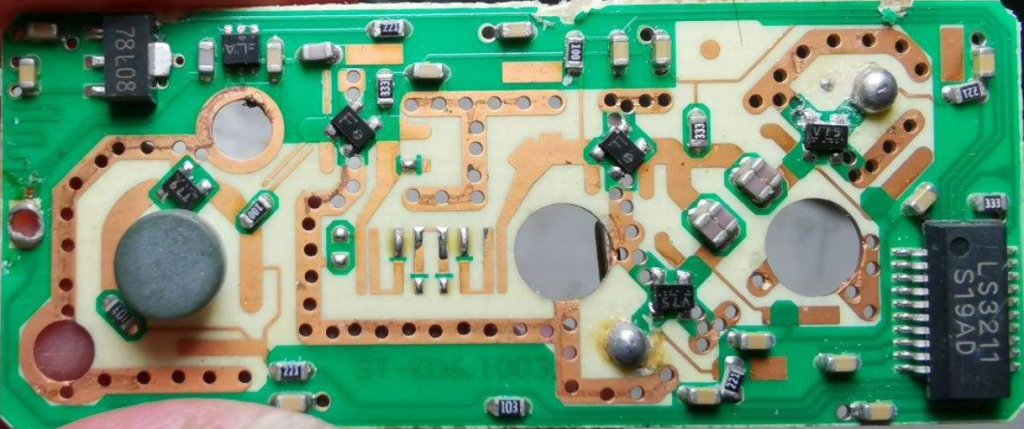

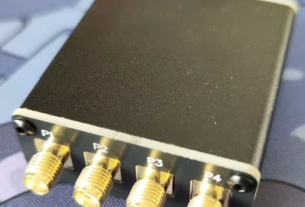

比如：卫星上变频，也就是卫星高频头，频率高达10G，电感和电容都难以使用传统器件，自制也非常困难。下图是一个ku的高频头：

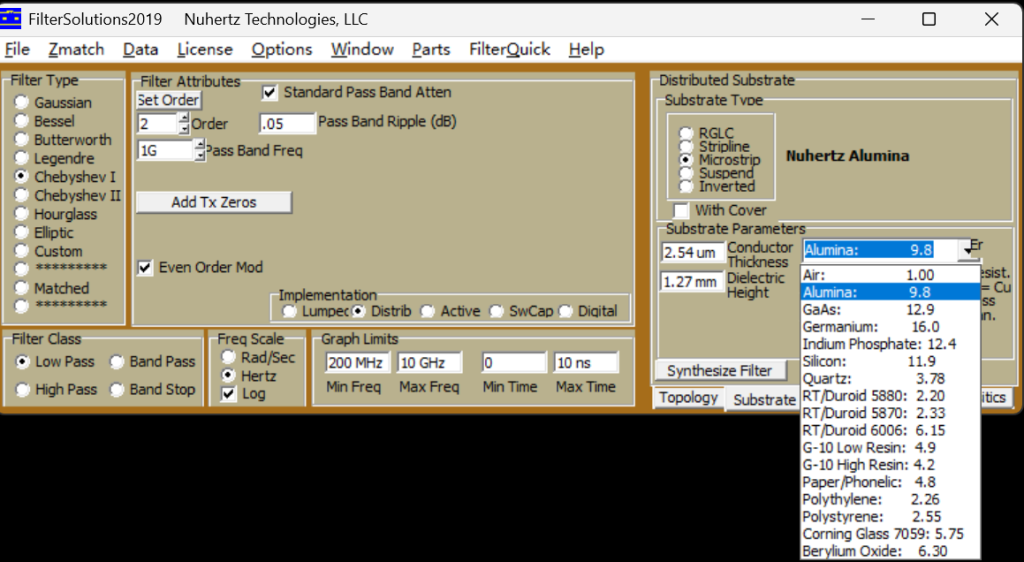

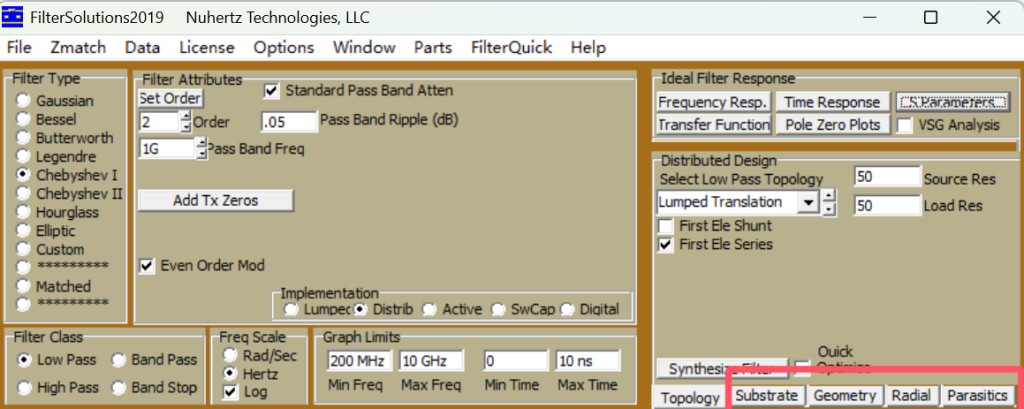

首先知道哪里设置电路板的参数。因为分布式是基于电路板的分布线路。
比如设置电路板的Er值，因为每个人在厂家打样采用了不同的电路板材质。
Er值，厚度，敷铜厚度是三个最基本参数。在设计图中有直接显示出来。

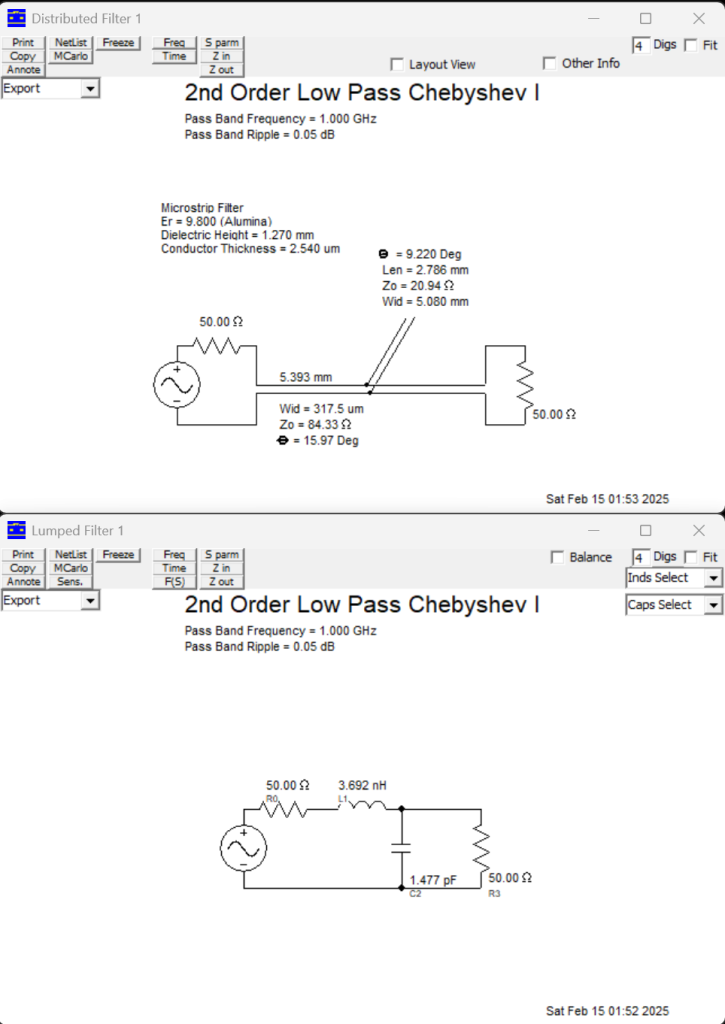

我们如果不熟悉，可以先选择分立元件，生成电路图，再点分布式，生成电路图作为对比学习

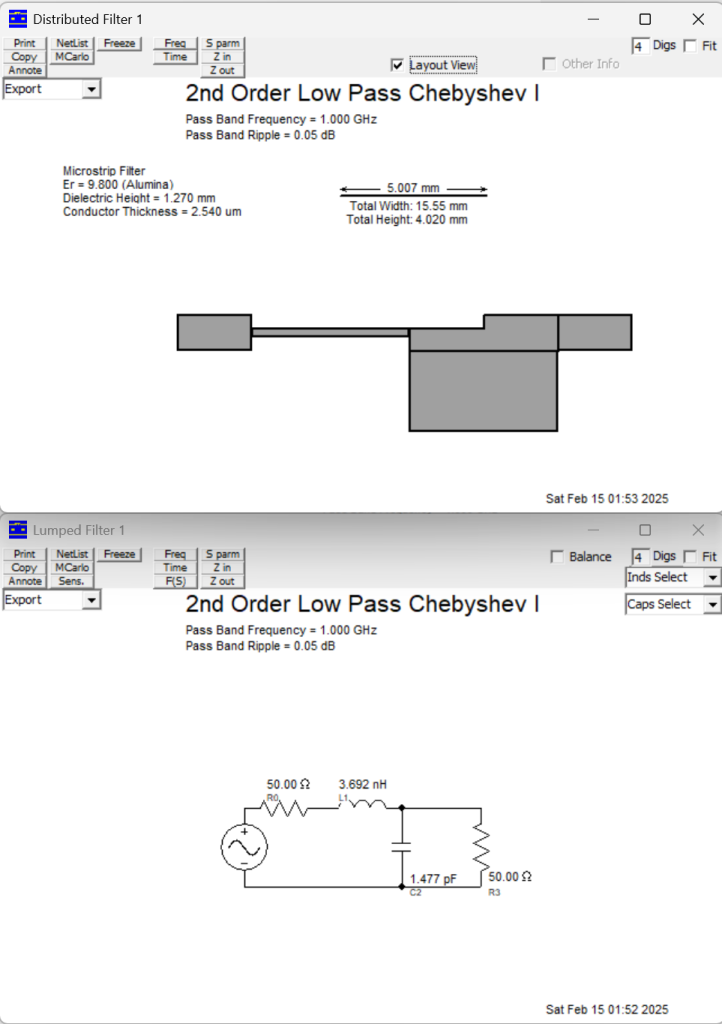

我们点Layout view按钮打钩。
我们看到，L等效为比较细的铜箔，C等效为面积比较大的与地开路但是垂直相对形成的平板电容。

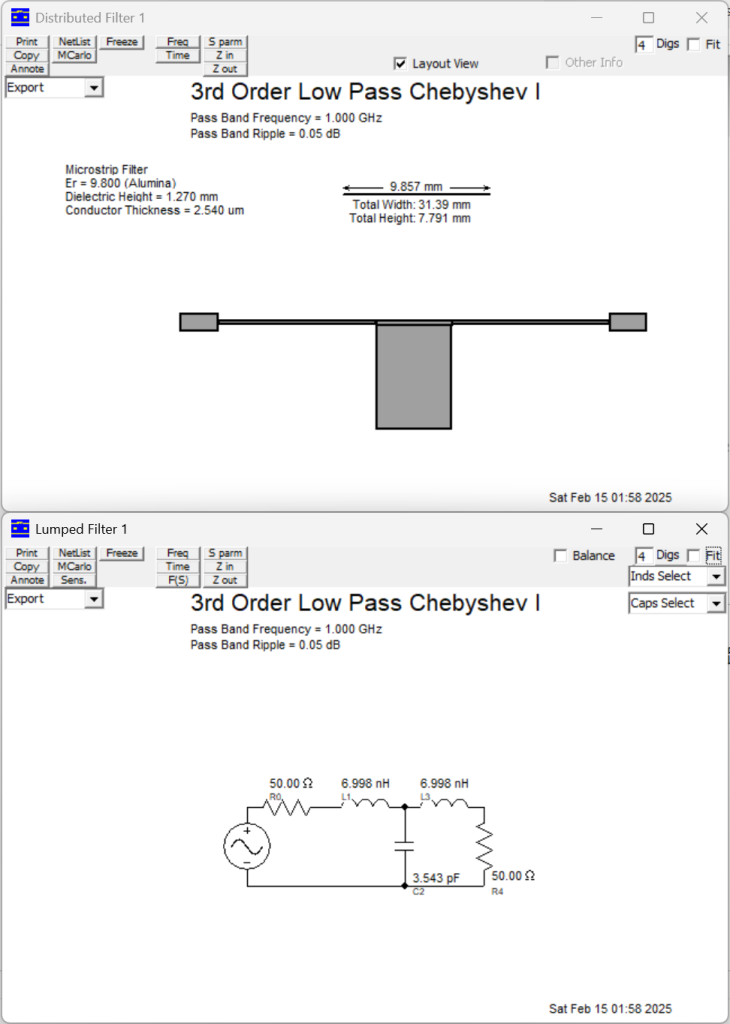

我们再设计一个三阶的滤波器
这个图看得更明白了。两端是细的铜箔电感，中间是一块面积比较大的对地形成的电容。
在结构上，是和分立集中参数的元件先后顺序是一样的。只不过，分布式是把元件在pcb上面展开和铺开了。
因为pcb采用光刻制版技术，所以可以制作相当精度的电路板，问题只是在于准确性和量产时的可重复性了。
我们可以设计频率比较高的分布式滤波器。
设计稿最关键的就是几何尺寸，在上面的例子中，主要就是长方形，所以就是len和wid，长和宽。

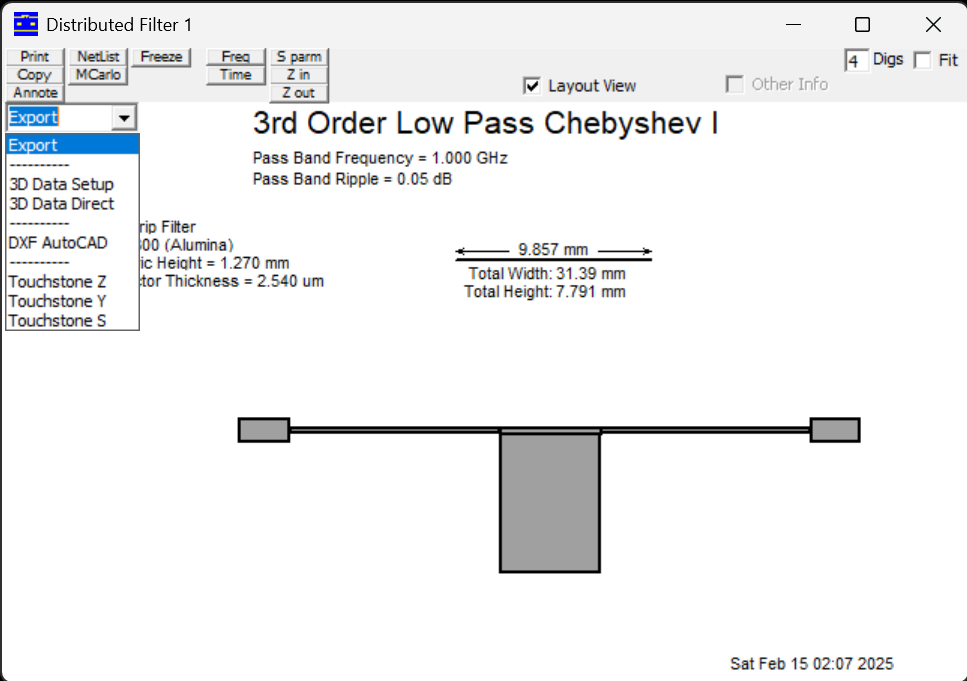

设计好的版图可以直接导出dxf

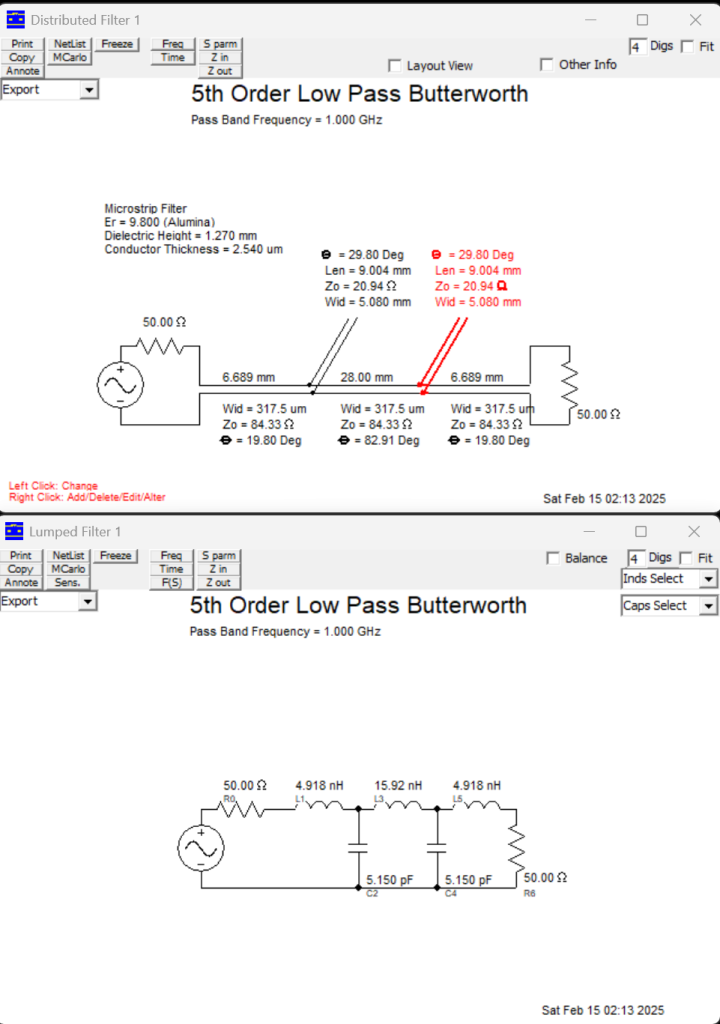

我们再设计一个5阶的

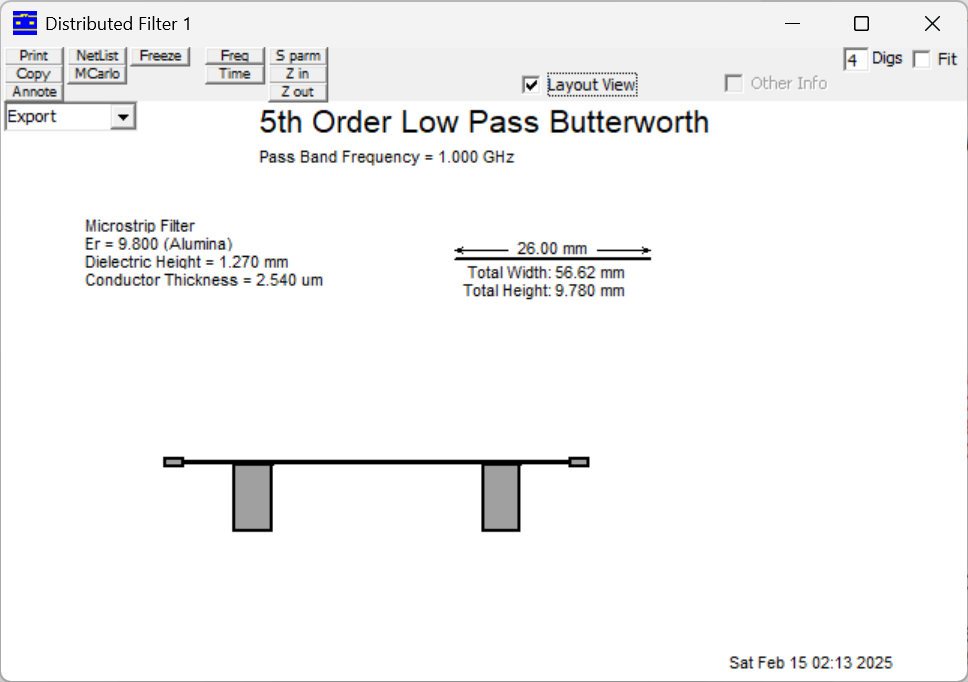

看起来比较复杂，但是显示为版图就比较简单
对比分立元件我们直观感受到，两端两个电感是一样的，两个电容是一样的，中间的电感比较长，将近两端电感量的三倍。
留下问题：调试阶段，如何对电路微调？ 生产阶段，如何保证量产的元件准确值？
