我们知道元器件有系列，仿真值不是真实值，我们取标准值后，会与仿真理论值相差太多。
问题1）中心值的相互积不变的问题。

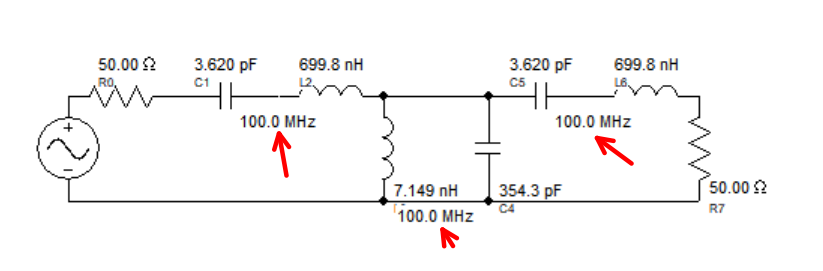

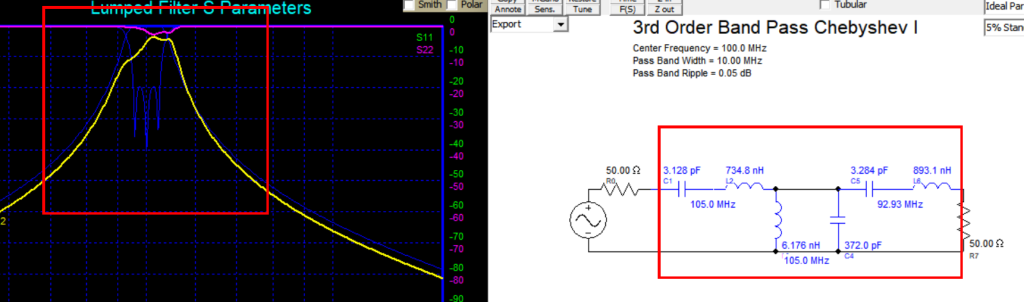

我们看到下图中三个中心频率都是100Mhz。

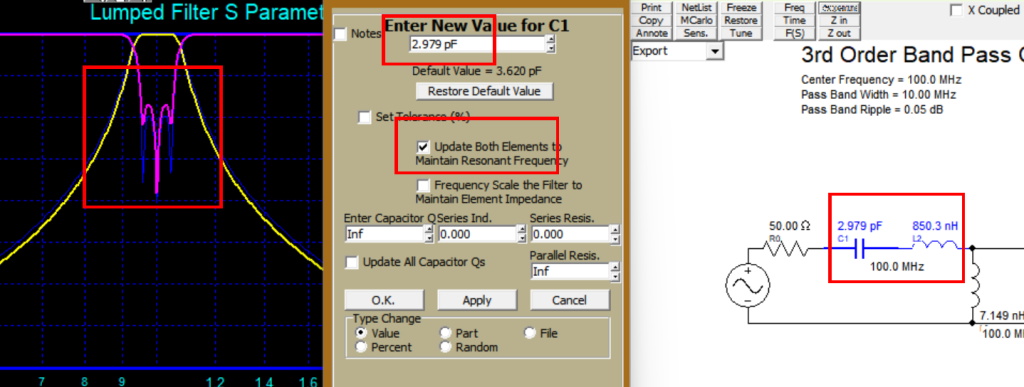

当我们调整元器件值，比如电容值时，可以锁定L的值也同时变化，而保持中心频率不变。这样我们的曲线会尽量在一个频点上面。我们看到。改变电容后的中心频率仍然是100Mhz。而且s11的曲线变化是对称的，没有出现左右不平衡的问题。当然这是理想化，我们仿真完全可以这样干。
问题2）实际值焊上后，曲线可能会变得非常离谱和难看。

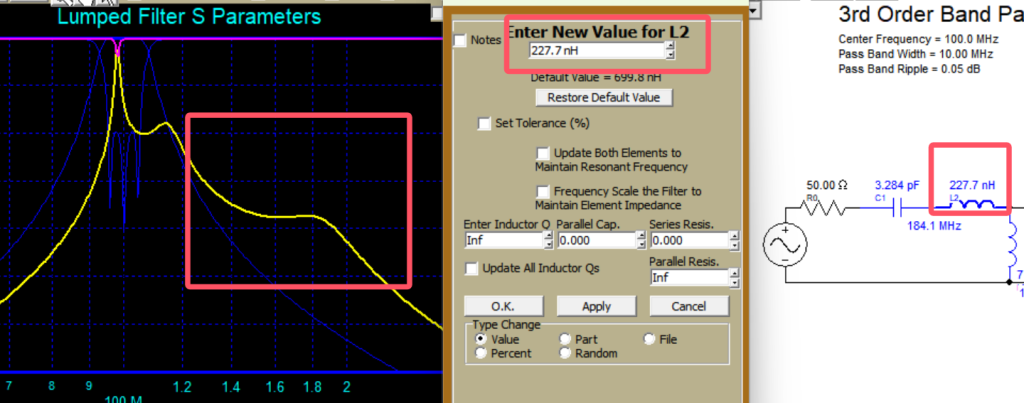

我们来模拟一个，电感电容都便宜理论值比较多。
问题3）实际操作中我们如何调整元器件。

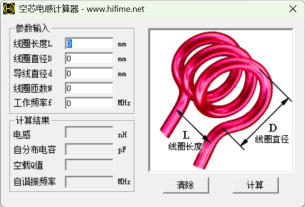

我们主要固定电容，调整电感的匝间距，如果调整不到，比如拉开都倒到电路板还不行，就要减少匝数了。也可以缩小线圈外径了，电感值太大了。反之，如果都密绕了电感量还不够，就要适当增加直径或者增加匝数了。体积满足下尽量保持D/L比最佳，而且间绕减少分布电容，提高Q值，提高阻带的最大抑制。
当电容电感不关联调整时，各个调整时（比如我们调试时，都是调一个观察变化），积决定单个组合的频率点。如下图，有个频率点往右串。

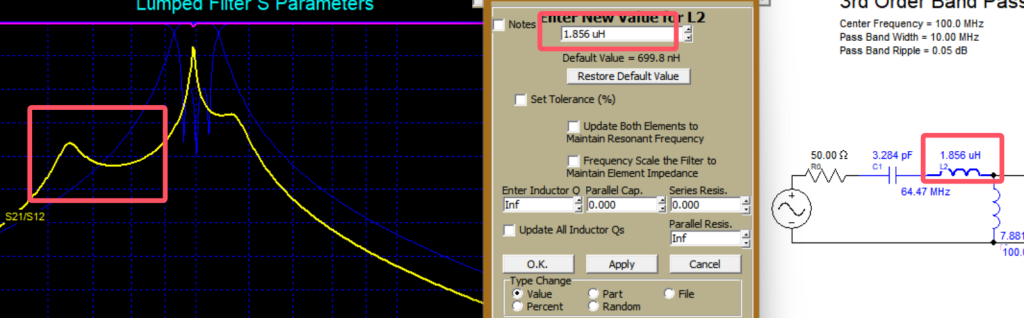

如果电感值偏大，频率点会往左跑。
而如果几个频率点都不重合的话，s21曲线就无法保持中间的通带了。同时s11也看不到了。这就是直观的感觉，也是最开始焊接上去首次测量的不忍直视的效果。
调整方法：
1）首先应该调整到中间凸起，先保证通带好。
2）细调到s11好。s11在通带内衰减小，而且要宽。对称。
3）s21的衰减最大最好
4）细调到s11也最好。
