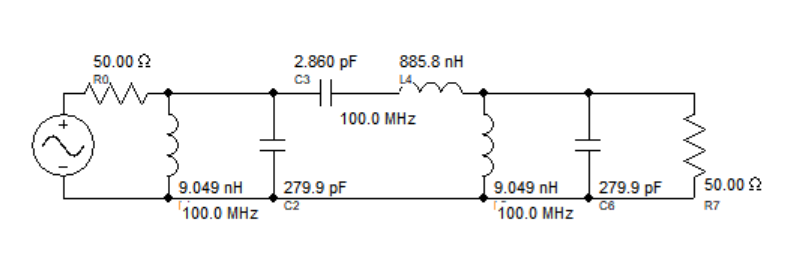

比如这个电路，

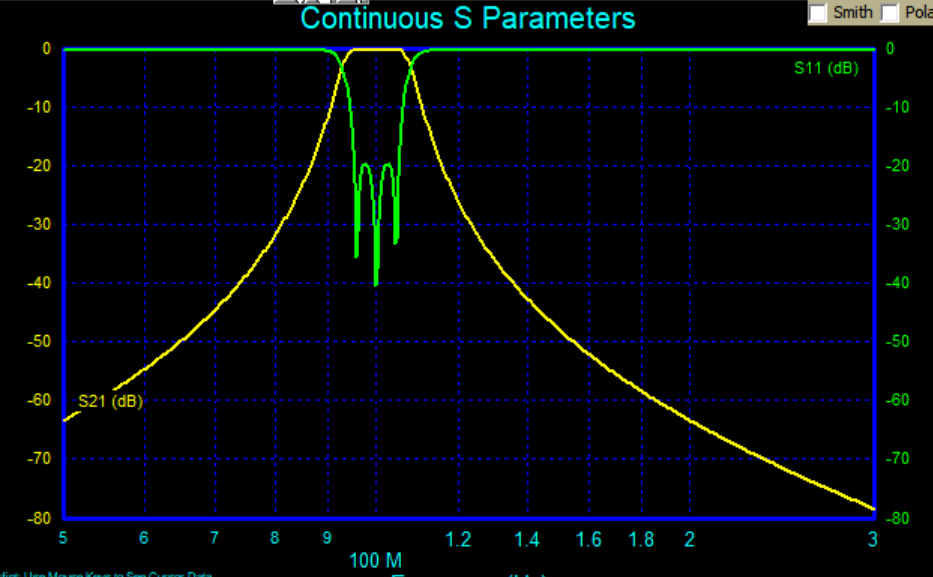

我拿来过滤出纯净的100Mhz信号。
是一个简单的练手滤波器。
问题1）第一个元器件是并联还是串联
这个是不是对IN、OUT的信号耦合有关系？？？

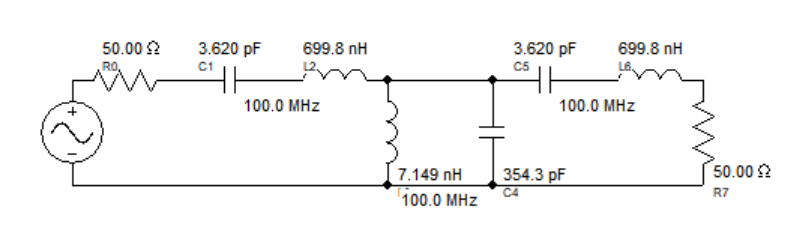

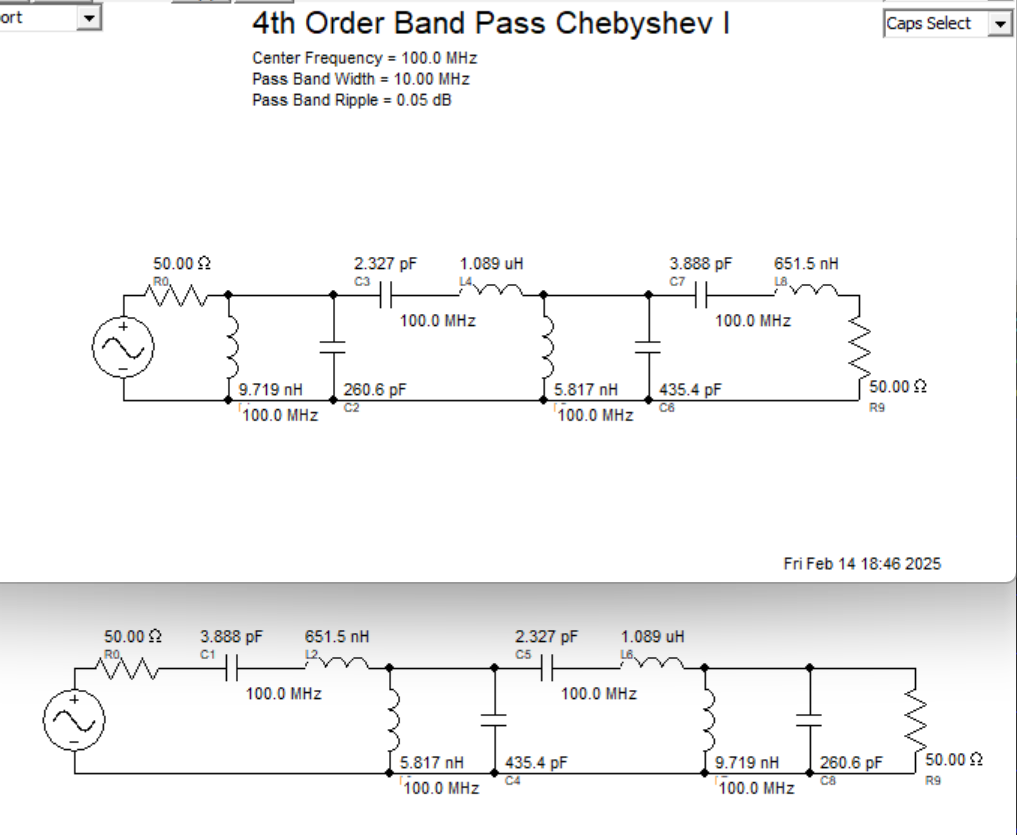

比如上图1，IN OUT直接有四个元器件。图二只有2个。
这个图是4阶，从结构上看就是左右颠倒了一下而已。似乎就没有什么差别了。
思考中。。。具体制作中再总结。
问题2）元器件的标准值。
我们一般是固定电容而调整电感。也就是电容要使用标准值。
比如这个2.86pf，我们用多大的呢？3pf。差了多少呢？这曲线最终出来得偏差多少呢？曲线能完美吗？
比较大的电容，比如33,68,100pf我们得取标准值，或者两个并联？
如果是很小的值，比如2.86，我们可以买0.1pf系列的小电容来用。
如果要细调，势必单个电容是不行的。思考：想想我们本振电路的电容，既有并补偿电容，还有串垫整电容，才能做到统调。
问题3）分布电容电感的问题，比如2.86pf电容，我们接一个3pf。因为有误差可能是3.3pf。如果我们接2pf。最终可能是2.5pf。因为比较大的电容可以5%, 3%,1%.而几个pf的。它的误差标注是在0.5pf或者0.25pf。就是说标称值，测量值，理论仿真值，最后焊接后的等效值。都不会一致。
问题4）电感量，比较小，用空心，比较大，需要磁芯，为了提高Q，匝数还不能太多，但又要准确。另.外匝数少，又无法精细调整电感量。比如AL：每匝1uh。你绕线就无法精确到0.1uh的误差。
这就可以想象，固定电容，调电感，必要时如果调不到，必须修正电容值。
问题5）平衡输入输出和单端接地输入输出形式。我们转一个就知道元器件的值是怎么拆分的了。

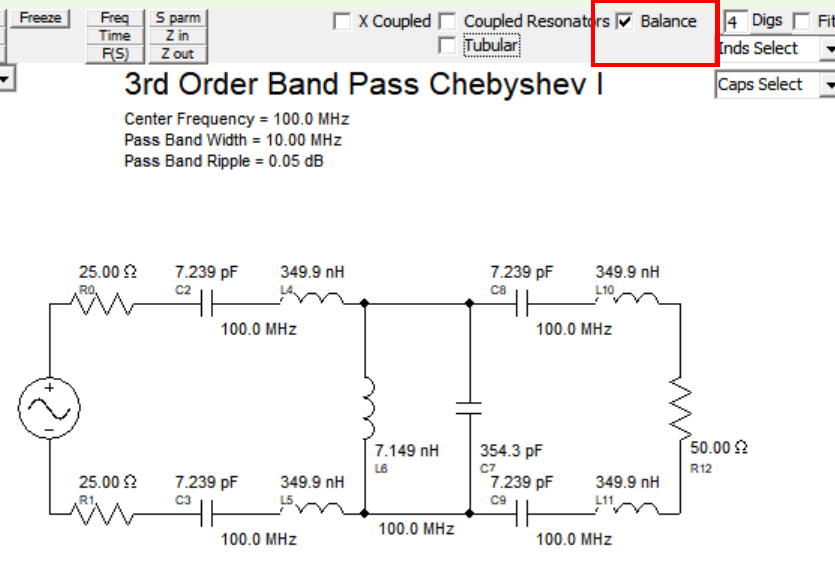

如下图：内阻变成了上下对称，并联电路的值不变，串联电路上面的电容变成了2倍，电感变成了1/2。
当然了。你也学习到了平衡转成不平衡时，值应该怎么变化了。之前我完全不懂。
问题6）元器件标准值

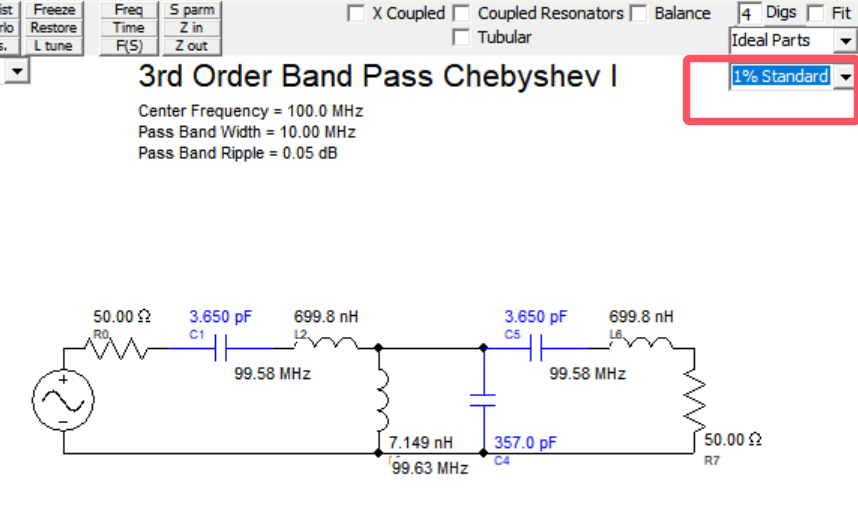

我们选择电容标准1%。但是看到这个值为3.65pf。其实是买不到的。

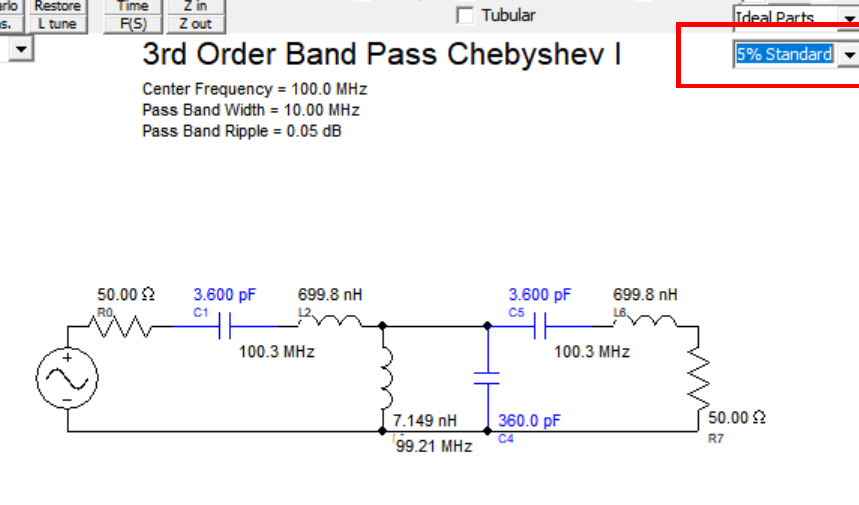

如果选5%的。
差别倒不大，但是会影响特性曲线。

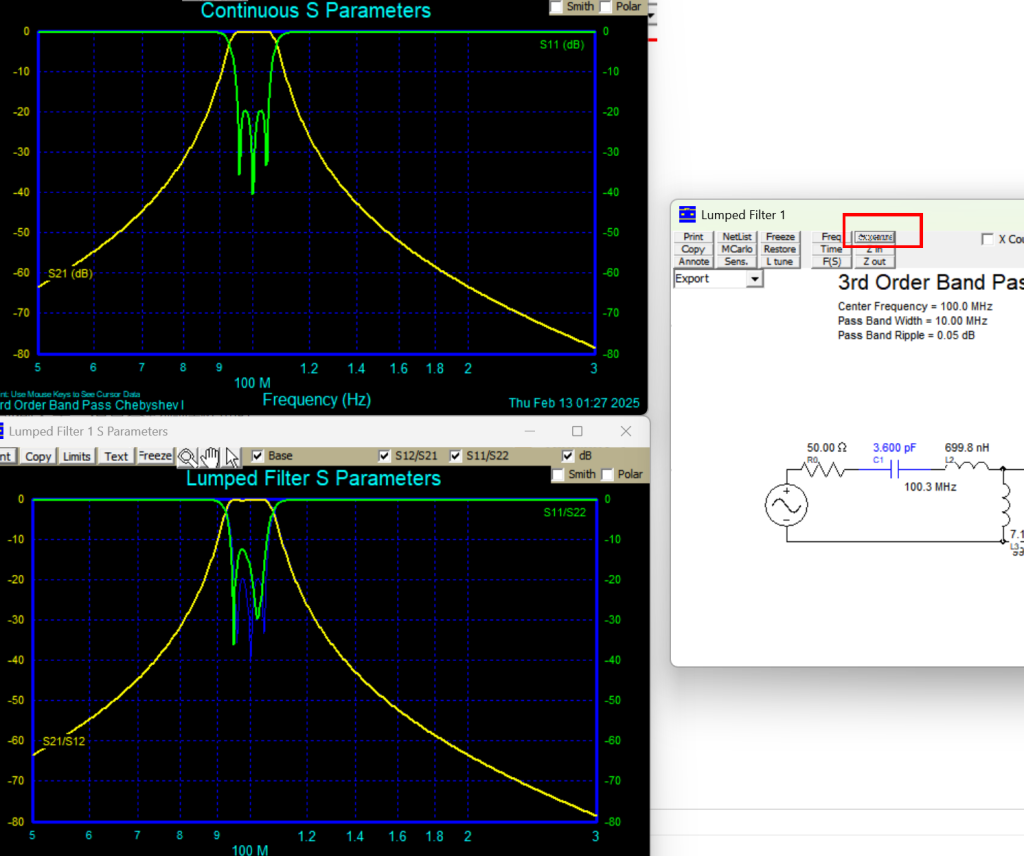

我们点电路图上面的s-parm来看看改变元器件值为标准值之后对曲线的影响。
可以看到。影响了通带内的s11的最大值。就这点改变，s11从-20改变到了-12左右。
问题7）如果实际的元器件我们没有那个标准的值呢。元器件的值差的很多的呢。

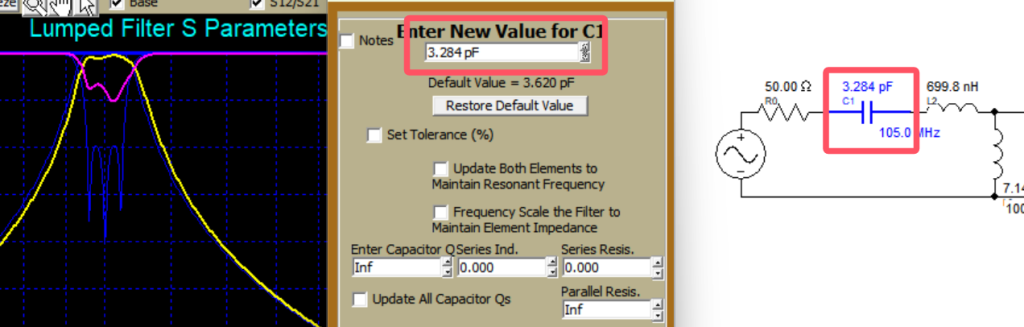

我们来模拟一个，我们双击电容，可以修改值。可见，如果值差的很远，这个曲线会变得不堪直视。
下一篇，我们写一下如何在仿真时观察值的变化和调整方法。
