测试一个2.15G（实测2.19G）腔体滤波器参数

弄到一个腔体滤波器来测试一下它的参数。

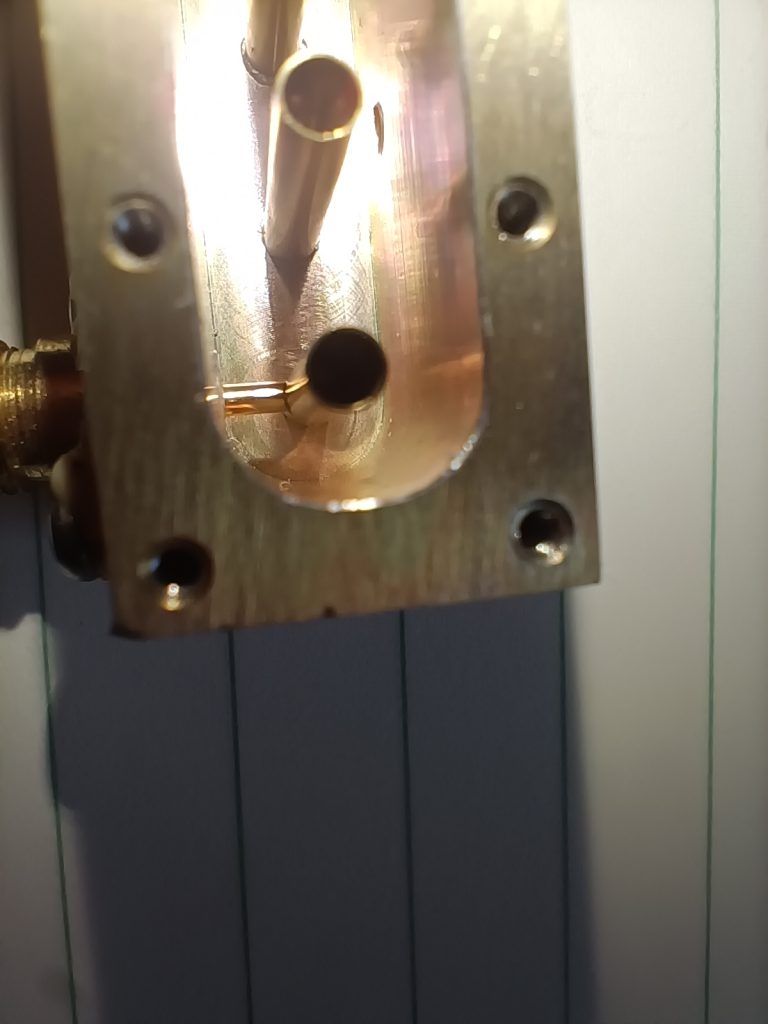

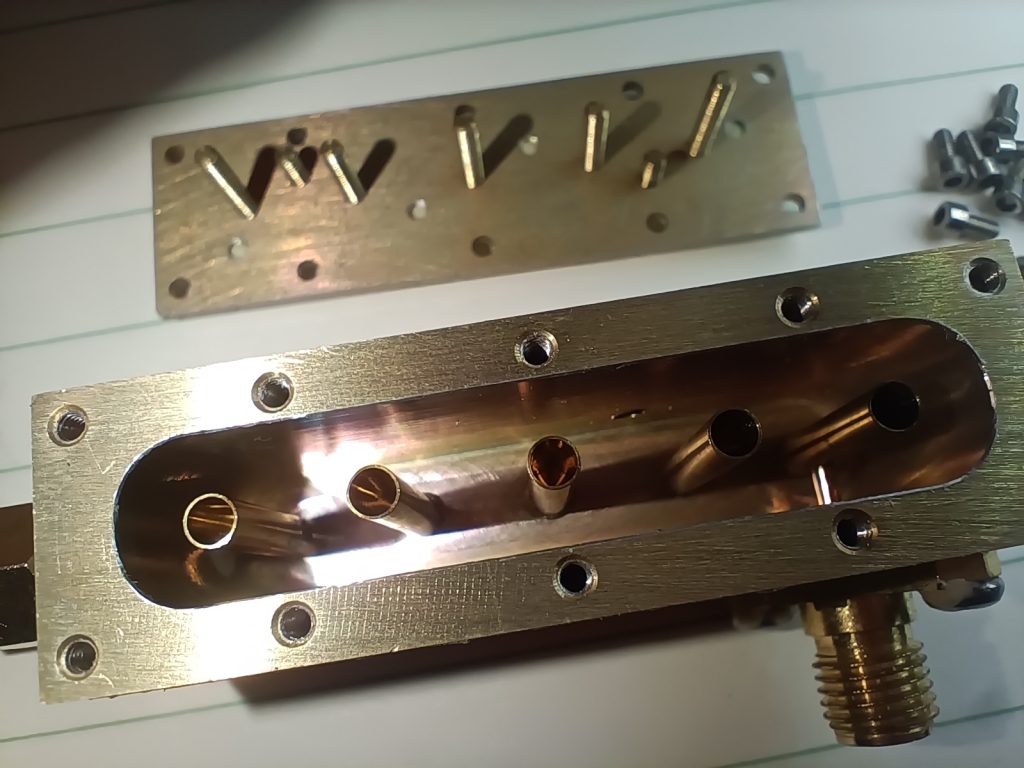

有5个调谐杆，2个耦合杆。

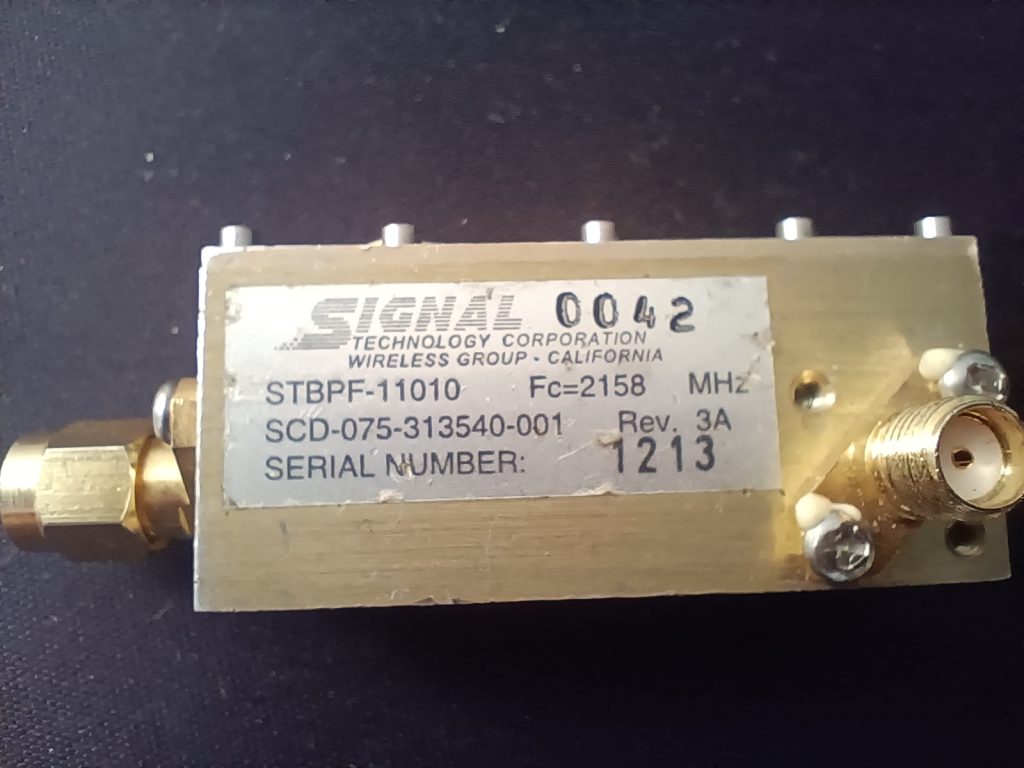

频率见标签，还是个国外生产的。

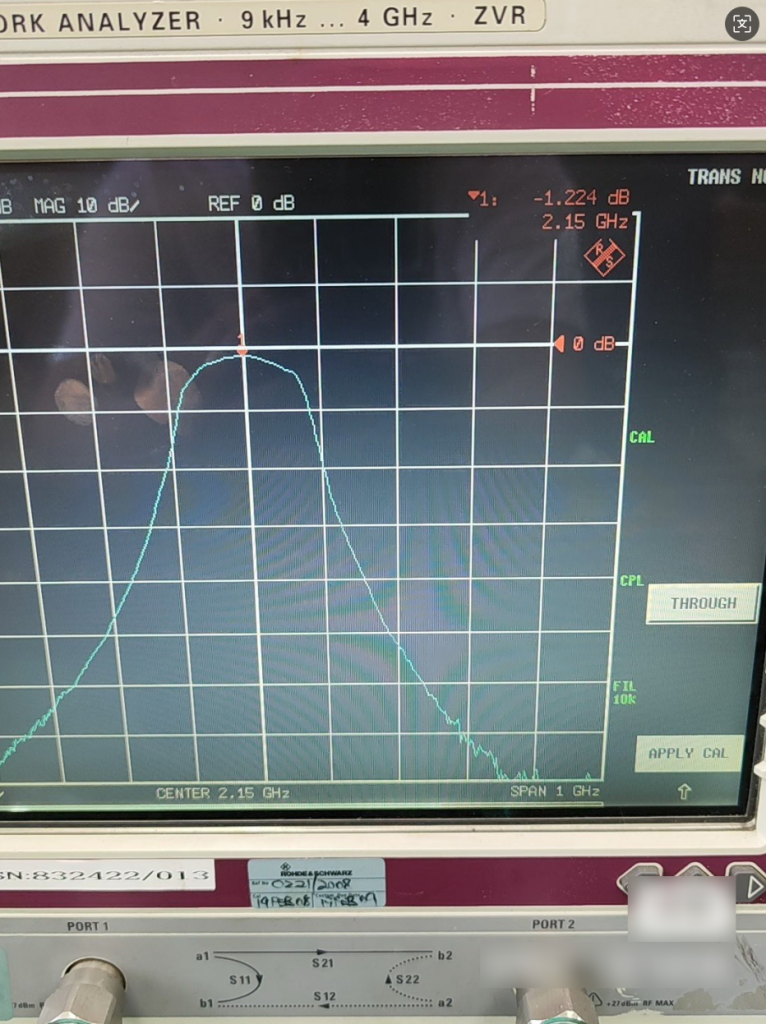

卖家测试的：

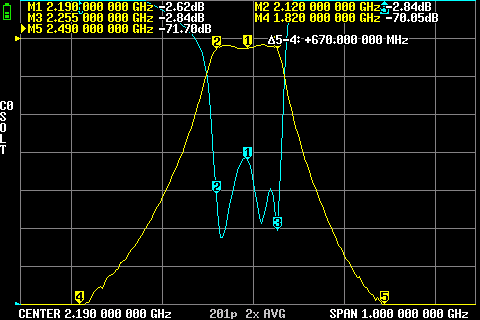

我用LiteVNA测试的S21

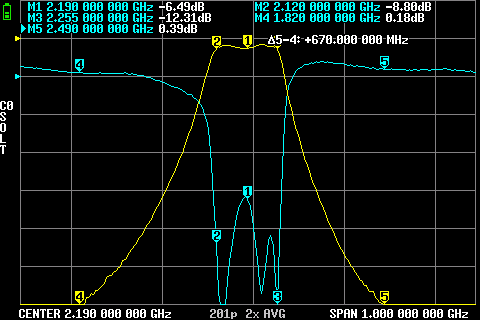

测试的S11

不知何故小仪器，带内衰减测出来比较大（比卖家测试带内小 1.4db）。但是波形（指3db转折处变化比较陡），而卖家测得感觉也不准，通带部分的曲线过于圆了。

注意：因为线材，设备的误差，仅供参考。实际在这个频率范围内校准后，s21的直通损耗很小大概0.1db左右。而s11呈波纹状。所以仅供参考。以后有新的高等级仪器再做定量测试。
