电感在某些板上过滤器是用线绕贴片电感。这个体积小，Q低，我们不讨论。
如果需要较高的Q，就可以自己绕制空心或者磁芯线圈。
1） 磁芯线圈
需要注意磁芯种类，锰锌，适合1Mhz以下吧。
需要知道适合的工作频率，另外知道AL值每匝多少uh。也可以试绕实测。如果是uh级别的，普通电感表容易胜任。
镍锌，适合1Mhz到700Mhz。

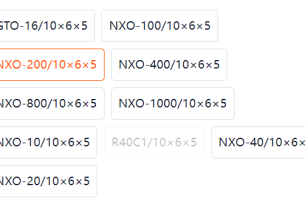

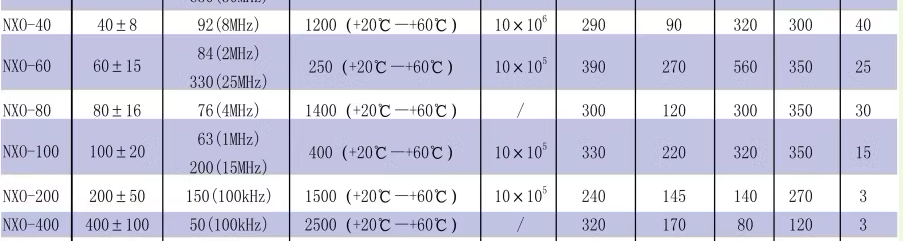

需要知道适合的工作频率，比如NXO-100适合15Mhz左右。而我们熟悉的NXO-400中波收音机磁棒，它适合1-3Mhz。
而uhf天线的话，是否需要选择工作到800Mhz以上的呢？（之前有资料说了一嘴，说双孔磁芯的阻抗变换器，主要是在低频使用变压器模式，而高频是使用的传输线模式。有机会能找到老的磁芯和新的磁芯对一个对比就知道）
2）空心线圈，空气芯线圈，脱胎线圈
A) 我们可以通过查表法
《LC滤波器设计与制作-森荣二著》这本里面有给出手绕电感的参数，而且有推荐的线径。

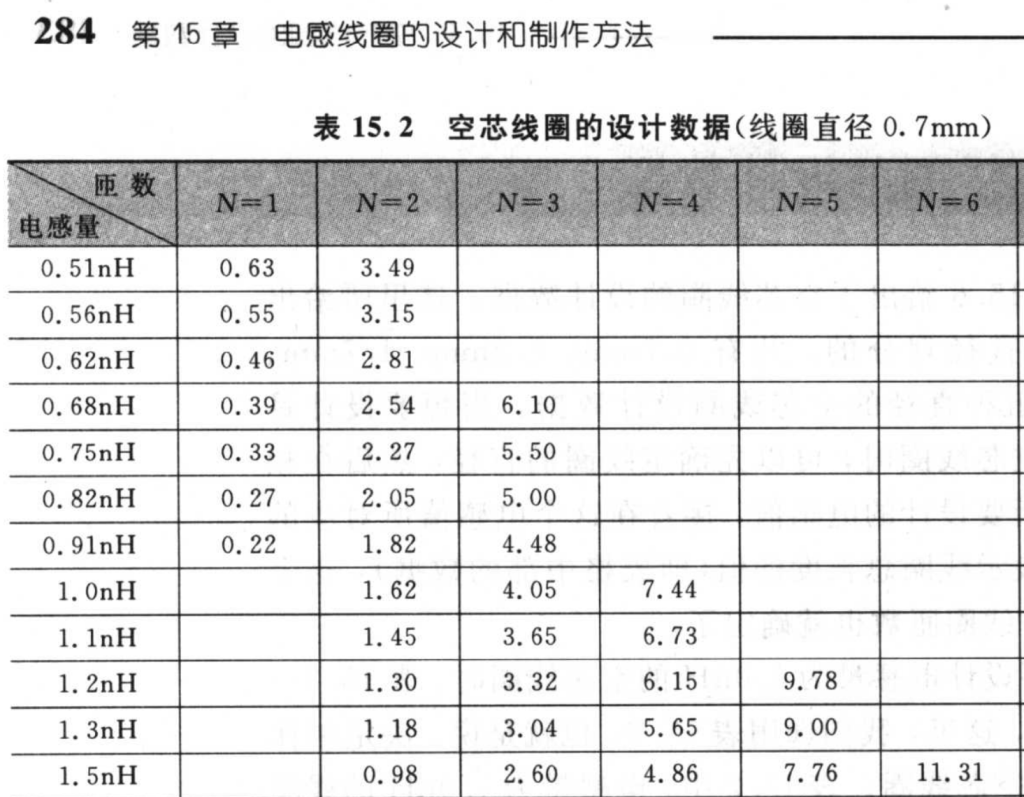

P283开始有给出表格：
B) 计算工具法来计算

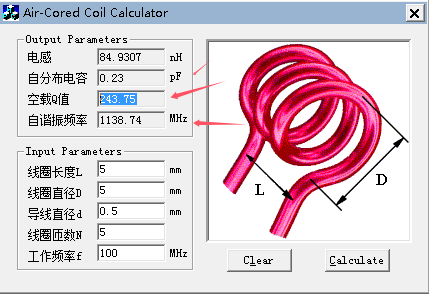

我们以上面这个计算工具为例，我们要特别注意自分布电容，空载Q，自谐振频率。
分布电容太大，非谐振频率点之外的信号就能过去，Q太低，阻带应该不够陡吧，自谐振太低，远端寄生通带就比较近，有可能在我们有用频率的谐波范围之内。电感有一个最佳的D/L比，可以反复调整。

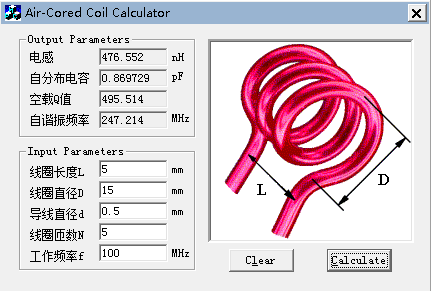

我们修改参数，看看下面这个电感值，它的自谐振就非常低了。改变组合，你就会发现规律。

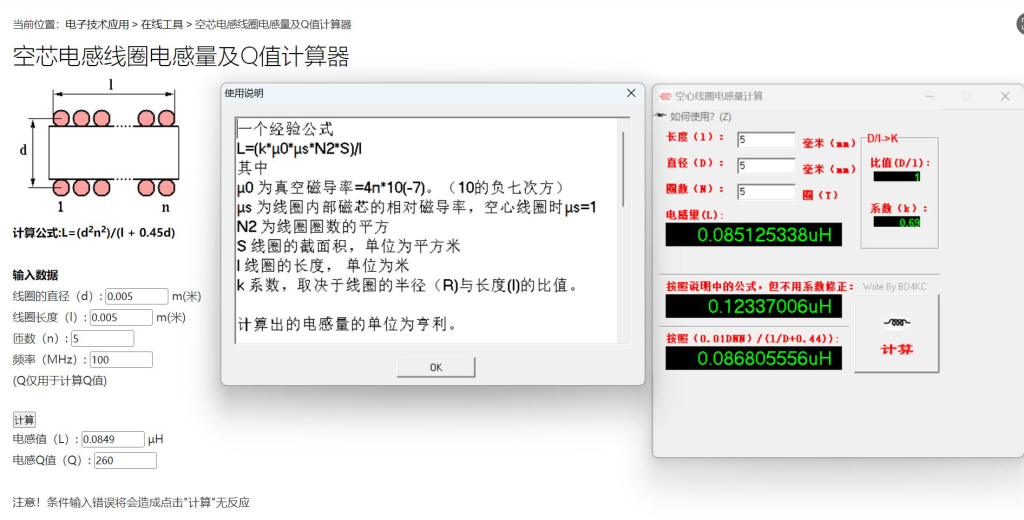

除此之外，你也可以使用你找到的公式，自己在excel中编制属于自己的计算工具。公式可以从上面那本书里面找，也可以从在线电感计算的网站找。
试绕实测然后逐渐调整。做出一个模版后，其他都如法炮制（我是这样想的，还没有这样做哈）
