今天维修了一只旧的电笔，好奇拆开看了看。

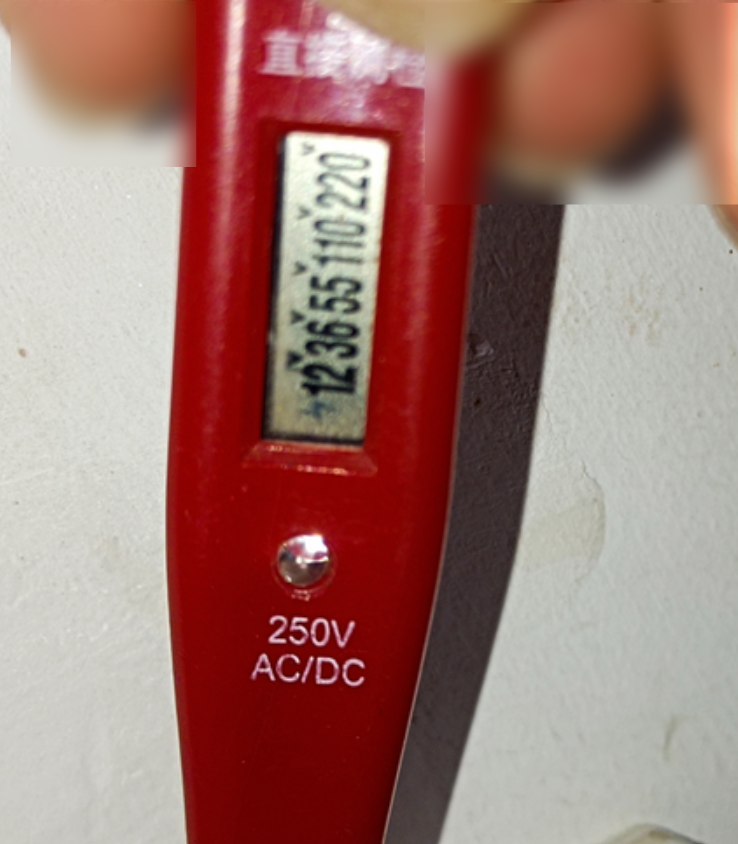

当时这个笔可是算比较好的，有个液晶屏，显得很有卖点。因为橘红色的氖泡只能从亮度上面观察电源的高低。

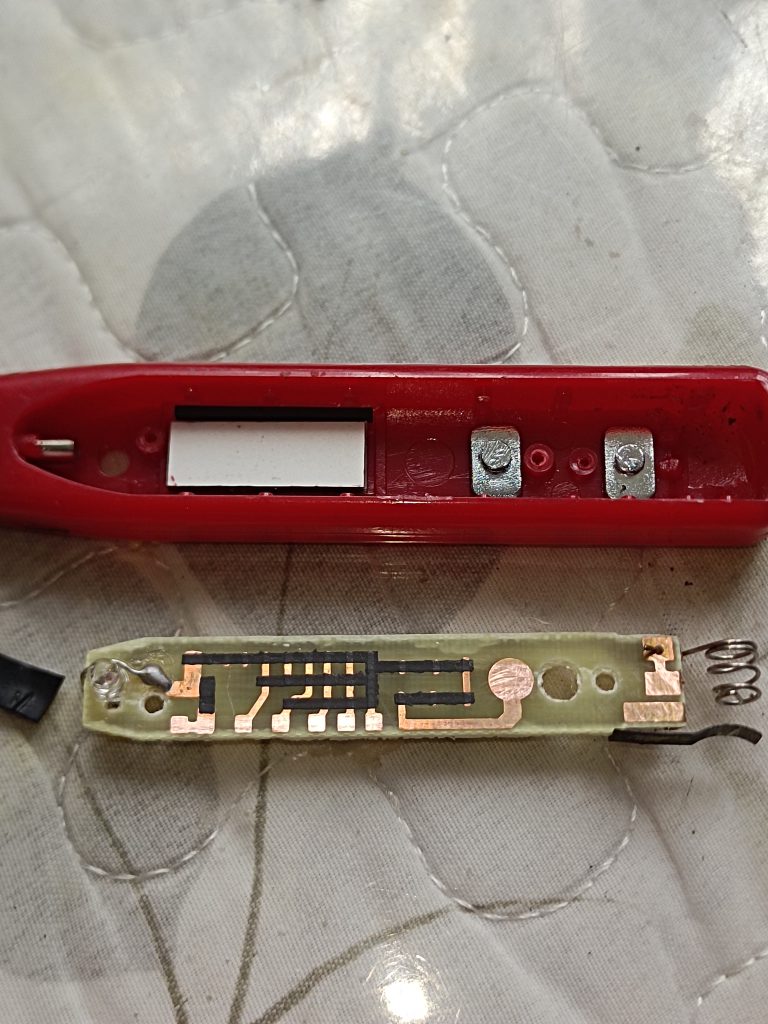

导电胶涂覆在电路上面，形成电阻分压。
当电线接到电笔金属端，手摸电线另一端和上面一个按钮时，形成通路。可以忽略人体电阻，因为内部的电阻很大。

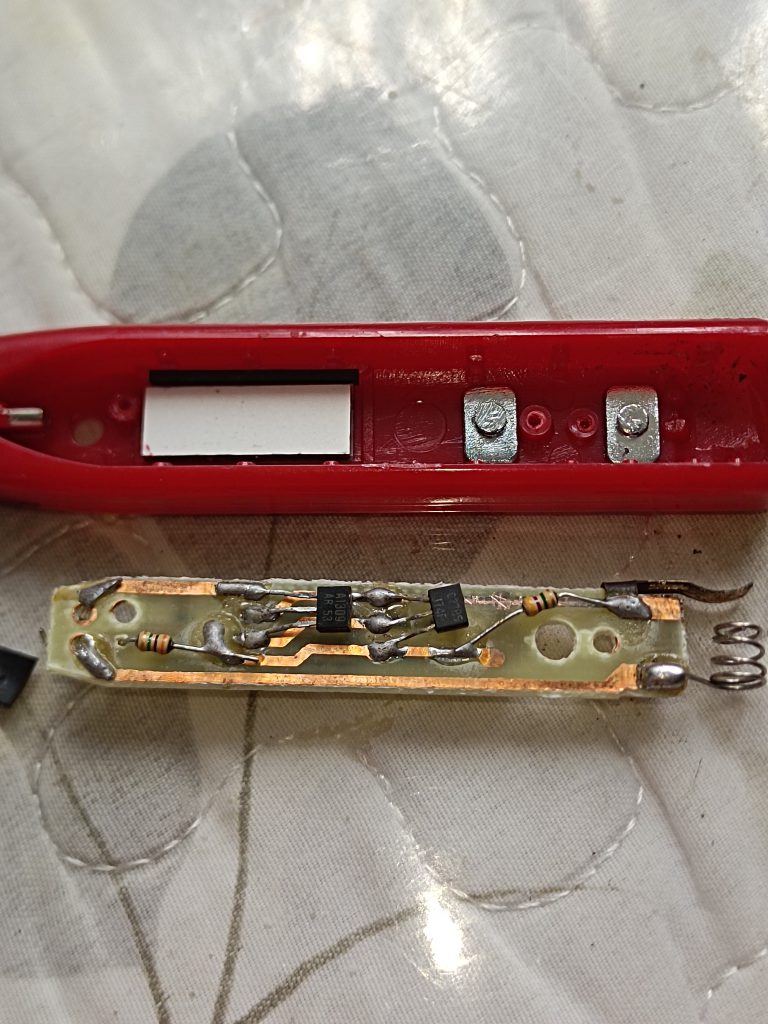

通过2级放大，推动led指示。

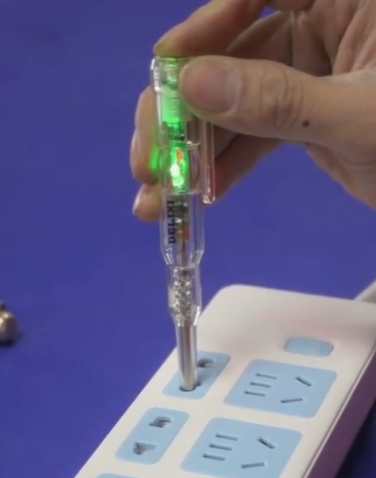

新的电子验电笔

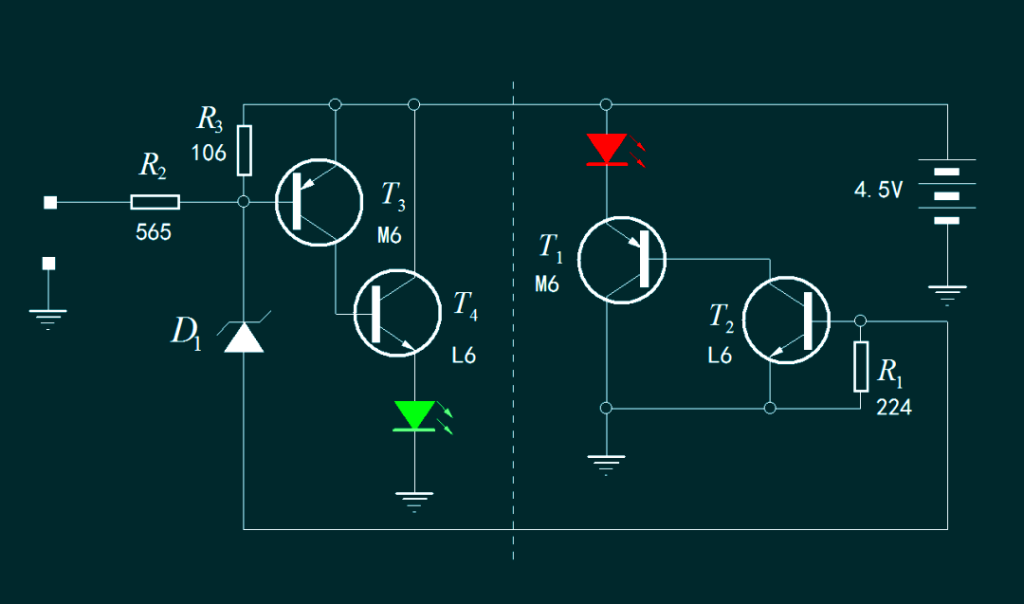

电路如下：
这个也是只能接触测导线通断。测通断是基于直流通断模式的。
这种感应式在绝缘外皮测火线时，是通过分布电容流过50hz的交流信号到电笔进行放大。从而看起来很神奇。
警告：不应该养成用手摸电线进行通断测试的习惯，否则一旦操作失误脑袋短路，触及220,380v有生命危险。
测试通断，还是用万用表的好。而且电子和电工的使用范畴，应该严格分清。
