如何测试较小的电感几十上百nh

基础,器件,仪器

这样小的电感,是手套的磁环线圈。

有一块LC200A电感电容表,它最小档位0.001uh-1uh。精度5%。

测试一颗绕好的小电感,显示69nh。但是用网分测试为130nh。

然后对比分析了一番。

发觉:当值在1uh以上,比如这个2.0uh时,两个值几乎相等。

我想到用一个固定电感串上一个小电感来测试的方法。我来验证。

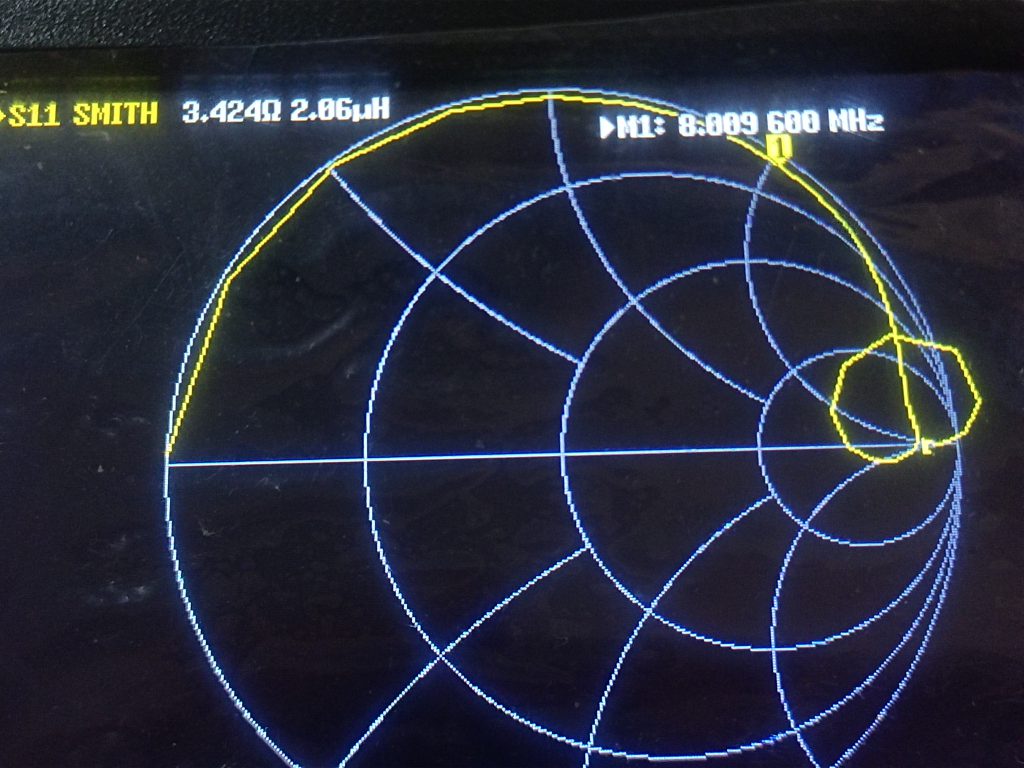

网分:2.19 -2.06=130nh

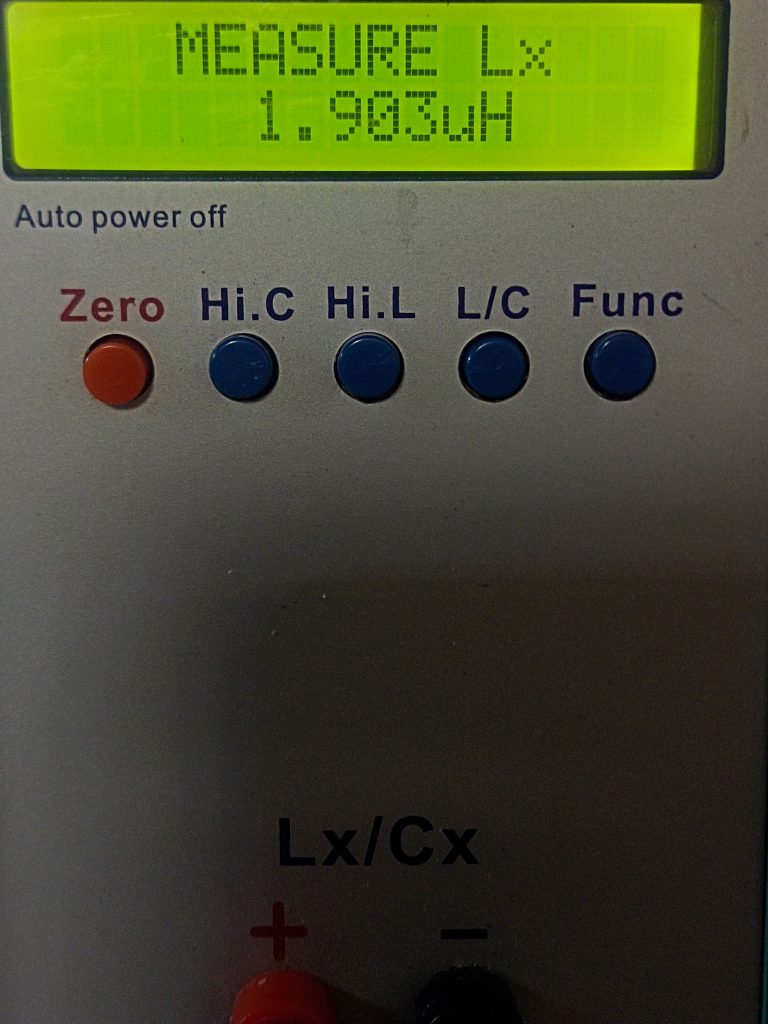

电感表:2.072 -1.936=136nh

不足:这个表精确度+-5%(1uh以下时,如果按档位1uh论绝对误差0.1uh。只能准确到0.1uh),所以几十,一百多,不会准。

但是,我发觉用它来做比较是可以的,测的值比较稳定。

比如你先绕了一个50nh的,可以再绕一个测试。进行对比。控制第二个的值与第一个相同。

最后感觉用网分加特殊的焊盘或者夹具,比较适合测试这种小的电感。而且可以看到电感随频率变化而变化的趋势。而在电感表测试下,小电感是一个相对理想的器件(测试频率在500-730khz直接)
