Filter Solutions学习-16 Zmatch阻抗变换仿真与实作天调28Mhz

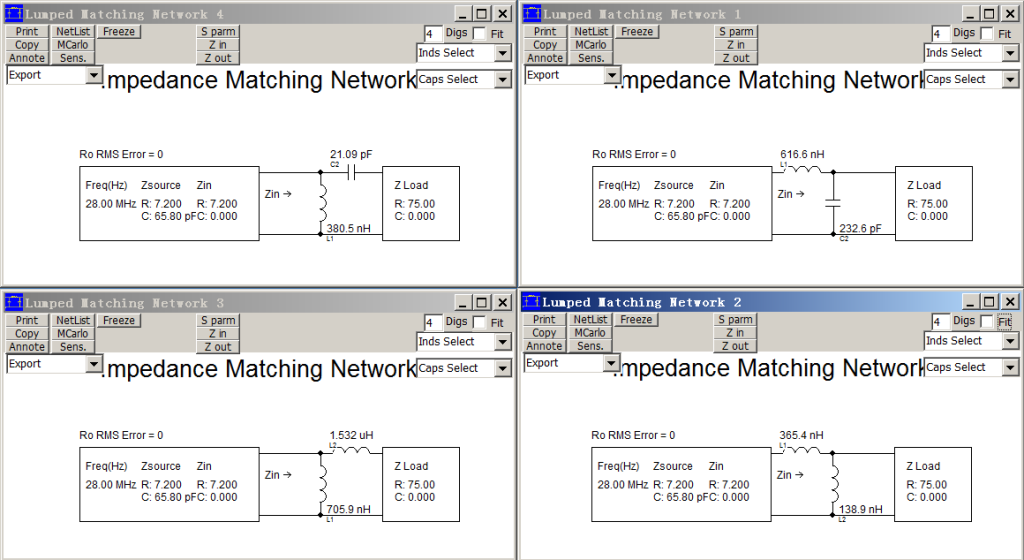

我们来计算一下28Mhz的匹配。

我经常在这个频点用PL600收到摩尔斯，传输很好，也可能是天线比较适合这个频点。

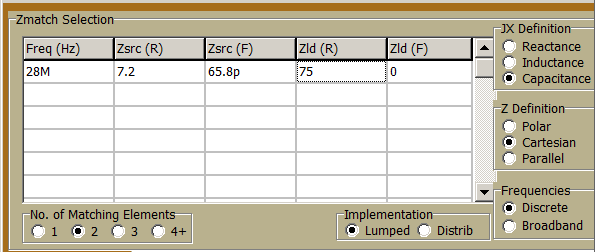

天线的参数：

这个频点的实现比较容易匹配，因为电感量比较小，用空心线圈很简单就可以搞定。

至于可调的话，可以考虑多绕几匝，然后插入一个铜螺钉做微小调整。

电容可以用一颗小的可变+固定电容实现。

做好后效果如何，到时再放图。
