RFSIM99的学习-03 阻抗匹配的实际例子

固定频率点，比如业余的7Mhz，14Mhz。我们可以用L，PI等完成阻抗匹配。

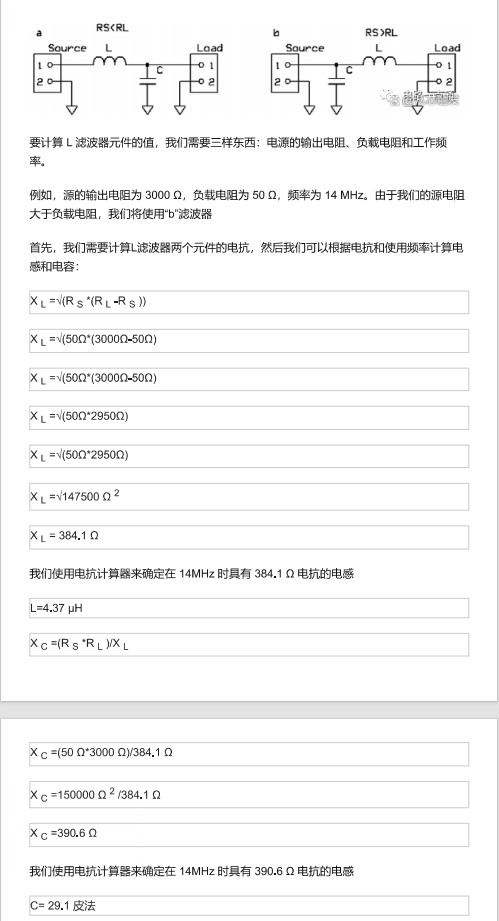

我找到一个教程，它教会了我们理论计算的由来。

那我们用RFSIM来实际演练一遍，看计算结果如何

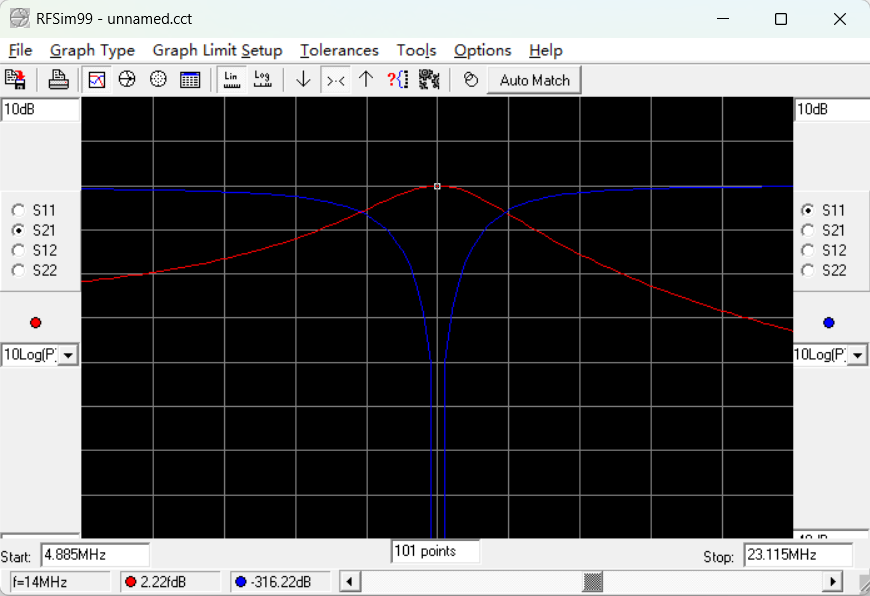

仿真的结果计算也是一样的。符合上面的计算值。而且这个工具还能提供仿真看低通的效果。

注意这个工具也是不能计算有虚部的匹配。

当然更灵活的匹配我们学习pi的匹配，实际用的最多。上面我截图那篇文章就有介绍相似的多种匹配电路的计算，大家可以搜索详细的全文进行学习。
