Filter Solutions学习-13 Zmatch固定频率的阻抗变换电路的仿真

固定频率点，比如业余的7Mhz，14Mhz。我们可以用L，PI等完成阻抗匹配。

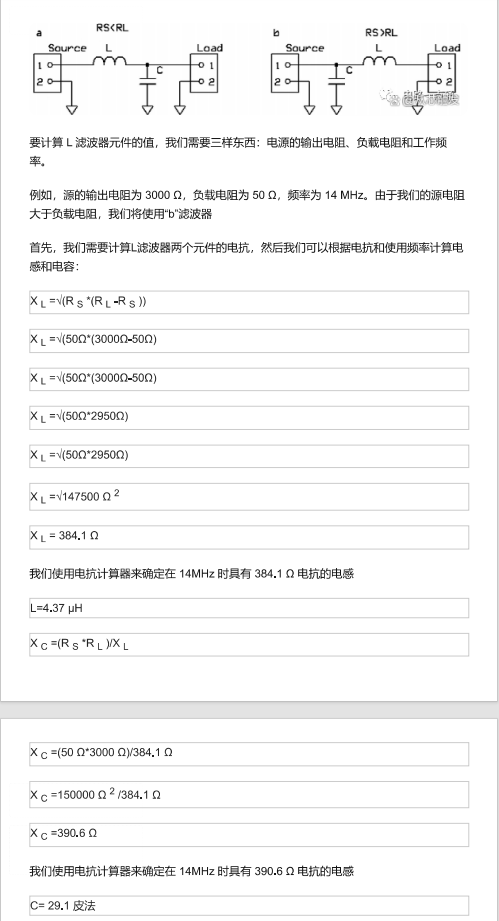

我找到一个教程，它教会了我们理论计算的由来。

感兴趣的可以搜索这个上面的关键字可以搜到这一篇完整的。

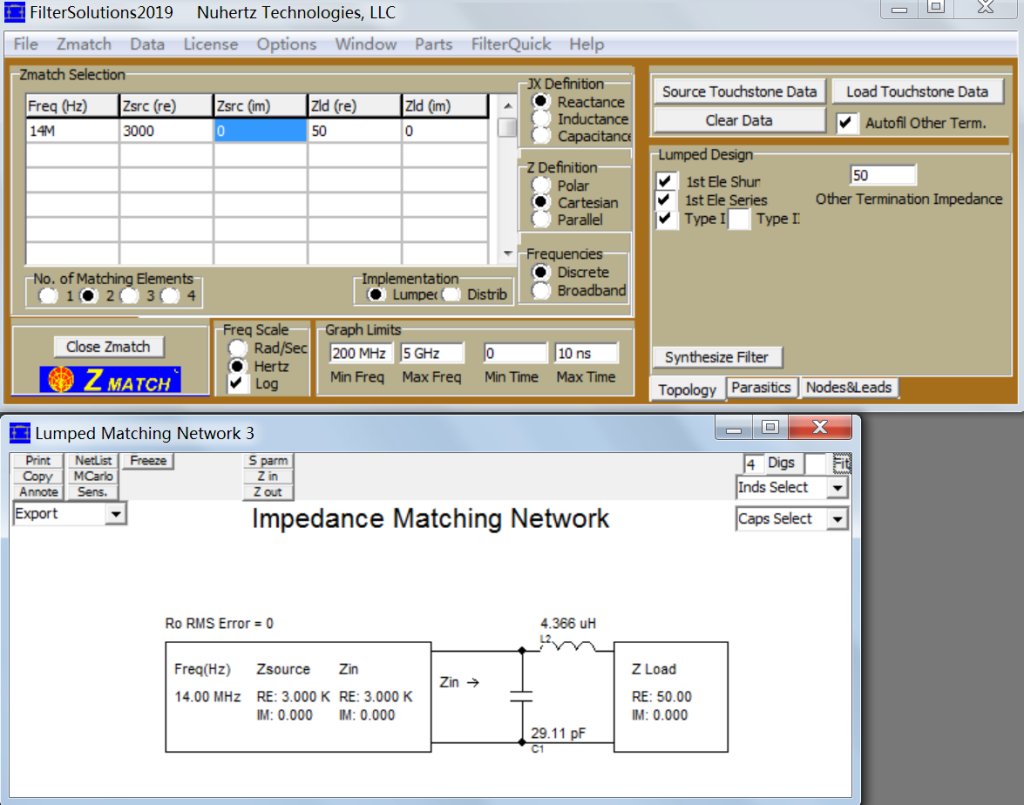

我们用filter solutions再仿真一下这个值。

果然是不差。

当然上面教程教的是虚部为0的纯阻性阻抗变化。实际含有虚部时手工计算量会比较大。学习了理论之后更好地帮助我们使用仿真工具。
