补充一点，是否需要汉化，汉化的优点缺点。
汉化可以容易找菜单，一般我们用图标和快捷，汉化作用不是太大。根据各人的需要而定。
汉化了，意思有时候是突变的，比如“放置”和“place”，“视图”和“view”。如果你英文软件用的多，这些菜单都是用的常用词语。汉化了反而不是太贴近，或者说都没有听过。
通常pcb软件都是这个套路，就是原理图，完了搞好封装，生成网表，再导入到pcb那边，走线，就完事。
原理图主要是这几个要掌握：
1）元件在哪里。
2）如何操控元件符号，摆放，选择，修改属性。
3）连线，简单的就是单线，复杂的还有bus总线。
4）检查封装，封装必须配齐。

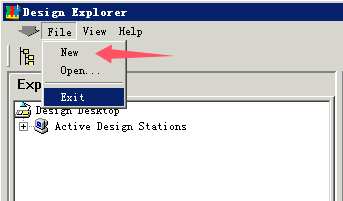

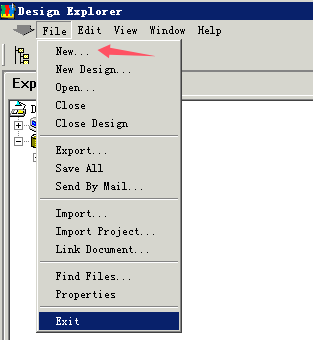

我们先新建一个工程。

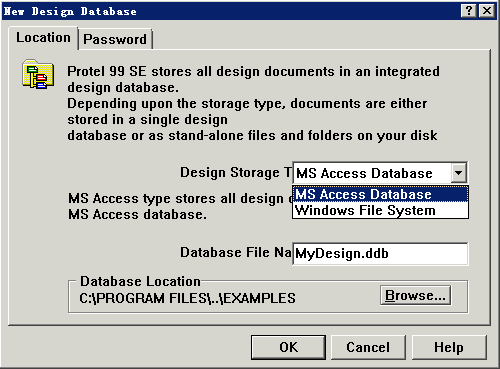

文件存储有access和file。access担心损坏可以自己决定用file。我之前学习都是默认。
单击document。开始设计文档

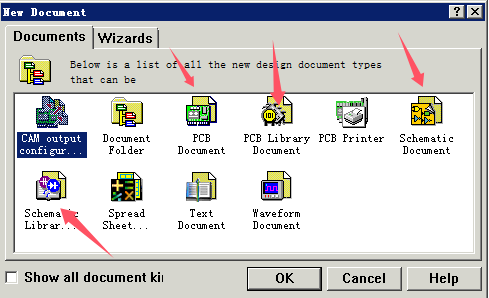

我们主要是操作这四种文档。
他的结构就是设计下面是文档。就两层。
就像新建文件一样，他新建完了才给我命名，其实比一般套路的新建选择文件夹又是命名要简单得多。

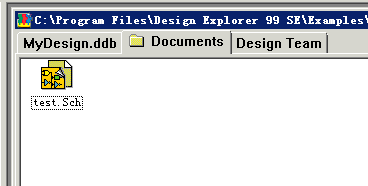

我们命名为test.sch
双击test.sch就直接打开编辑了。

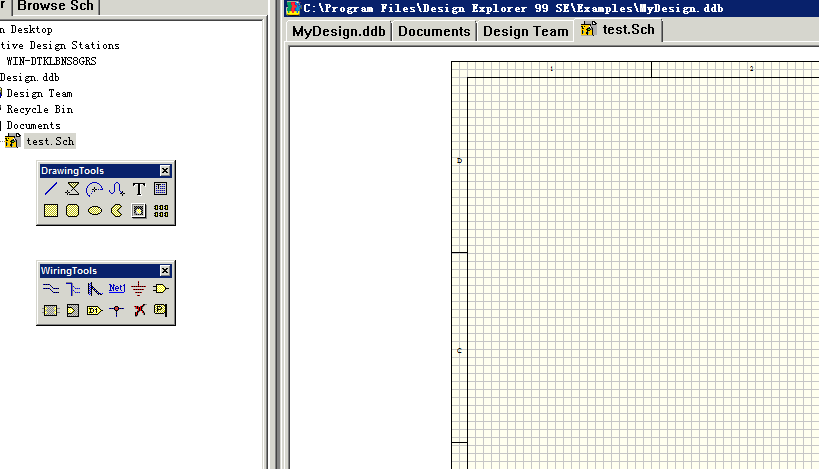

马上映入眼帘的就是画图的各种按钮。下面是具有电特性的，比如电连接线，器件，net网络，接地，器件等；上面是具有图画特性的，比如说明性的文字，直线，曲线等等。
浮动的工具栏，可以自定义的工具栏。这是软件体贴的设计。好用。时至今日，大部分的软件的工具栏仍然是固定而且不方便地放在菜单下面，不成块，不成组，用的时候到处寻找。
其实我们先掌握着几个就行了

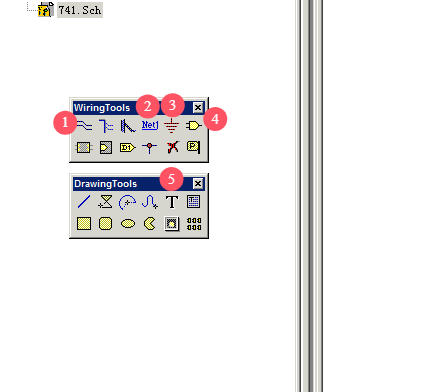

1）画电线
2）网络标记端口，比如我们写 CTRL_OPEN。这样就很清楚功能。然后不用硬拉线连得到处都是线。在很远的地方可以用标记来代表连接。
3）电源和接地。
4）选择器件。
5）备注说明文字。

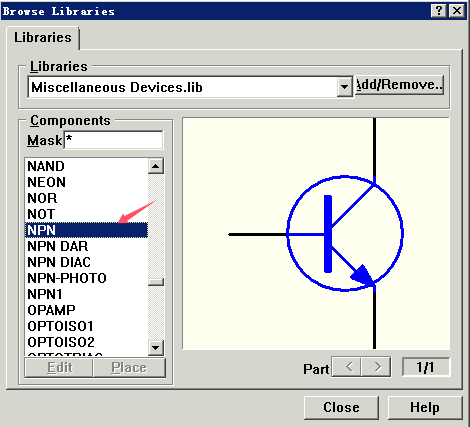

下面首先看如何选择元器件的符号。

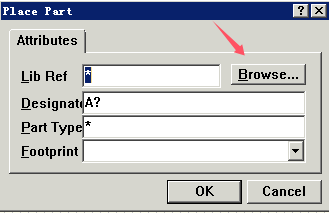

注意，这个add，remove可以加载其他的库，比如厂家的元器件（比如555,74系列）。自定义的元器件等等。
比如我们的

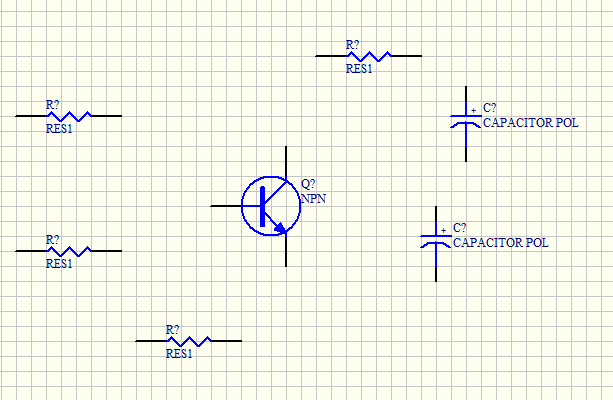

通常画图时，如果是相同的符号，我们选择一次后，就点选某个符号，用ctrl+c，ctrl+v方式生成了。省时省力。
我们说一下元器件的操作，学会了效率提高，画图才会轻松。
1）鼠标点一下，出现虚线边框，表面它获得了焦点。此时却不能复制它。但是可以delete删除。
2）要复制一个器件，需要先选择它。可以鼠标画框框选它，也可以按住shift键，然后点它，器件周围出现黄色方块。就选中了。框选和按shift都可以多选。取消就按字母x+a即可全部取消被选择状态。
选中后，不过是一个或者是多个，都可以ctrl+c复制。再ctrl+v粘贴，粘贴是，器件还是悬浮的，需要鼠标单击放置在适合的地方。
黄框选择时，却不可以删除。第1点已经讲了。
同时鼠标可以点选，框选，一个或多个，按shift+鼠标点，是一个一个点选。框选就是鼠标画框同时选择好几个。
3）pageup放大，pagedn缩小。记得鼠标放在自己想看的地方再按，放大和缩小都是以鼠标当前位置为中心。这就实现了左右手配合操作。
4）在一个器件上面双击打开器件的属性页面，可以修改参数。
5）在一个器件上面按下鼠标左键，将抓住器件进行移动，鼠标的焦点将定位到它的一个PIN上面（根据靠近原则。）比如你要把一只脚放到某个连接线上面去，你就靠近某只脚去单击左键进行移动，就方便操作。
6）旋转，垂直上下镜像元器件。在放置器件，器件还在鼠标上面悬浮时，按空格旋转，按x左右，按y上下镜像。如果是已经放好的器件，就左键按下，器件就能被拖动和旋转了。这是还是按上面三个键进行操作。
如autocad一样，数量使用键盘加鼠标，就能快速画图，编辑。
最后我们画好一个标准三极管共射极电路。
只是protel99se这个wire工具，它可以连续画线。比如同时可以从L型的三个点，U型的四个点，都一次性连起来。某些绘图软件只能连接两个点，连完了要重新连。protel99se直接连线绘图效率要高一些。画线完成要点鼠标右键结束一次画线。
别忘记这是一个win98下面的软件，是2000左右的事情。可以看出当时这个版本对绘图的效率做了一些优化提升。当时来说很不错的。
另外从那时起，sch和pcb在一个工程中被无缝切换打开，交叉编辑，是它的特色。
下一篇，我们将说封装。再下一篇，我们将转入pcb做铜箔。
