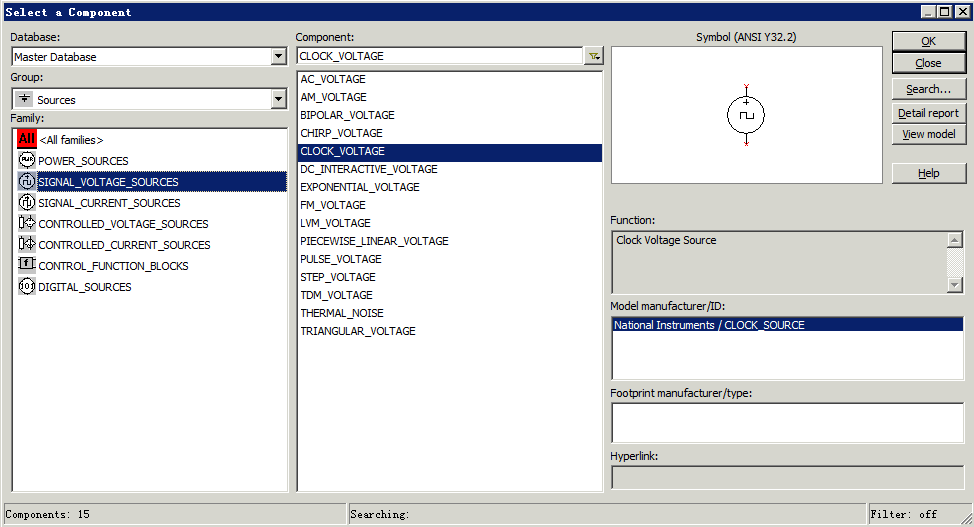

我们选择一个信号源来说明示波器的使用。
模拟电路中平常一般用ac，am，fm，clock就可以演示了。

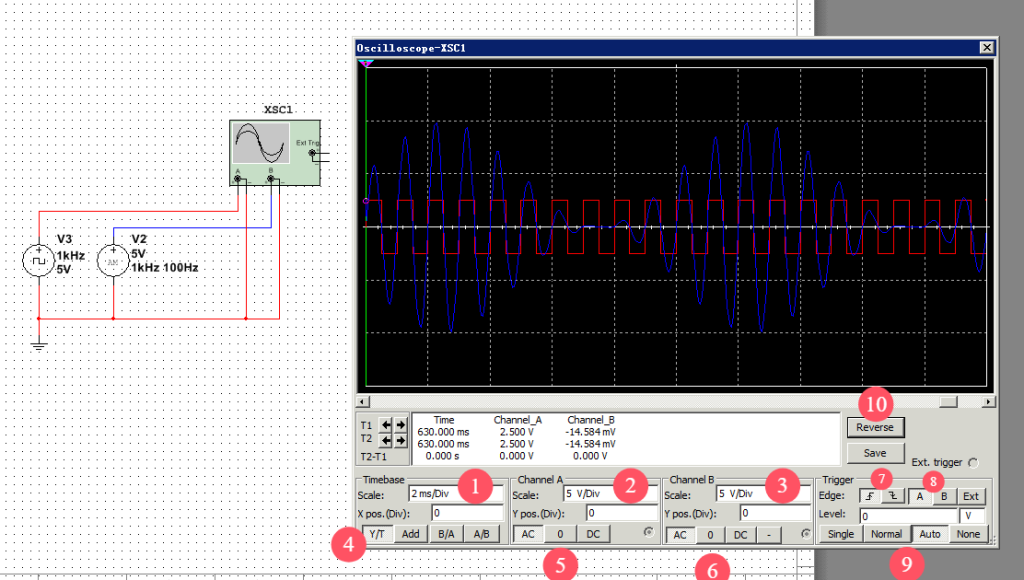

截图说明：
1）波的周期时长，首先应该调整这个参数，它的倒数就是频率。这个参数如果不适合，波形会成一条竖线，搞得人莫名其妙。
如果是类似振荡器起振的初始期间，这个值更要合适，否则老大半天看不到波形出来，只能看到左边一条竖线。特别注意了。
2）A通道每格的幅度，2下面的值是偏移量，有时为了观察，可以给一个比如+3， -3这样A，B通道波形就分别在0刻度的上面和下面了。方便观察
3）B通道的每格幅值，不多解释
4）显示的方式是YT时，显示波形的周期和幅值。这是最常用的视角。
其他几个模式用于观察李沙育图，用于分析两个信号的相位差。
5）0：不显示信号，用于临时切断信号分析另外一个信号用。
DC：直通，信号中的直流分量能进来，比如一个幅度1v的正弦波有1v的直流叠加。则示波器看到波形的中心线在1v刻度线上面。在0刻度之上。
AC：隔直通交，类似一个电容的作用。比如一个幅度1v的正弦波有1v的直流叠加。则示波器看到波形的中心线在0v刻度线上面。在0刻度重合。
6）同5
7）触发信号是上升沿还是下降沿。
8）触发信号来源，可以A或者B，还可以外接信号触发选择：EXT
9）触发模式：单次，普通，自动，无。根据情况选择，比如观察突然出现的偶发信号，我们选择单次，这样抓住波形就不再乱触发了。方便我们抓取并观察。
10）波形显示的翻转，也就是负片。看起来更清楚一些。看个人习惯。
仪器面板上面一共有几种示波器，比如两路，四路，还有真界面的示波器。

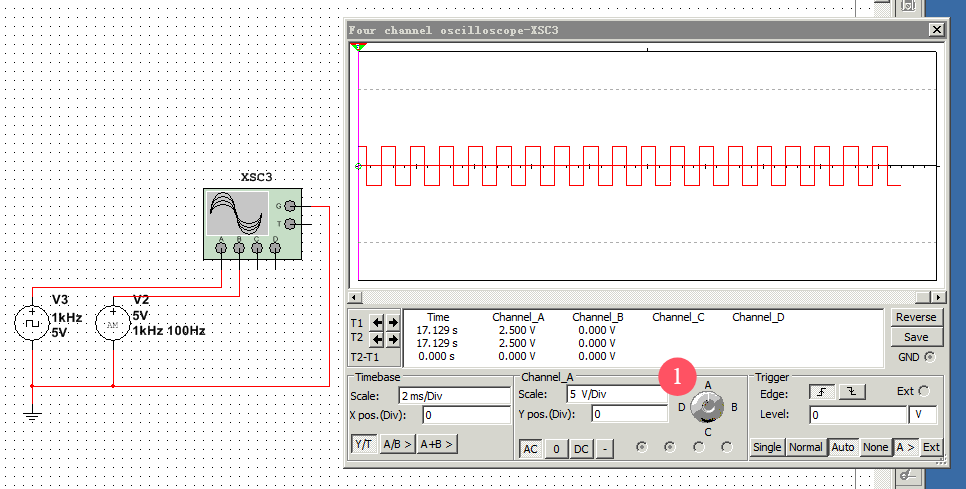

上面为2路，下面为四路
这款示波器的特殊之处就是有个通道切换旋钮，并不是只能显示一路信号，只是切换到ABCD之一时才能设置参数。比如A显示AC，B显示0（不显示），就要分别旋到A设置完，再旋到B去设置。同理，每格幅度也是一样。其他地方的设置和双通道一样。

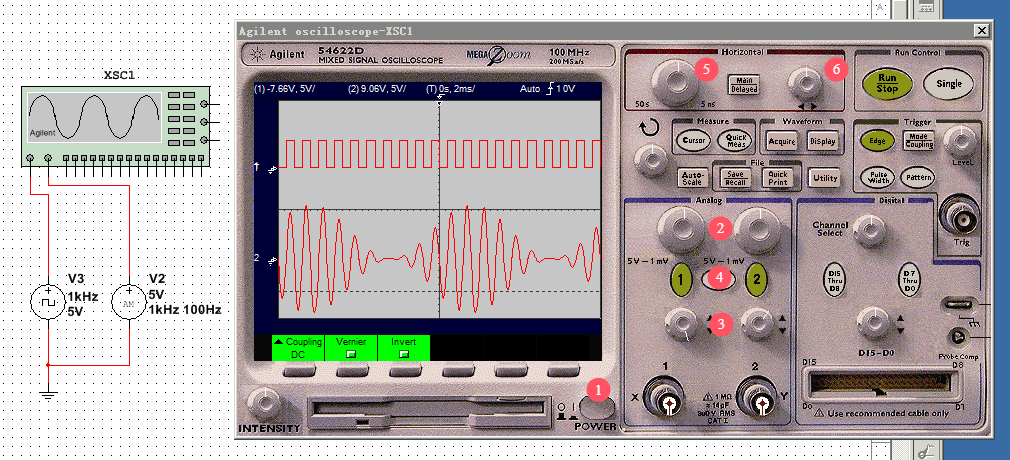

还有两个是类似微软模拟飞行一样的仪表盘直接操作模式。
截图说明：
1）电源打开。
2）通道幅度每格调整
3）通道信号上下位移，方便分开波形观察。
4）按下1和2，接通信号，不接通时，主要用于临时切断信号观察另外一个。
5）周期时间调节，方便观察一个波形或者10个波形。
6）调节显示波形在荧光屏上的水平位置，触发稳定，波形左右不移动。

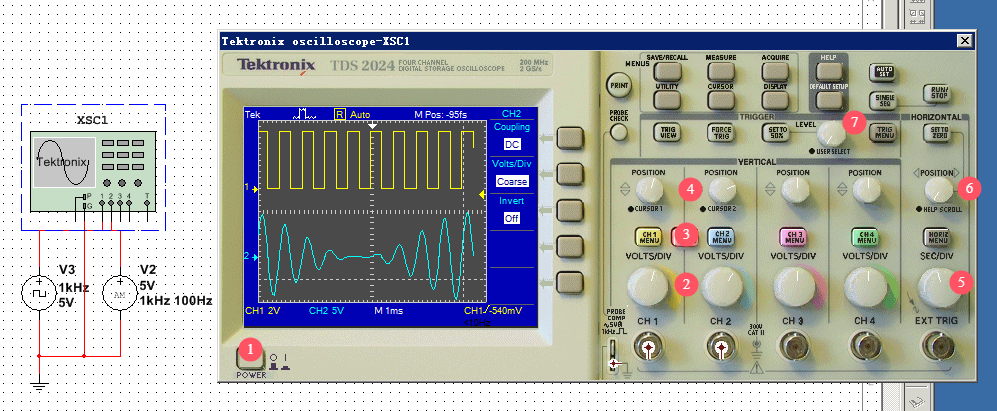

另外：如果仿真波形刷新很抖动，可以按下single，然后点一下run/stop可以稳定抓一屏观察。
1）电源
2）通道幅度
3）通道打开关闭
4）上下位移
5）周期
6）调节显示波形在荧光屏上的水平位置，有时调节它才能不会左右漂移。如果只观察一个波形就很明显，就是触发角在0-360°。
注意，这里的菜单还能操作。主面板很多带menu的按键点一下就出现菜单。菜单操作提供了更多的功能设置选项。
示波器使用大同小异。可以看具体的示波器说明书。

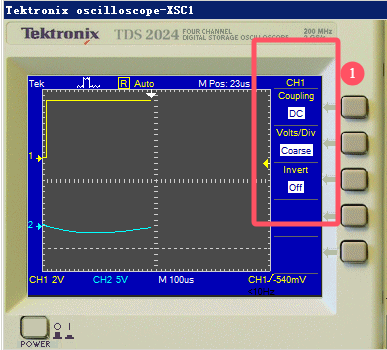

这个示波器的关闭信号通道有点不同，是选择Ground。也就是接地。

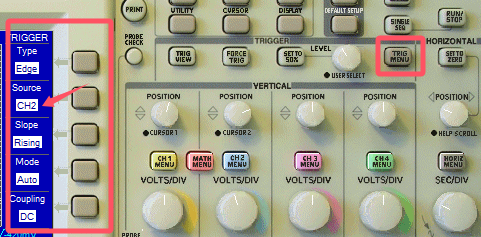

以触发方式为例，也是在菜单里面选择设置。
所以数字示波器我们要经常操作菜单。但示波器本身的常规功能从几Mhz示波器开始，就是差不多的。
