有一些仿真，非常适合制作，制作者可以直接参考仿真电路图制作。
但是仿真的太过理想化，参数凌乱，参差不齐，势必造成零件材料的准备杂乱无序。
如果是制作一两个，倒是可以的。
如果是大批量制作，不好操作。
参考过结果商品滤波器，他们的特点是，和仿真相似，但是有自己的调整和修改。器件尽量归一。方便制作和调试。我们知道，调试是非常费时间的。免不了还要推到几次重新制作零件。

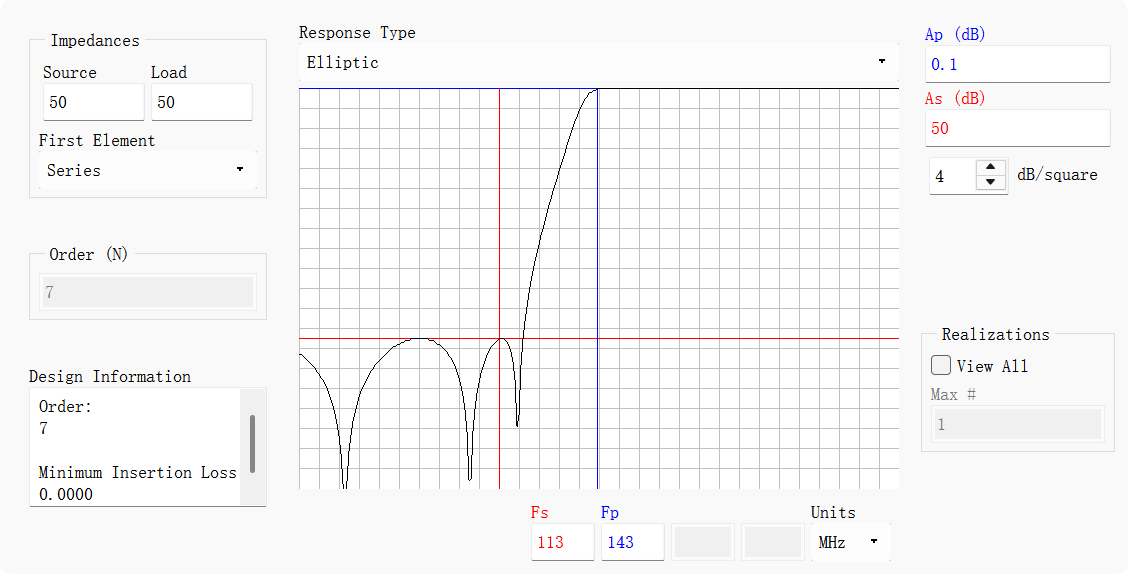

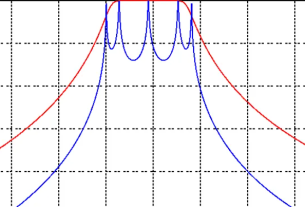

以这个图为例：

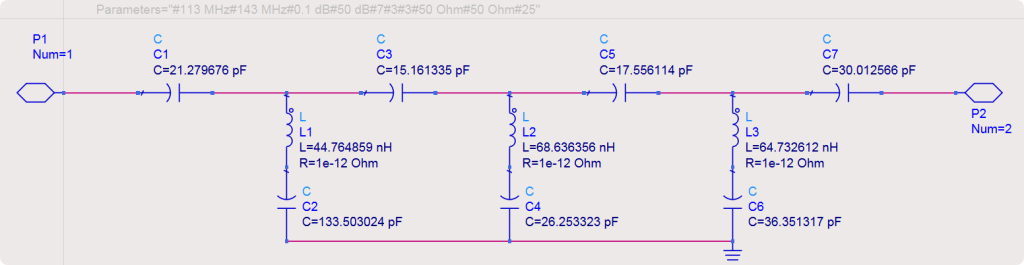

用ads出来是这样的：

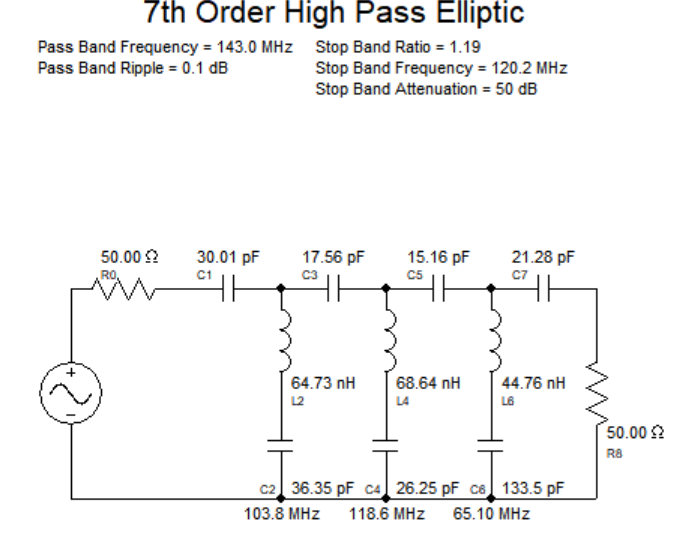

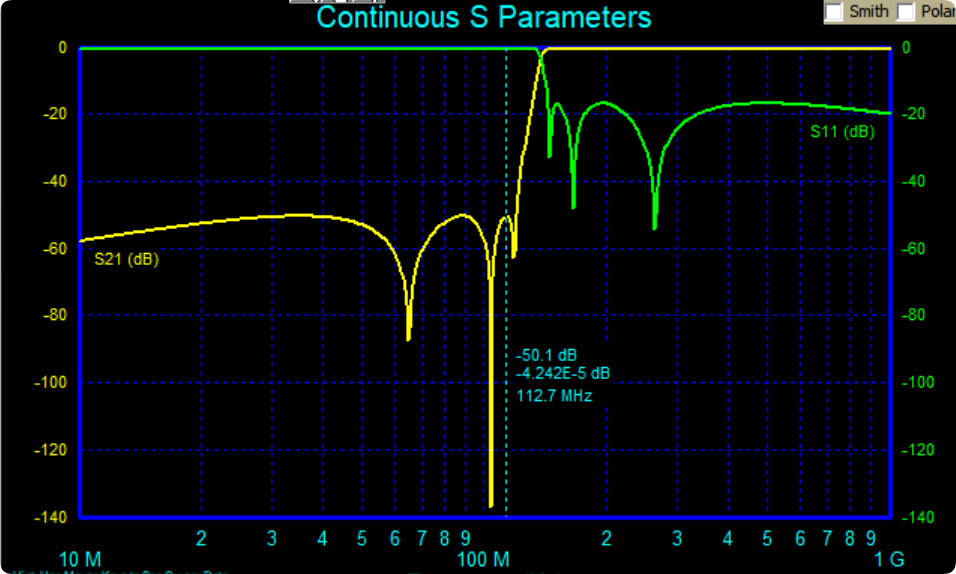

以filtetr solutions出来是这样的：
参数和ads仿真计算是差不多的。
暂且不说值有差异。就电路形式而言。是一样的。
不过，实际的制作者却不是这样制作的
它是按仿真结合经验来制作的。

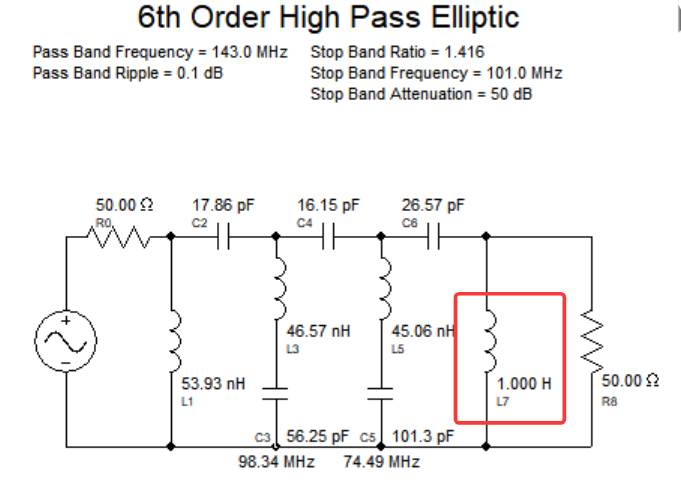

采用了7阶，但是我无法得到电路图。所以，我用6阶仿真会出来左边的图，我手工添加了一个电感。

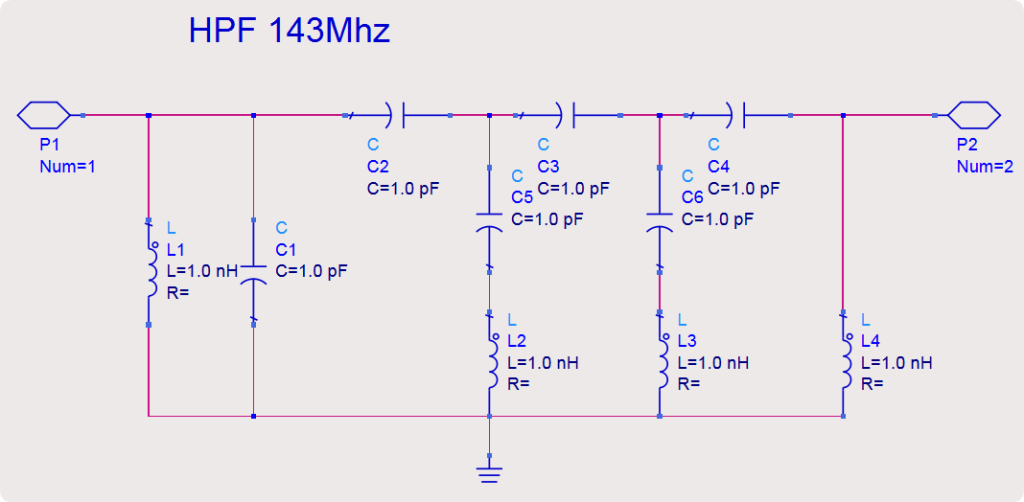

实际的图是这样：
调试时，应该在最左边又加入了一个0.5的小电容而已。
制作者可能是根据经验，采用了两个LC高通，两个陷波点。我猜是通过OPTIM控件实现了参数的计算的。
我们实际可以来优化一下，看能否得到适合的值，优化见这里：
filter solutions仿真拟合时有个选项：最少的电感。但是实际上，合理的电感个数，制作者并未惧怕。为了好效果。7-12个线圈的滤波器也是我亲自看到的。当前是让他们的值尽可能在调整前制作脱胎线圈时是一样的值，这样只是微调电感。
