LC滤波器的设计工具和步骤

射频滤波

1)filter solutions

选择滤波器类型和起止频率等要求,得到s21,s11看是否符合,不符合调整,然后拟合出电路图。

电路图可以调整器件到标准系列(但是s11会瞬间变难看。实际要求高调试不容易),LC串并联可以改变L同步改变C,保留LC频率不变。

也可以添加删除元器件,重新看修改后的s21,s11是否满足。这个属于有很好的基础才能做的动作,否则凭什么修改元器件的值呢?

同时,之前使用过这个方法,就是改变某些值,可以观察到s21.s11的改变规律。这个可以作为高阶学习。

当然也可以在实际调试中慢慢总结。

2)ads

ads可以直接画图,比如根据常规的归一模版。或者根据自己以往的设计,或者根据filter solutions中设计的图都可以。然后仿真,调整。

也有designguide>filter向导,初学应该先熟悉。

它也支持tune,逐渐改变并观察s21,s11直到满足。适合高阶。

另外支持optimize动作,就是设置不同频率段的s21,s11的参数,然后设置器件的取值范围,进行自动优化,直到满足为止。

如果比较特殊,这个方法挺好的。

3)WMO(AWR)

支持画图和仿真,也支持wizards文件夹>ifilter向导设计,初学者更需要先学这个。tune和优化。这个适合高阶。

比如:

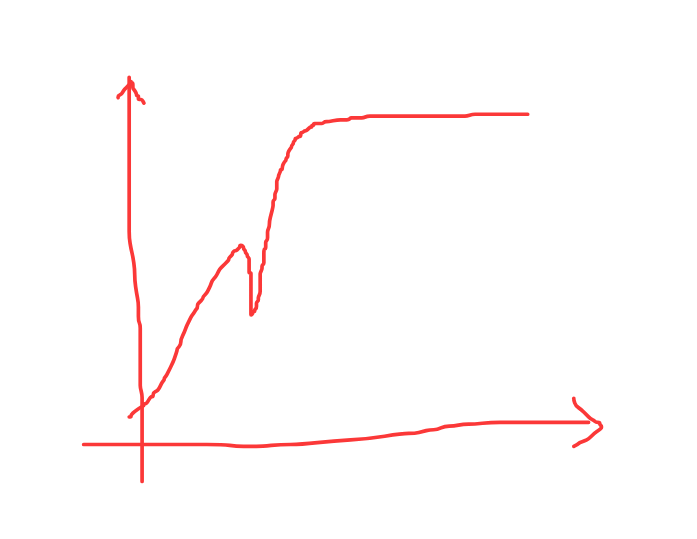

如图这样太靠近截止点,需要一个很大的抑制。等等。

又如不对称的,左右不一样的。等等。我想都是用这个方法来。

目前争取先掌握这三个。
