ADS如何导入和查看网分导出来的S1P文件

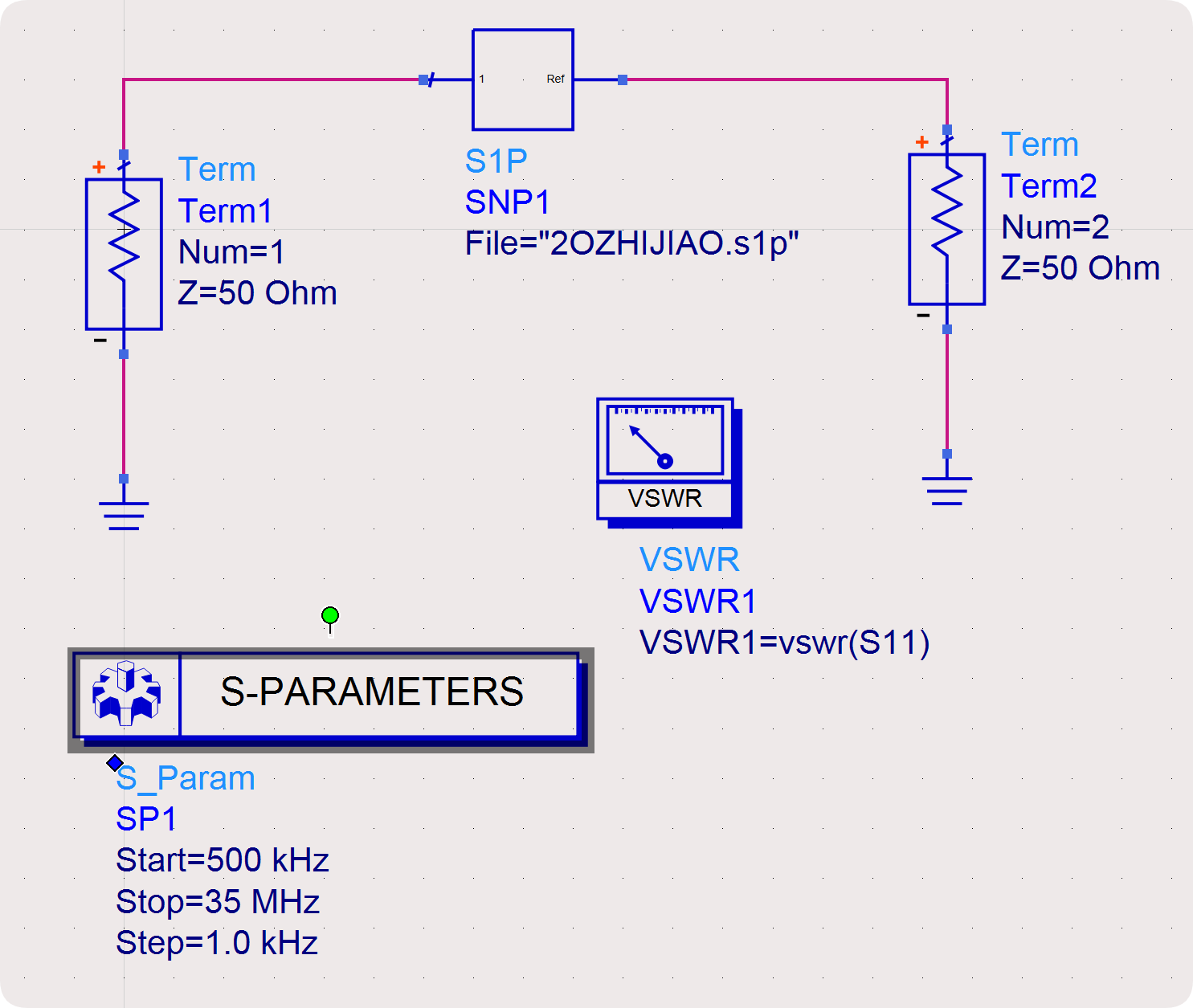

1）新建原理图

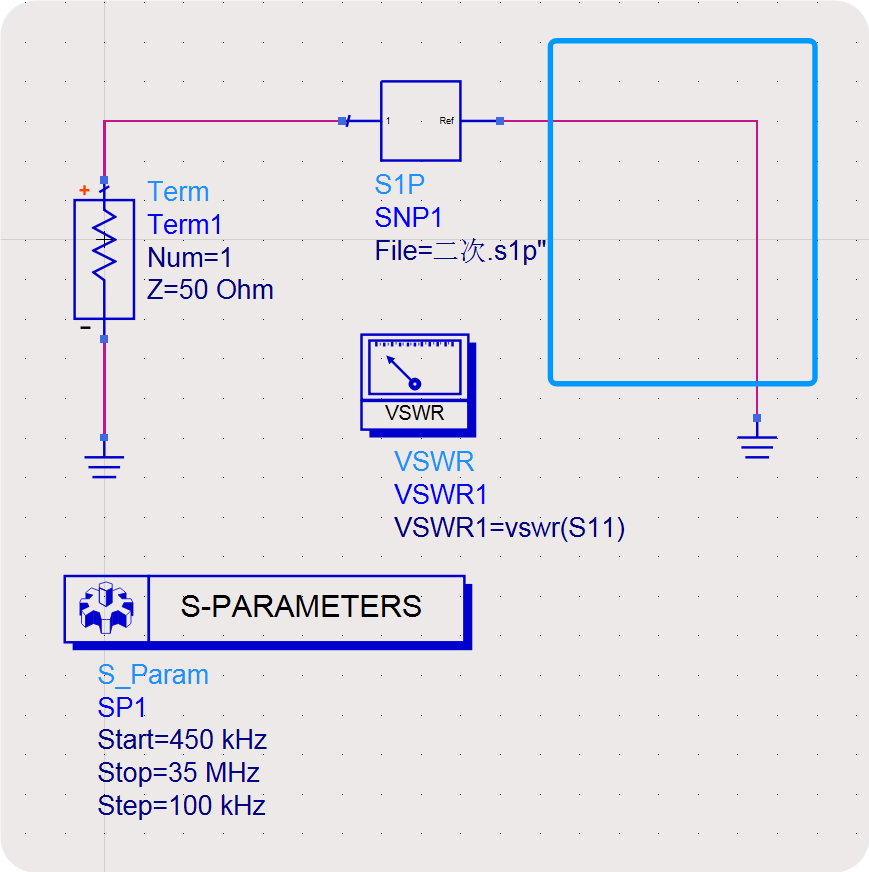

注意，我导入后曲线形状变小。对比了一下人家的教程，输入阻抗电阻要，输出阻抗电阻不要：

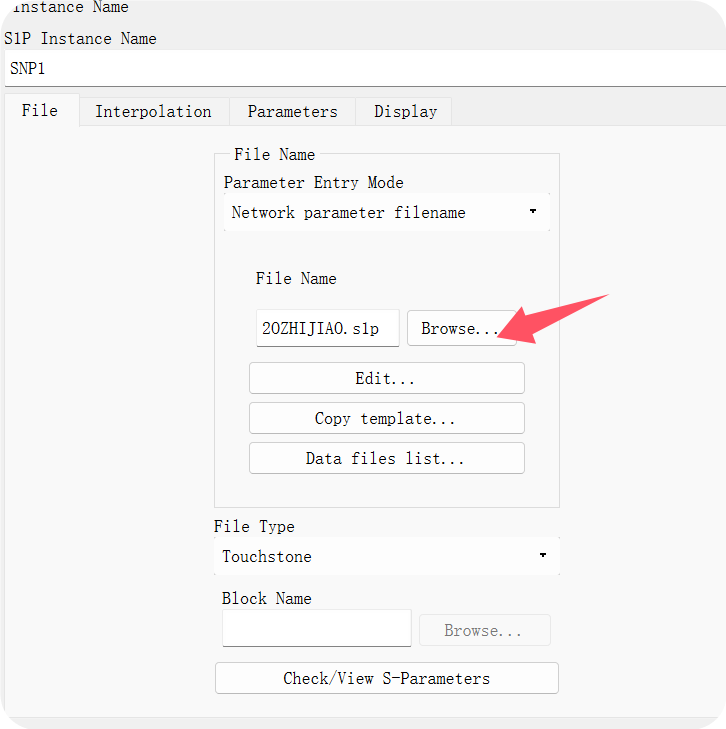

左边选择S1P控件和VSWR，以及s_param。s_param设置仿真的频率起止。S1P控件双击选择网分导出的文件。

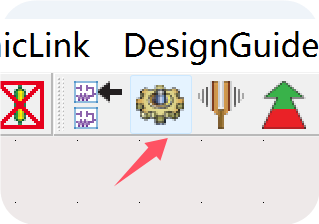

2）点仿真按钮

3）仿真后显示

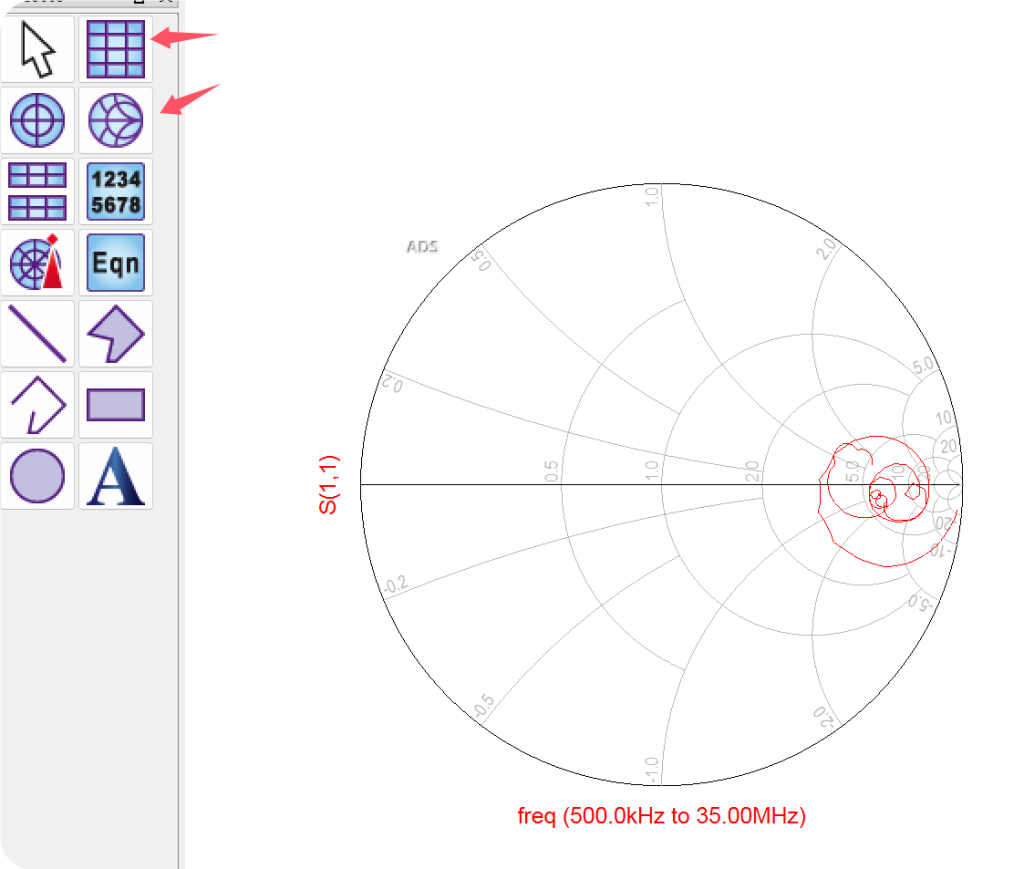

拖动需要的显示格式。如果重复执行选择不同的文件仿真，自己会弹出之前选择的，比如smith圆图。
