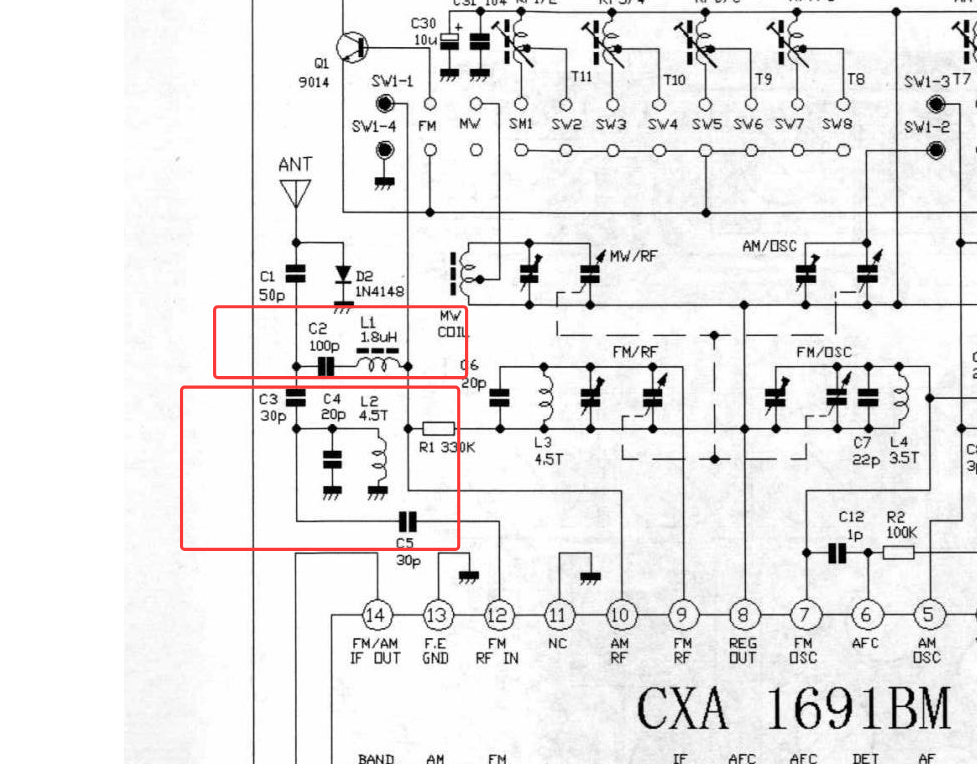

为了给德生R9012增加一个从拉杆馈入的外置天线，分析了R9012的图（参考的DR910电路图，9012找不到图）。

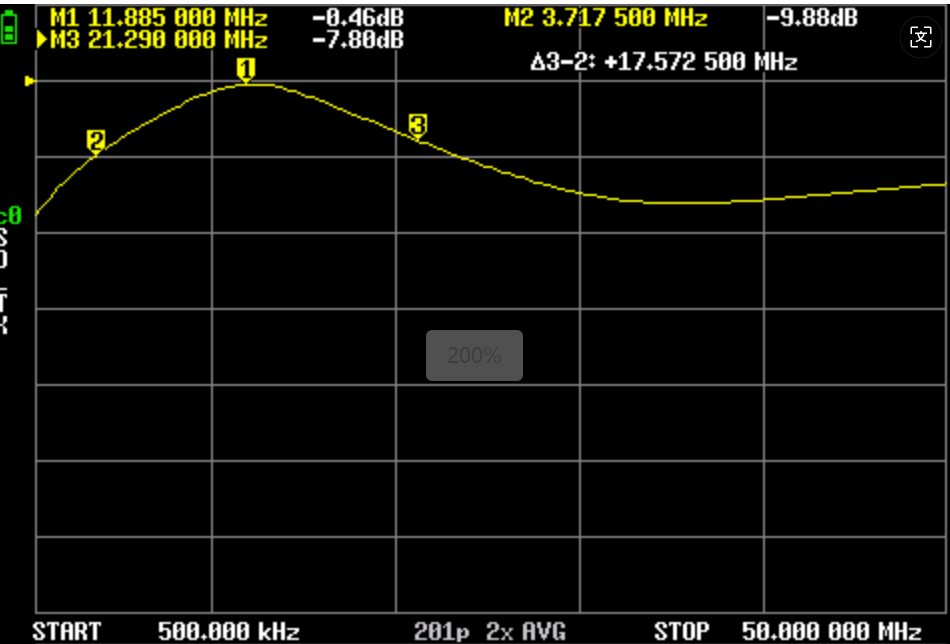

这是短波滤波特性

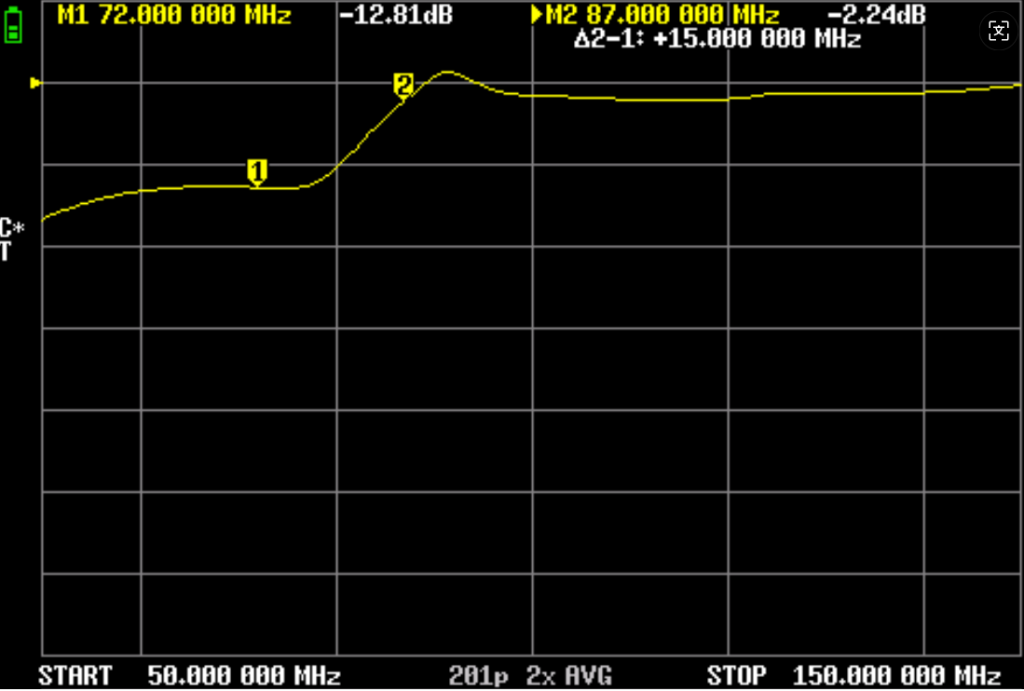

顺便，FM也测了一下。

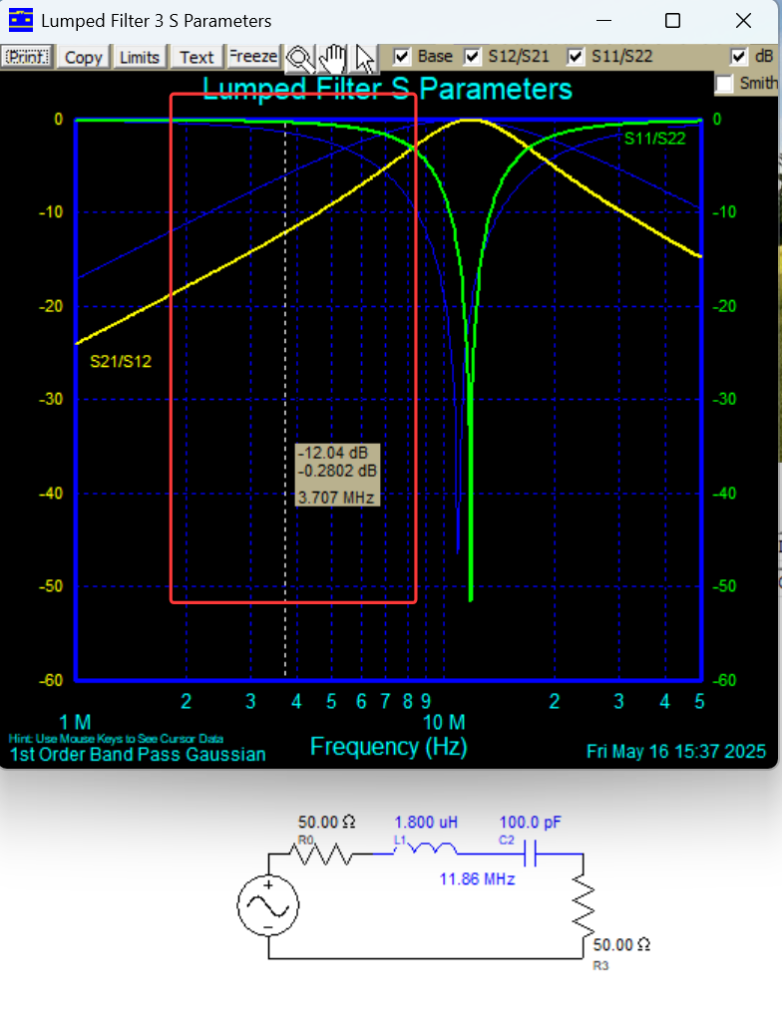

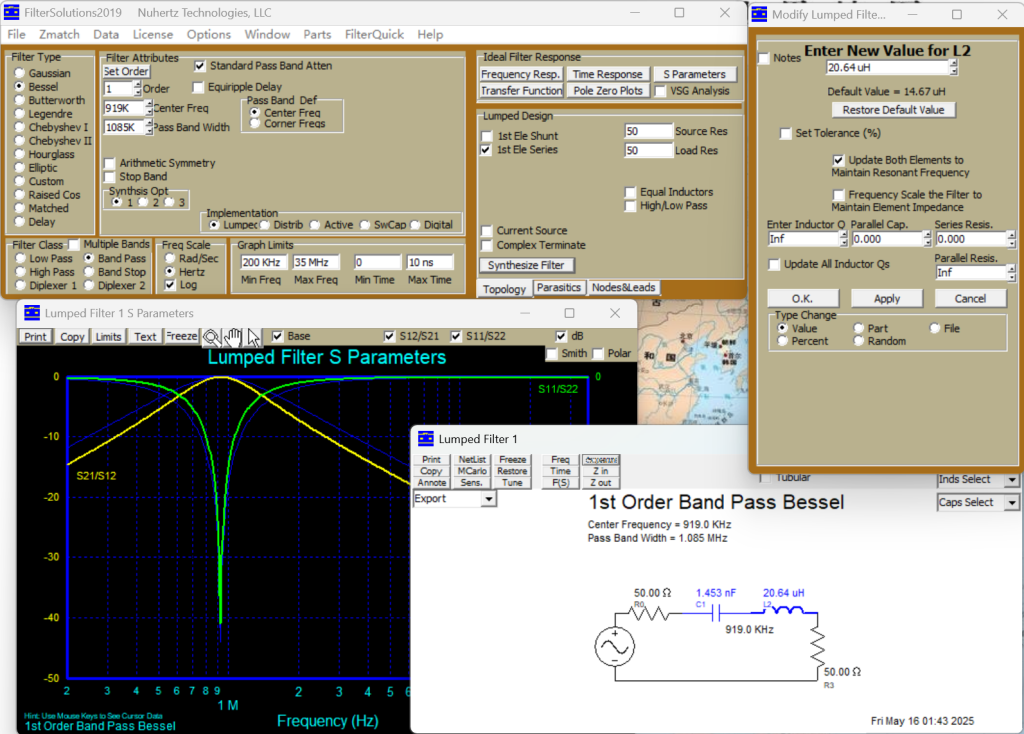

我们在filter solution中仿真看看是不是这样：
我们单说引入中波信号然后绕在磁棒上馈入。
我考虑的就是要确定频率范围，中心频段，带宽，Q，然后计算出L和C。
并且用网分实际制作和测试一下，看它衰减多少。

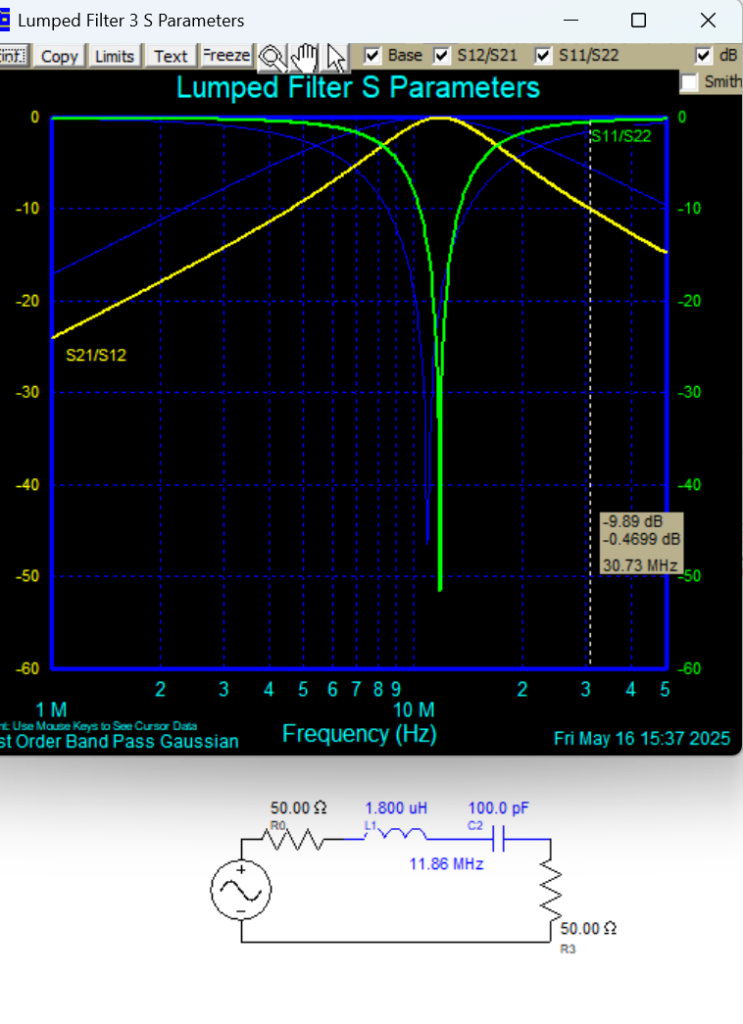

从sw段这个LC看起来，在最高和最低的频率点，它大概是衰减10db。
而中波的话，也就是在500khz和1650khz。也衰减10db就达到目的了。
后续再上实物图和测试图。
后记：
我仿真出一个中波的LC参数，500Khz和1650Khz暂定在 -5db。
实作之后看具体效果再说。
今天实际焊接了中波的LC天线馈入。

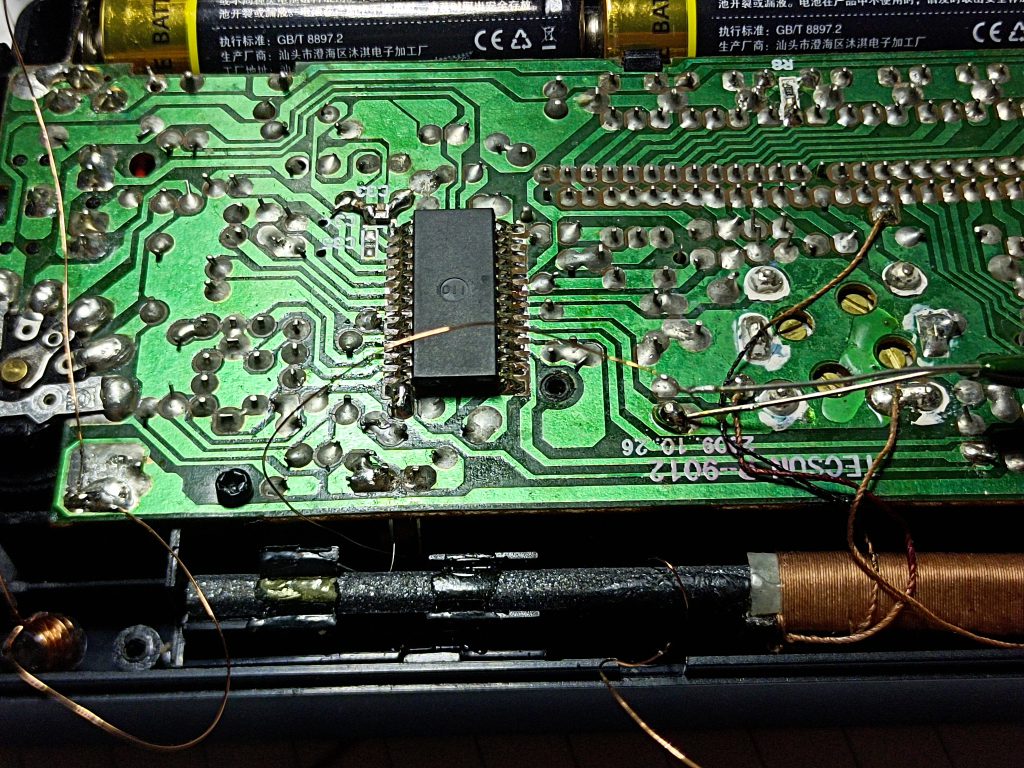

搭焊实验。调整磁棒匝数。

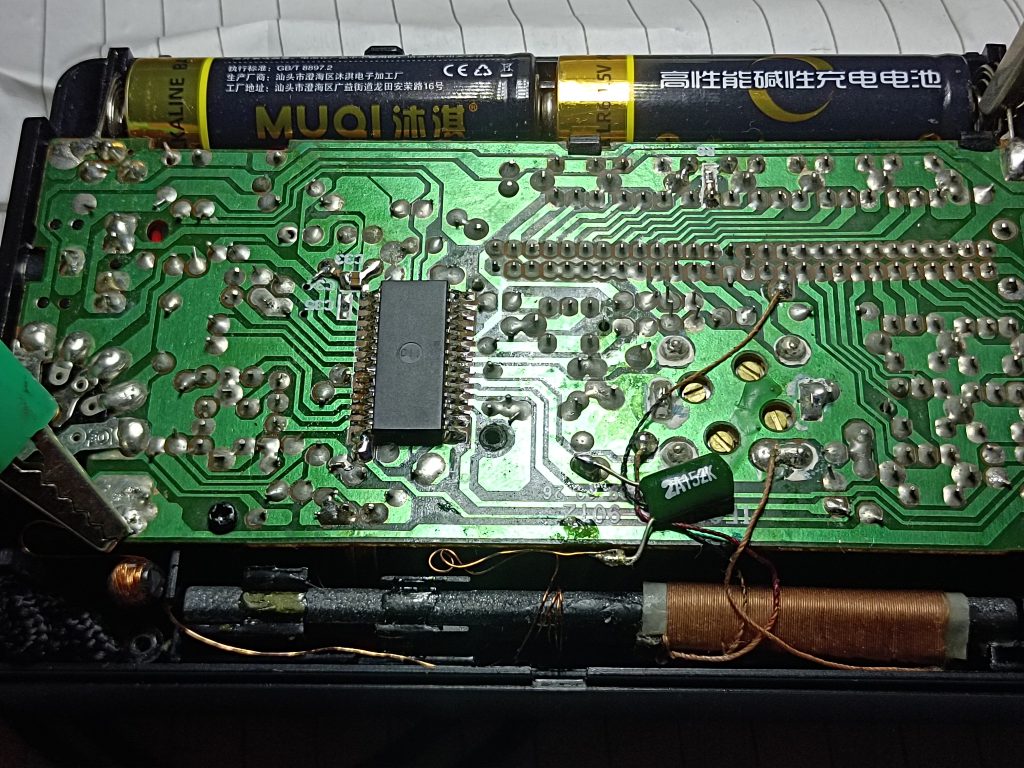

最终焊接好后的图，匝数大概6匝。1-3匝耦合小了点。L=20.6uH，C=152pF。
打胶固定，L藏在凹槽里，电容焊接到电路板上。

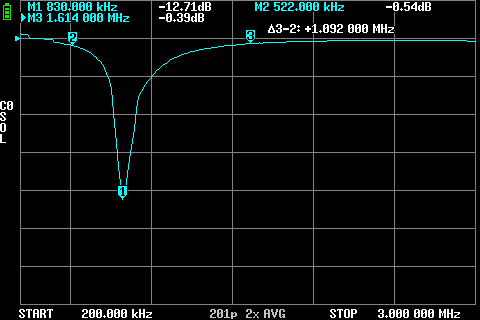

网分测试图：

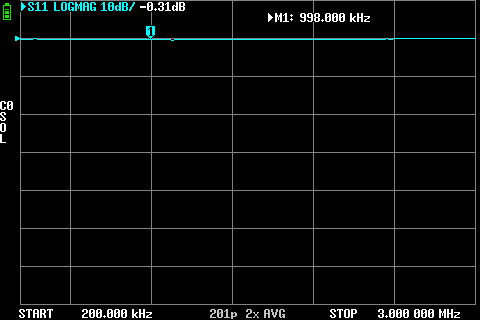

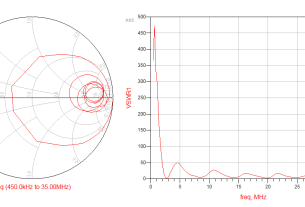

*试想，如果中波从拉杆天线无馈入路径，则s11不可能在这个波段出现-12db。所以大部分收音机中波是无外接天线的，也就是中波从拉杆也进不去。比如我们测试PL600的拉杆天线：
实测效果，引入外置天线（仍需要阻抗变换到50-75欧左右，因为长线天线端馈时阻抗高达数百到1K多欧，直接引入就是连续调谐时一片噪声。），接入磁棒（耳机口的地做地接入，一定要接地，否则长线天线的中波信号进不来，这点和fm，和sw不同的。fm和sw很容易通过分布电容到地）接入后，出现熟悉的户外收中波的效果，熟悉的味道。不接时，卧室内基本收不到台，对比明显，达到了预期效果。
