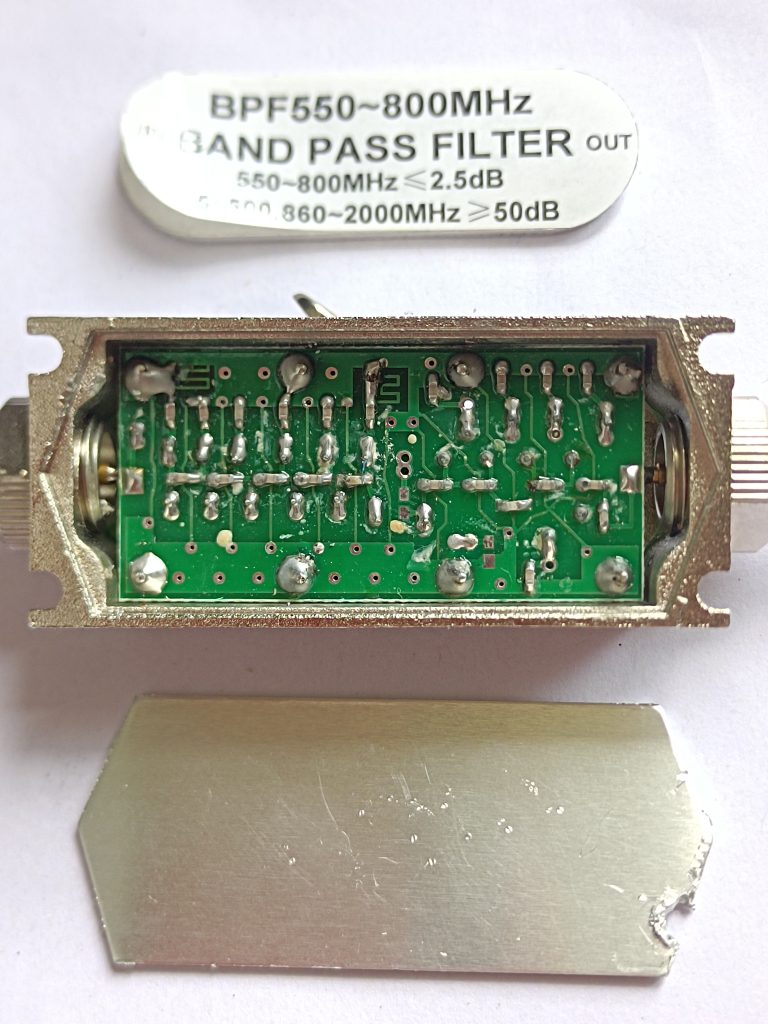

今天拆解了一个铸铝外壳做的LC滤波器。
说明：
1） 正面电感比较多
2）背面是电容，还有两个微带的电感。
3）基板不是螺钉上到外框的。是外框有8个脚焊接到基板的
4）上下盖板严丝合缝，没有粘接，合得很紧

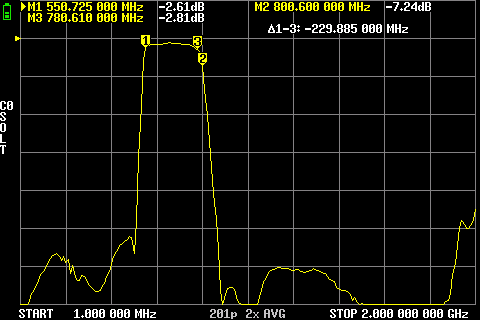

看看测试结果：
上图是上下盖盖起来的测试。两边只能做到50db以下。
拆开，合上盖子发现，因为外壳太小，盖子盖上时，会抬升800以上，降低550以下。同样，手靠近线圈，也抬升800以上。证明分布电感降低了Q值。
所以这个滤波器的两边要做到60,65,70db以下，还要努力改进才行。
当然这个曲线是很陡的。曲线不错。
800处已经达不到2.5db了，只能到780Mhz，某些参数改变了。比如使用，震动。
