我们第一次就熟悉一下操作，先实现一个单片机控制闪灯的电路。这是最简单的任务。
主要目的的配置好软件，并测试它们能协调工作。

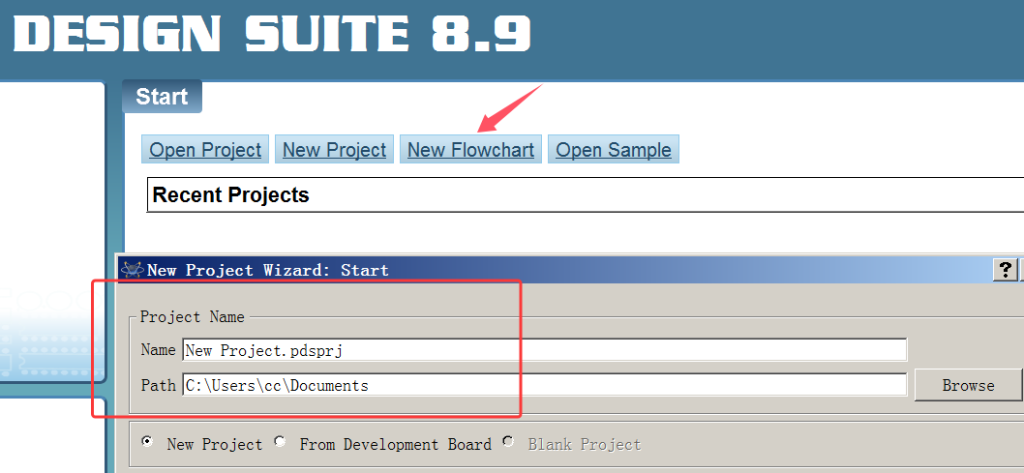

新建项目

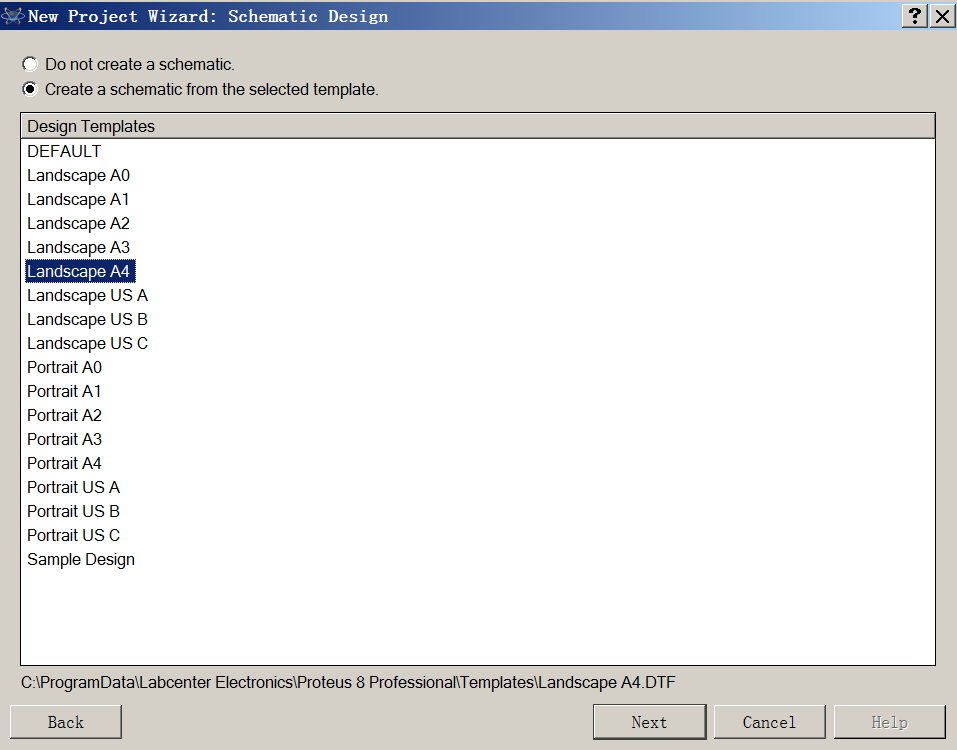

选择图纸大小

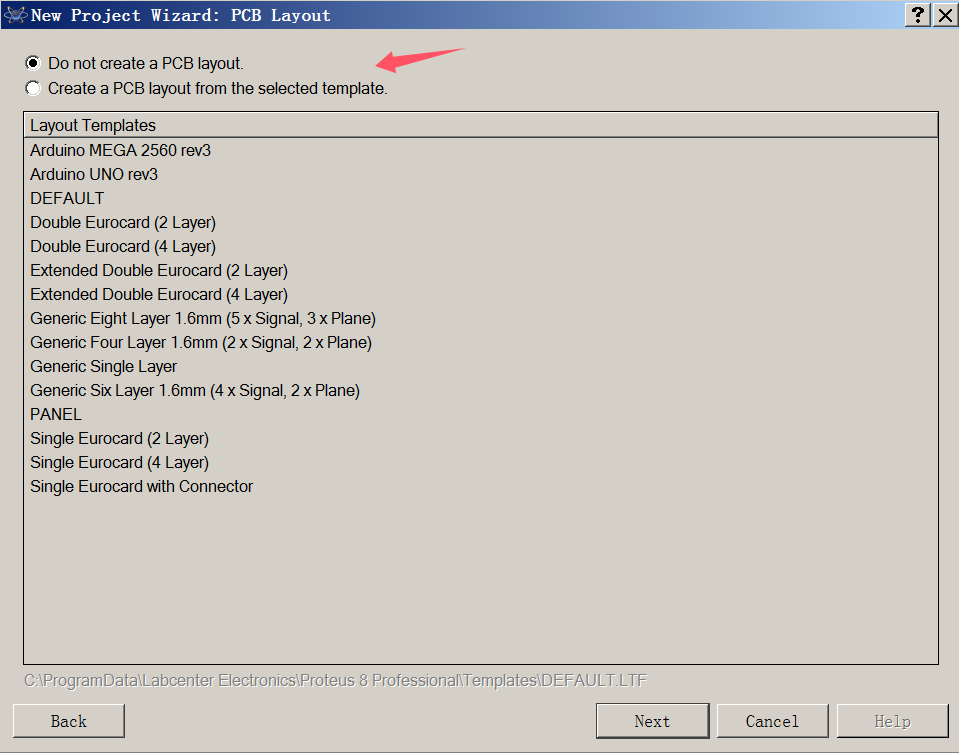

默认已经是不画pcb了。

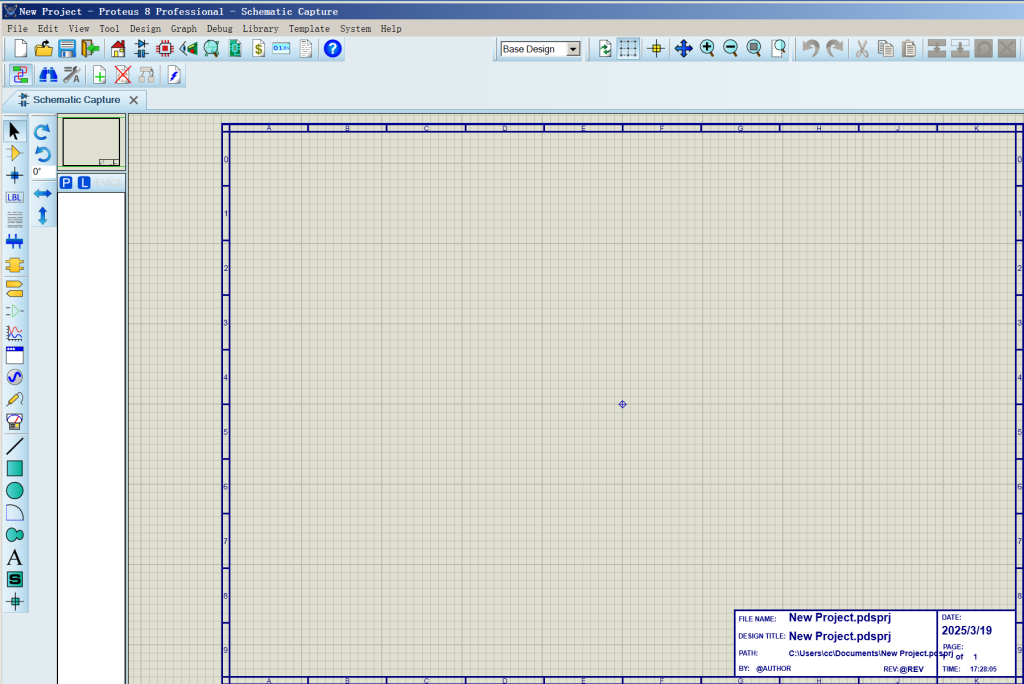

跟其他饿仿真软件如multisim，protel等是相似的。主要的作用就是选择元器件并连接导线。

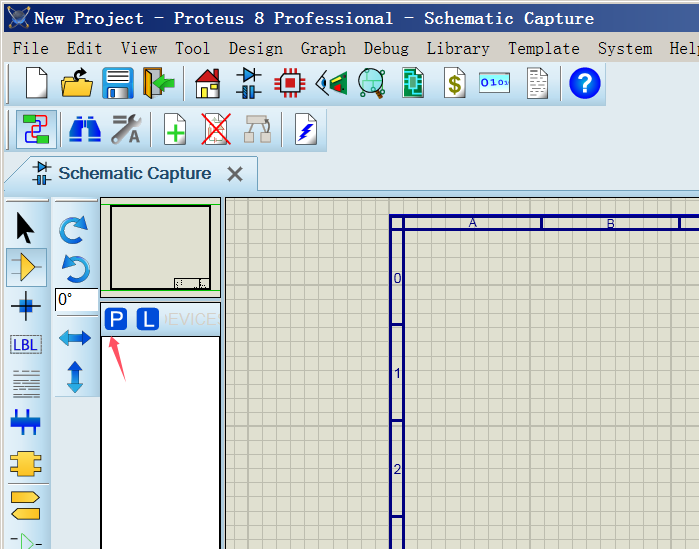

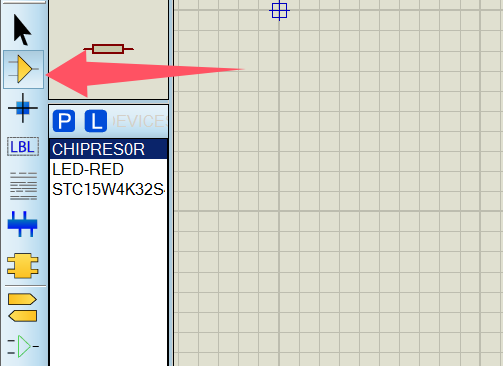

点这里选择元器件。
选择过的，使用过的，会在下面空白的listbox中列出，方便重复选择。

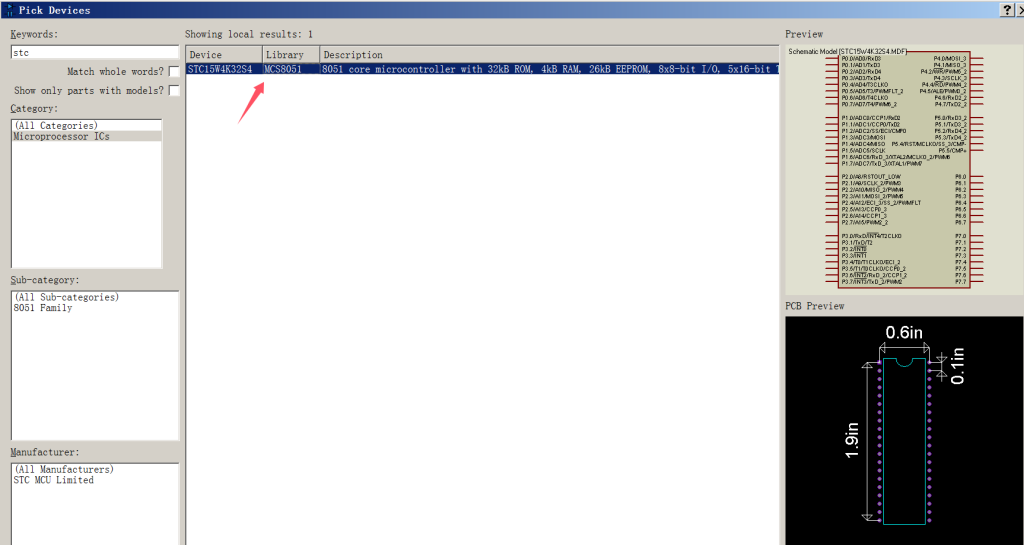

举例说我们能选择8.9中唯一一款stc的单片机。（上次画kicad，里面倒是有了很多stc的型号，开源干得不错的）
也可以直接搜：AT89C51 用这款标准的51来学习，学习真是无所谓的，商品化时会有成本和容易订货的考量。

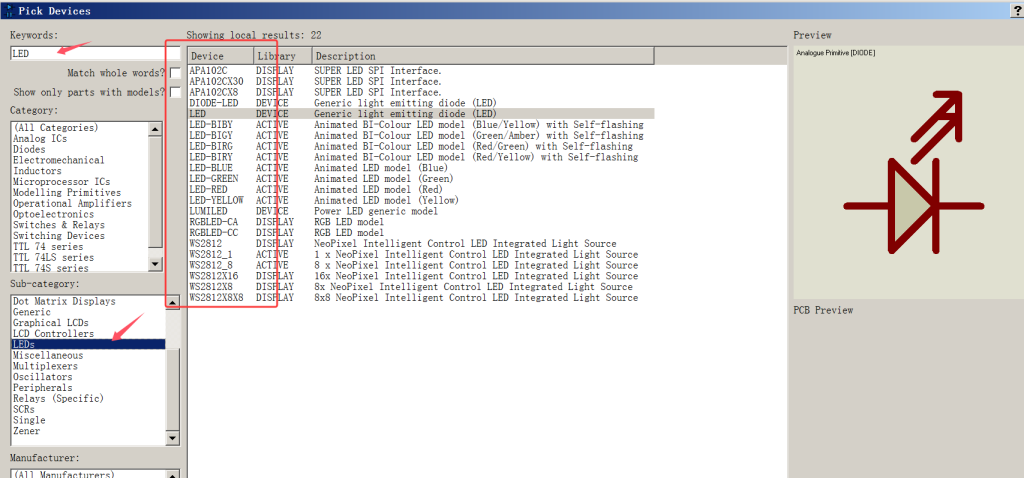

接下来选择led器件。我们唯一的工作器件。
再次输入RES搜索电阻

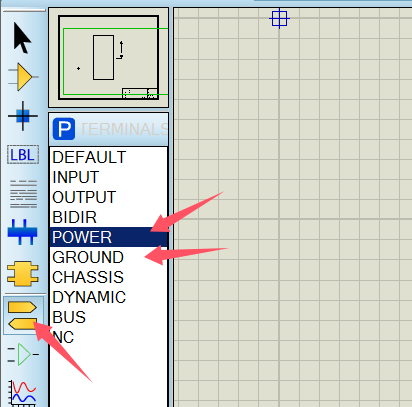

最后，选择电源
添加完电源端后，点

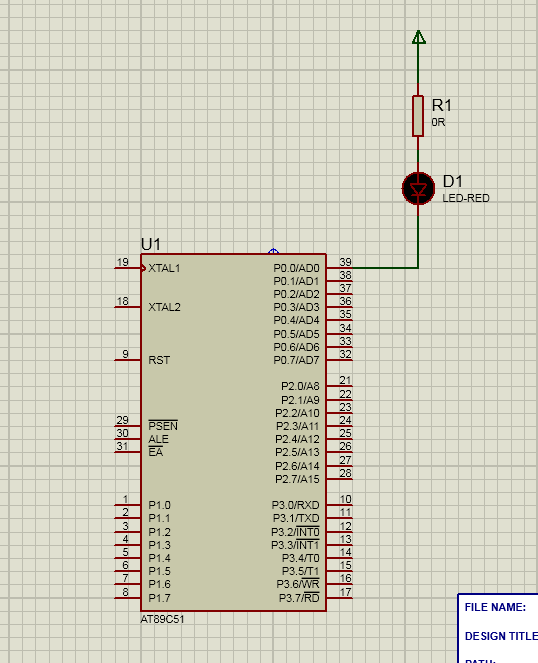

回到元器件摆放模式。默认不拖拉元器件时，鼠标是一只铅笔，可以划线。我们连接好led到P6.0端。
我们之前也说了。实际的单片机需要晶振，但是仿真这个默认就能起振。所以我们试验就省了。
接下来编写驱动亮灯的程序

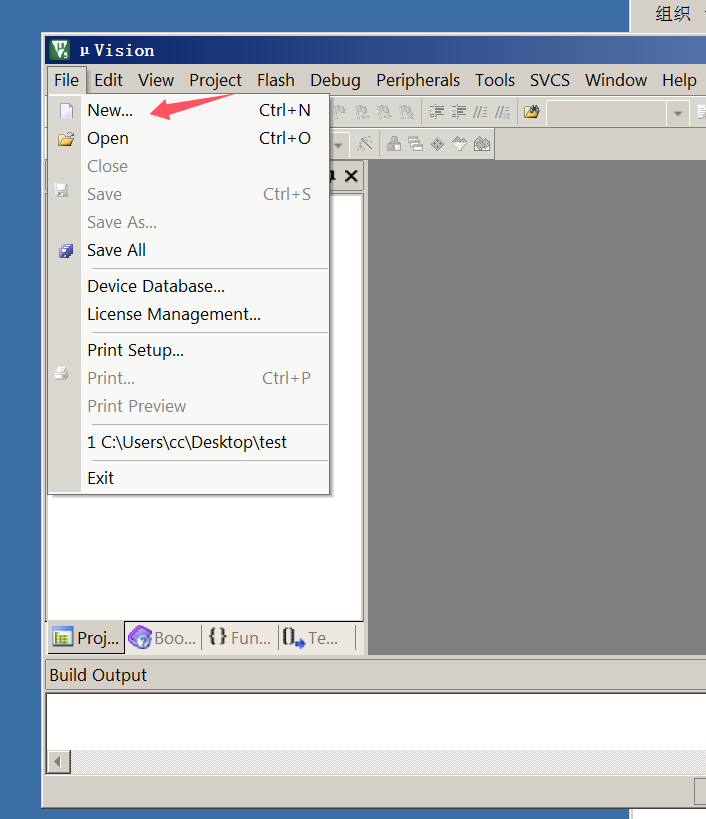

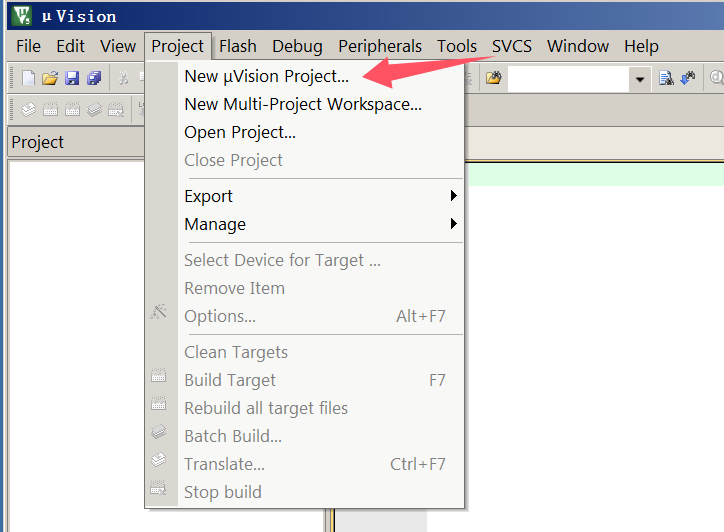

首先项目。

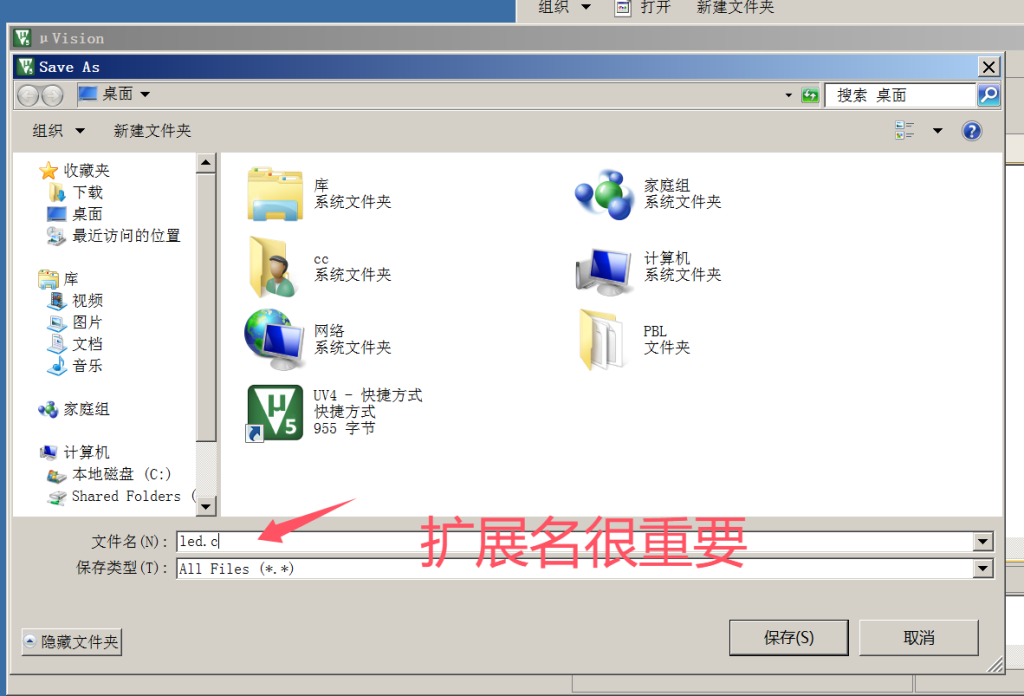

然后才是文件。

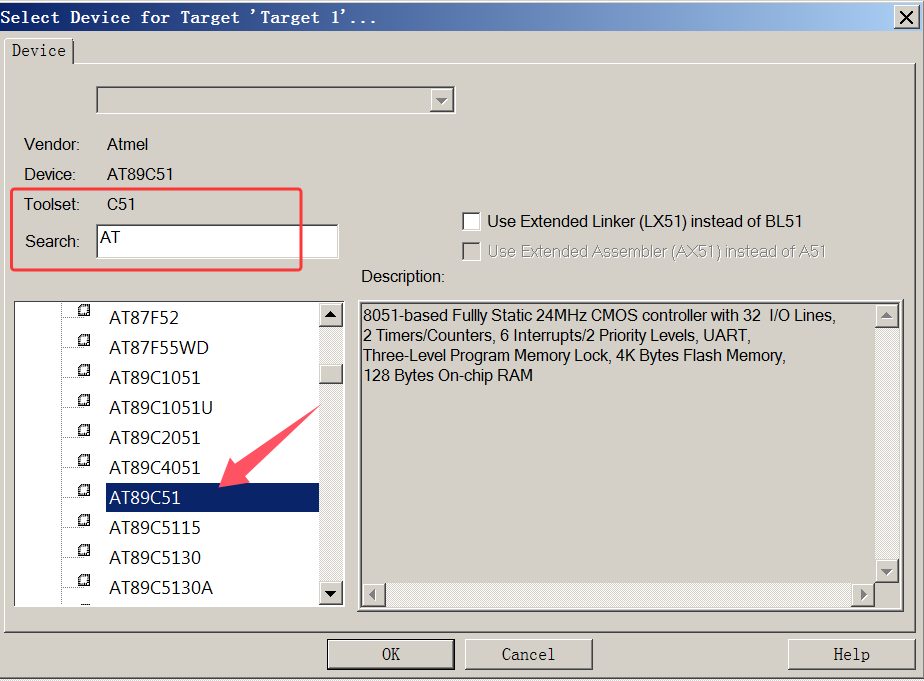

输入关键字AT。选择atmel大类。选择AT98C51型号。

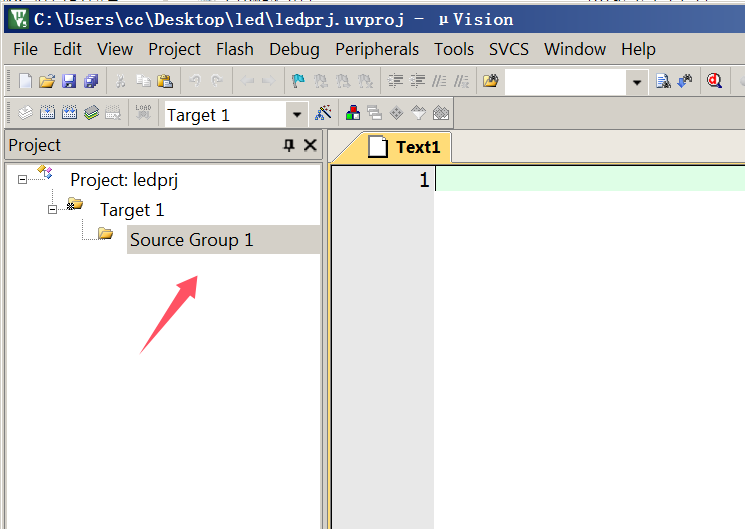

选中，source group1再新增文件。文件就有了归属。

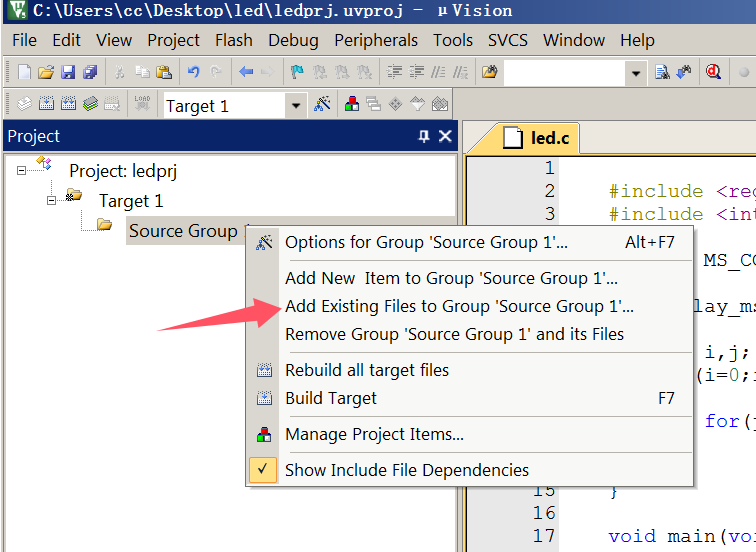

如果是其他地方新建或者后面拷贝来的，则如上图。
把不属于本项目的文件添加进来，跟其他工具如vs的添加已有项，是一个道理，其实属于项目文件管理。

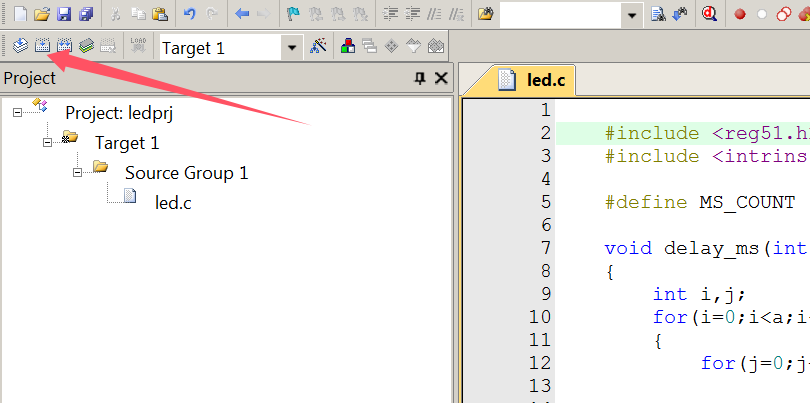

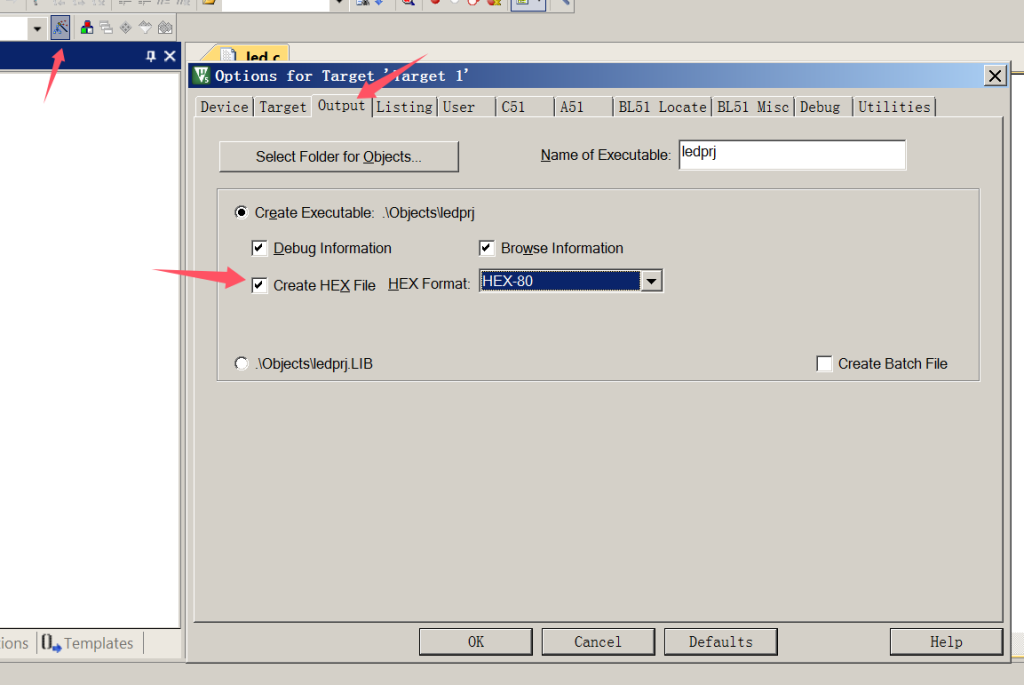

下面编译成hex
build。几乎很多工具都是这个英文。

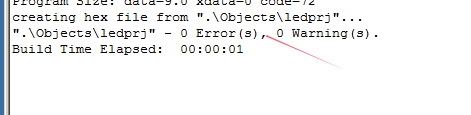

关键是没有error。否则就不会成功。编过程都知道。

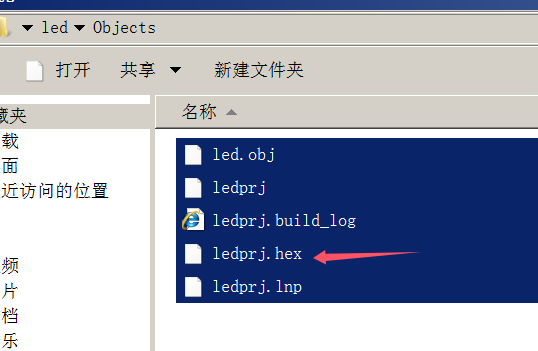

找到项目文件下面的objects里面的hex。这就是我们要放入单片机的可执行程序，就是所谓的固件。

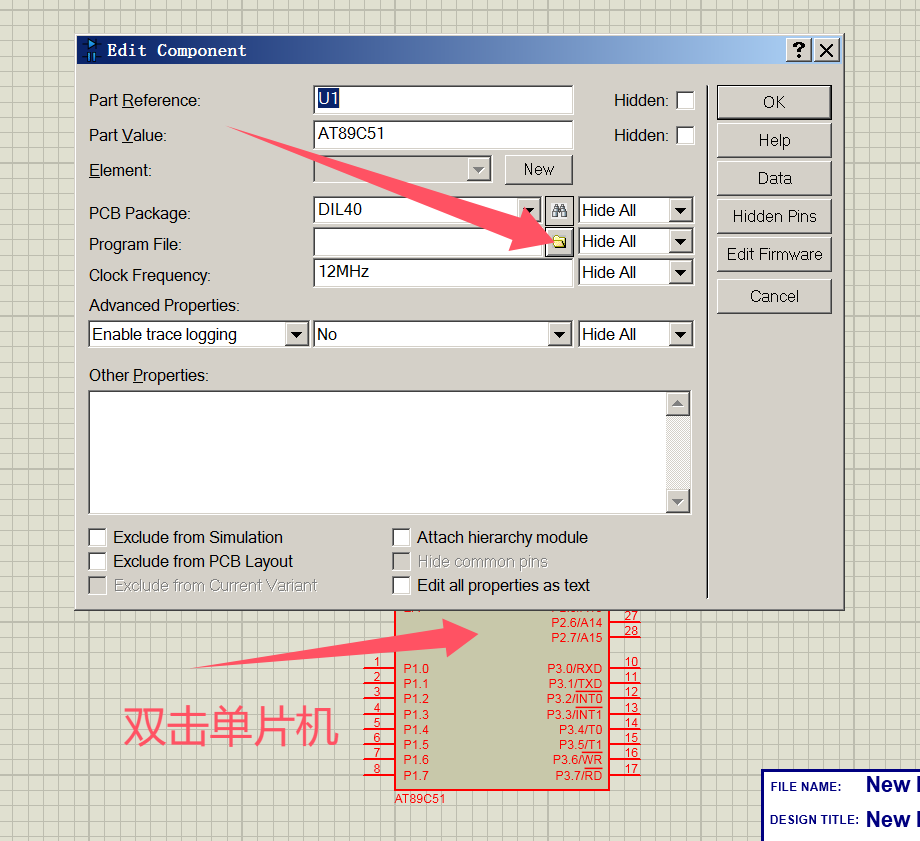

回到proteus中
选择hex，并保存。

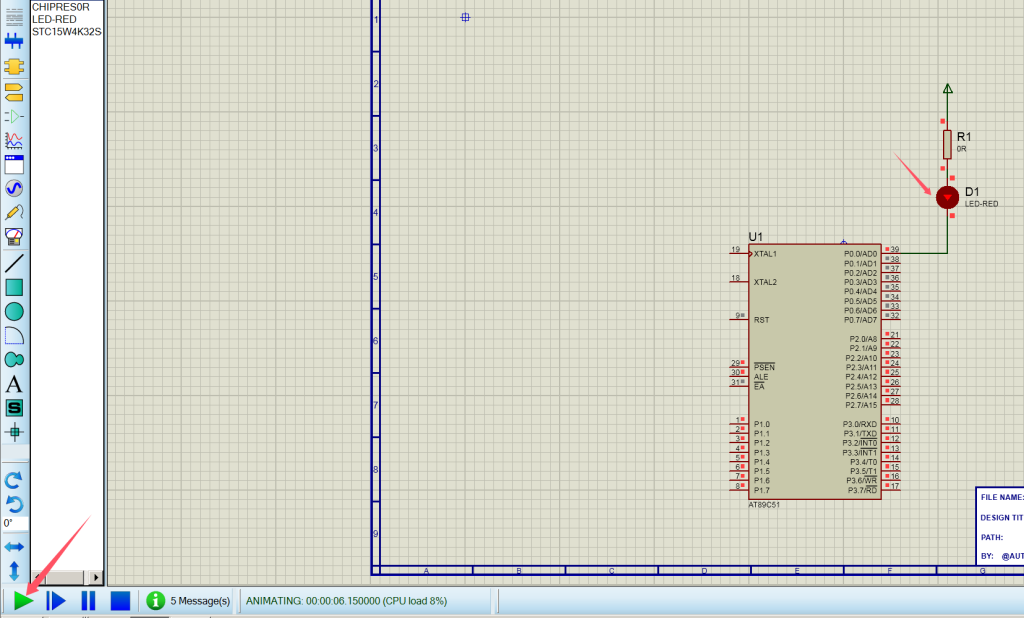

点击左下角的运行按钮。类似PLAY按钮。可以看到LED呈闪动。
自此我们第一个例子就实现了，很简单，流程跑一遍。主要是看软件安装好没。
当然如果没问题，那可以往实际的单片机里面下载也是可以的啦。现在最小板也非常便宜，下载线也便宜，最主要在线下载成本很低。想学抓紧吧。
