从第一个元器件电阻47欧（正好没50和51的）开始测试。来研究一下在高频下，电阻表现出的不同幅频特性。
我们知道在高频时，应该使用引线短的元器件。贴片是最好的封装，无引脚，引脚扁而宽。

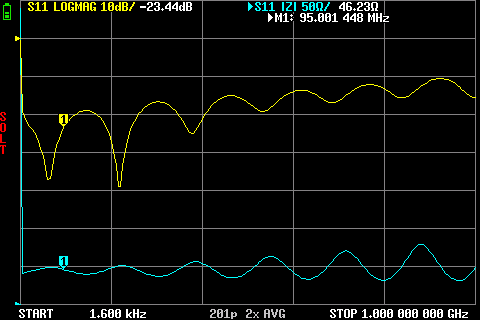

注意，首先vna需要经过校验，不校验的话，测试引线不是理想器件，会出现周期性的幅频特性。如下图在未校准前测试一颗47欧贴片电阻：
经过开路和短路，直通矫正后，开路和短路时，曲线分别是

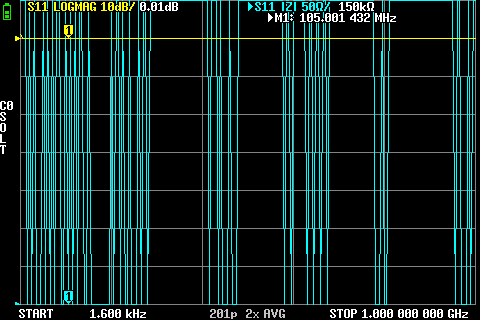

开路：s11测试，LOGMAG时为0，|Z|为较大。

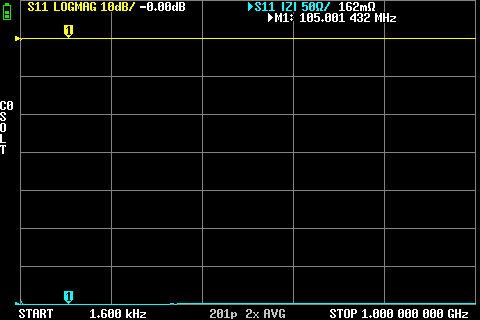

短路测试时，LOGMAG为0，|Z|为0。
下面测试贴片和直插的幅频特性
可以看到smt电阻，在很宽的频率范围内，能保持在-20db以下（就是能量能最大程度传输到电阻上面去消耗掉，而反射小）。在800Mhz以下，还有-25db以下。效果不错。
但是：在5G，10G就不好说了。今后我们再测试。

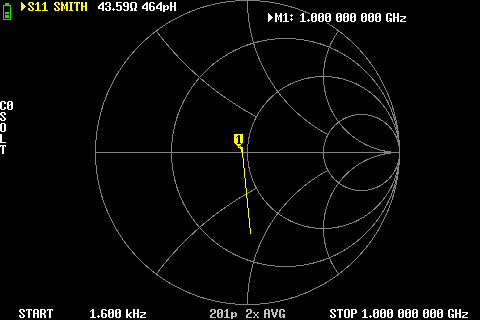

这是贴片电阻的圆图。我显示为R+L模式。可以看到等效电感比较低。（直观感受是短，宽，扁，想想射频功率管的引脚。）
这是直插电阻（注：sma焊线端开口10mm，尽量接在电阻两端最靠近的位置）
可以看到因为直插电阻采用了较大直径，刻槽，封装形式，在600Mhz以上已经不足-20db了。
只有在200Mhz以下，还有-25db。

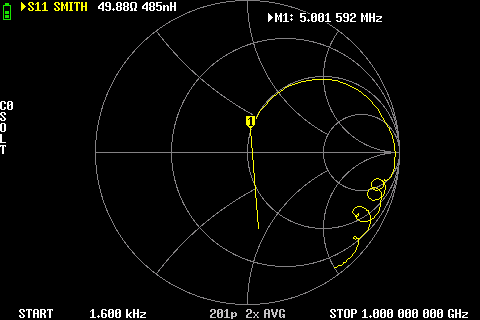

从圆图可以看到，情况也比较遭。
电感最大485nh。在不同频率会呈现较大的感性或容性。

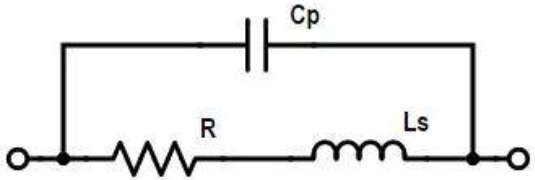

电阻的等效图：
