今天把厨房废弃不用的燃气报警器拆下来研究了一番。
因物业停用了这个报警器的供电（误报比较严重，这个和物业的报警系统和门禁通知系统连起来的，单从我这个报警器来看是灵敏的没有误报）准备给他提供一个独立电源再次投入使用。之前买了一个新的，是垂直安装在距天花板30公分高度的报警器，是靠墙的。（说明书提示高度差30公分左右，而且不能安装在通风位置，那样检测不到有效的泄露）
这个旧的是吸顶的，我认为这个安装方式更好一些，因为它在炒菜的上方。（但是实际上看报警器的说明书，不能安装在热源的上方，容易油烟）。
测试了一下。它的供电内部有一个稳压IC到5v。作为标准工作电压，内部的继电器也是5v的。
我使用9v400mA适配器供电测试，电流110mA。
输入电压有二极管IN4007极性保护，输入电容50v的。后级电容25v的。估计工作电源是9-30v宽范围。
探头是有一个瓷管内的加热电芯，外面据说是金属氧化物涂覆层。一个输出端。燃气跟涂层作用，改变了输出的电阻。从而在检测点得到一个变化的电压值（外部供电，不是探头产生电）。
资料:
金属氧化物半导体材料：这是最早被用于气敏传感器的材料之一。常见的金属氧化物半导体材料包括二氧化锡（SnO2）、氧化锌（ZnO）和三氧化钨（WO3）。这些材料通常具有良好的化学稳定性和热稳定性，能够在高温下工作。例如，SnO2对还原性气体如CO、H2S、CH4等具有较高的灵敏度；ZnO对氨气、硫化氢等气体有较好的响应；WO3对NOx、SO2等气体具有较高的灵敏度

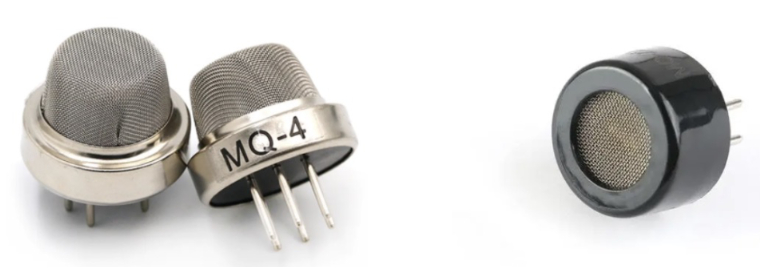

探头图：

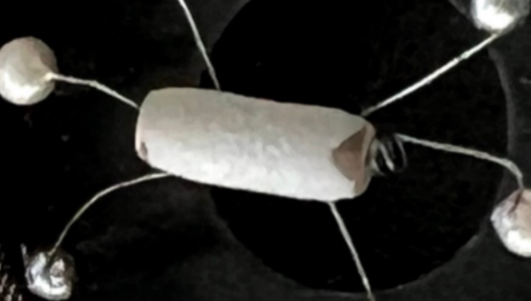

内部拆解图，来自网络。
故障：拆下来用9v测试，打火机直接喷燃气也不报警，测试探头输出电压最小1.4v，最大3.1v。始终不报警。按测试按钮可以报警。但是测试按钮是直接接通5v的。
探头旁边有个103可调电阻，尝试调整了一下。然后能在很小的燃气喷入时就报警。
估计是探头有油污和老化导致。我不打算拆换探头，而直接改变这个可调电阻（比较器阈值）来继续使用。我反复测试了。探头是好的（两年前是很灵敏的，邻居家窗外飘来的煤气味都能报警。），只是最高值达不到3.5v了。电位器的设置电压是3.5v。经过多次对比，发觉没燃气时稳定在1.4。有燃气时，可以可靠到达的电压是2.4v左右。我把电位器基准值也调到2.4v。

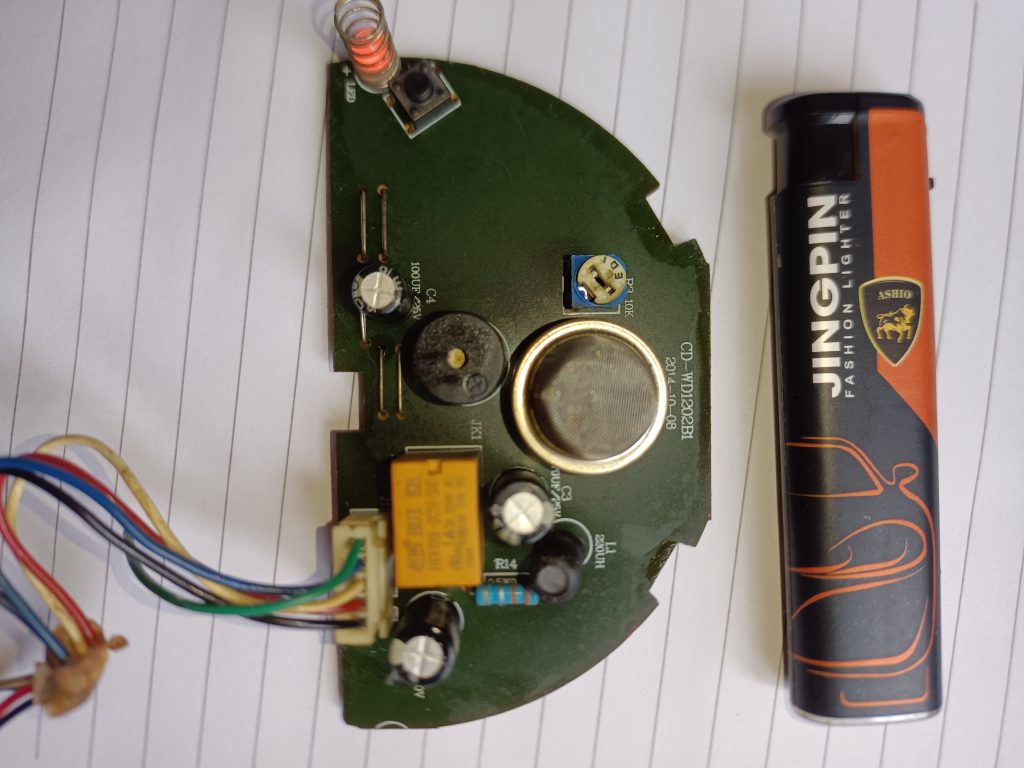

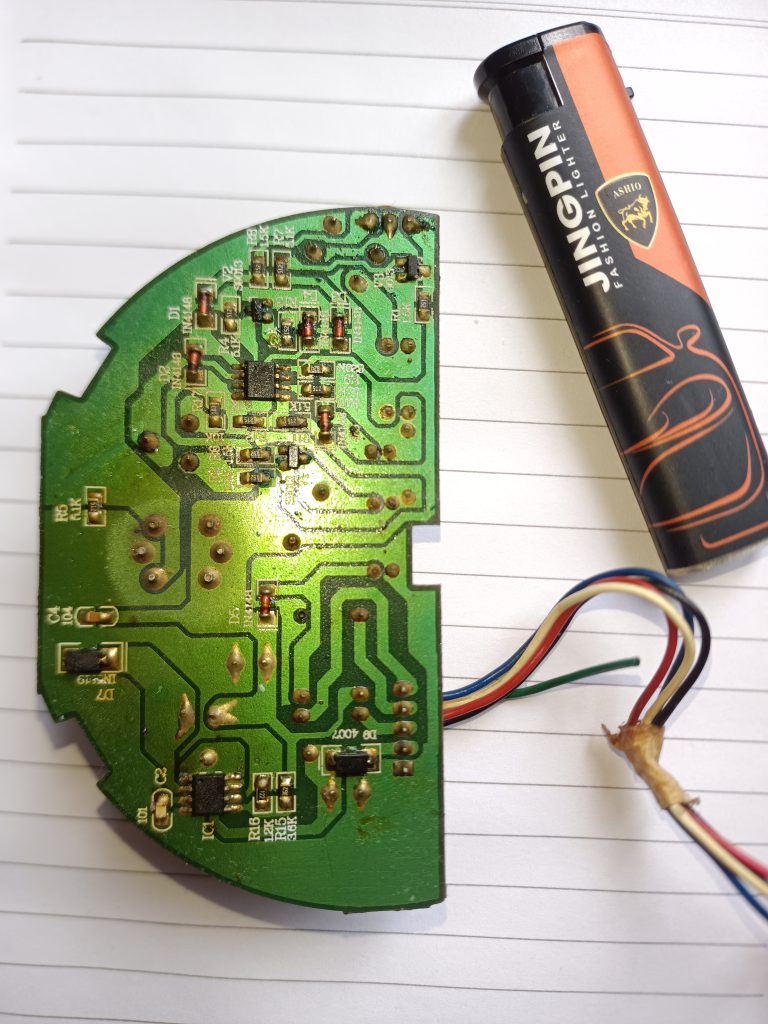

上图片：
电路应该比较简单。有个稳压模块供电5v。后面8脚ic应该是放大和比较电路。或者是比较加缓冲。反正探头直接输出了比较大的变化范围。就可以作为判断了。如果更好的设计是一个迟滞窗口检测。比如到3.5就报警，但是一直报到2.5以下才停。给人充分的提醒时间。因为探头的值变小也需要一定的时间（假设燃气消失的话）。
