网络分析仪，射频分析中常用。
当然，滤波器，不论频率高低，我们经常使用。
可以说它是一台高级的万用表。
和信号发生器，频谱仪，共同组成了射频的基本仪器。
低频我们还经常通过常规的阻抗导纳这些来分析。
VNA的工作都是将其源信号与反射和传输信号的测量结果进行比较。

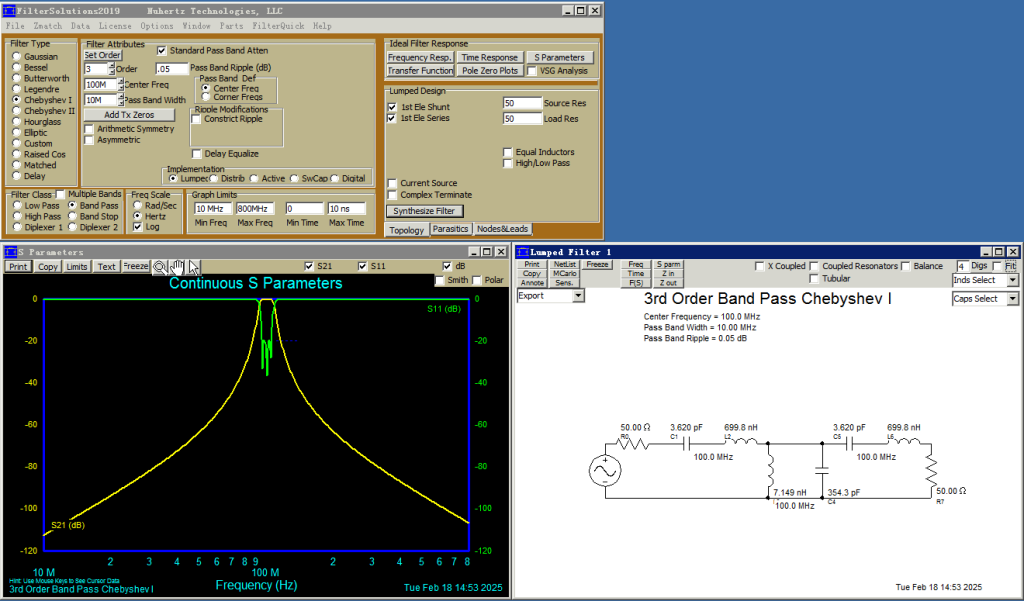

我们在filter solutions中设置一个简单的BPF。
我们来测试这个图的网络分析。

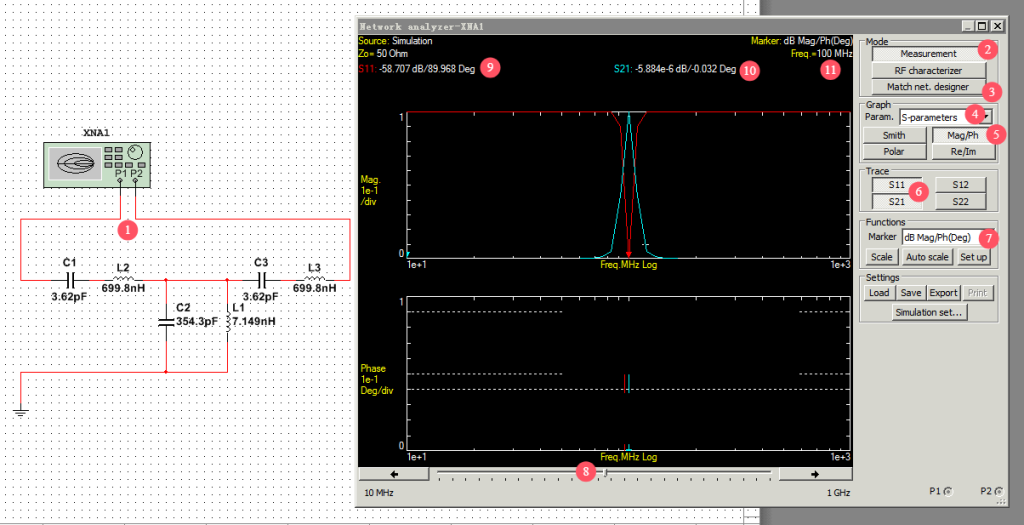

截图说明
① P1接输入，P2接输出。默认是接地的因为它没有G端。但是我们设计电路一定要放Ground端。否则不正常。
② 测量模式，还有③是阻抗匹配设计模式，大家可以单独再研究。
④ 是显示s参数
⑤ 显示幅度和相位
⑥ 显示s11和s21即可。
⑦ 选择db mag。用db方式显示幅度。看起来更符合射频习惯。
使用场合，对网络分析，特别是滤波器，一些射频有矢量也就是有复杂LRC模型的电路，vna是必须的。
现实中，我们还经常用vna来测试天线参数，不过multisim中没法玩天线。
阻抗匹配，用smith做一些事情，大家可以阅读更多的资料。
